Montageanleitung für Homcom 801-175 Küchenwagen
Detaillierte Montageanleitung für den Homcom 801-175 Küchenwagen. Diese Anleitung enthält eine vollständige Teileliste, eine Übersicht der benötigten Hardware sowie eine schrittweise Anleitung zum Zusammenbau des Möbels.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Dies ist eine Montageanleitung für den Homcom 801-175 Küchenwagen. Sie enthält eine vollständige Teileliste, eine Hardware-Übersicht und eine schrittweise Anleitung zum Zusammenbau. S. 1, 3, 4
Wichtigste Schritte
- Montage der Cam-Lock-Verbindungen S. 2
- Zusammenbau der Schublade S. 11, 12
Probleme und Lösungen
Schwierigkeiten bei der Montage der Schublade

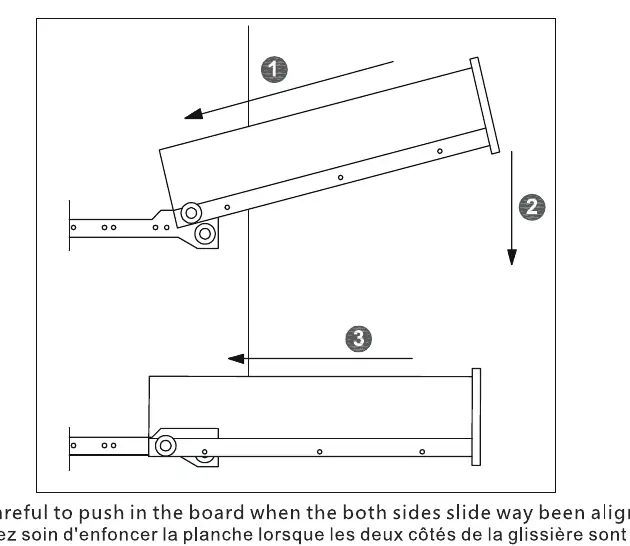

Achten Sie darauf, dass beide Seiten der Schubladenführung korrekt ausgerichtet sind, bevor Sie die Schublade einschieben.
S. 13Wo es im PDF steht
- Montagehinweise für Cam-Locks S. 2
- Teileliste S. 3
- Hardware-Liste S. 4
- Montageschritte S. 5, 6, 7, 8
Inhaltsverzeichnis
Wichtige Informationen zur Montage
Diese Anleitung führt Sie durch den Aufbau des Homcom 801-175 Küchenwagens. Bitte lesen Sie die Anweisungen sorgfältig durch, bevor Sie mit der Montage beginnen. Stellen Sie sicher, dass alle Teile und Hardware-Komponenten gemäß der beiliegenden Liste vorhanden sind.
Verwendung von Cam-Locks und Quickfit
Ein kritischer Teil der Montage ist die korrekte Verwendung der Cam-Lock-Verbindungen:
- Ziehen Sie den Quickfit-Bolzen fest, bis die Schulter bündig mit der Platte abschließt. Nicht zu fest oder zu locker anziehen.
- Stellen Sie sicher, dass die Ausgangsposition des Cam-Locks korrekt ist, bevor Sie den Quickfit-Bolzen einsetzen.
- Der Kopf des Quickfit-Bolzens sollte sich in der Mitte des Cam-Locks befinden, wenn die Platten verbunden sind.
- Drehen Sie den Cam-Lock im Uhrzeigersinn, um die Verbindung zu sichern.
Teileliste und Hardware
Die Anleitung enthält eine detaillierte Übersicht aller 18 Bauteile (Seite 3) sowie eine vollständige Liste der benötigten Schrauben, Dübel, Scharniere und Rollen (Seite 4). Achten Sie darauf, die Schrauben nicht zu verwechseln, da sie sich in Größe und Funktion unterscheiden.
Schritt-für-Schritt-Montage
Der Aufbau erfolgt in 14 Schritten:
- Vorbereitung der Seitenteile mit Schienen und Bolzen.
- Montage der inneren Stützstrukturen.
- Zusammenbau des Grundrahmens.
- Einsetzen der Rückwand.
- Montage der oberen Platte.
- Anbringen der Rollen.
- Installation der seitlichen Halterungen und Griffe.
- Einsetzen der Schubladenführungen und der Schublade.
- Montage der Türscharniere und der Tür.
Kundendienst
Bei Fragen oder Problemen wenden Sie sich bitte an den Kundendienst. Für Deutschland: +49 40 87408465 oder per E-Mail an [email protected].
Herstellerinformationen
HOMCOM
Praktische Hilfe
Typische Probleme
Cam-Lock lässt sich nicht festziehen
Überprüfen Sie, ob der Quickfit-Bolzen tief genug sitzt und ob der Cam-Lock in der richtigen Ausgangsposition (Pfeil zeigt zum Loch) eingesetzt wurde.
Schublade klemmt oder lässt sich nicht einschieben
Stellen Sie sicher, dass beide Seiten der Schubladenführung korrekt ausgerichtet sind, bevor Sie die Schublade einschieben.
Vor der Verwendung
- Überprüfen Sie den Inhalt des Pakets anhand der Teileliste auf Seite 3.
- Sortieren Sie die Hardware (Schrauben, Dübel) gemäß der Liste auf Seite 4.
- Stellen Sie sicher, dass Sie einen Schraubendreher zur Hand haben (nicht im Lieferumfang enthalten).
- Arbeiten Sie auf einer ebenen, sauberen Fläche, um Kratzer zu vermeiden.
- Führen Sie die Montage idealerweise zu zweit durch.
Abbildungen und Diagramme
- Seite 2 zeigt detailliert die korrekte Montage der Cam-Lock-Verbindungen, die für die Stabilität des Möbels entscheidend sind.
- Die Explosionszeichnungen in den Schritten 1-14 zeigen genau, welche Schraube (A, B, C, etc.) an welcher Position verwendet werden muss.
Autor der Aufbereitung
Laura Fischer
Fachredakteurin für Gebrauchsanleitungen
Beschreibt zentrale Funktionen, Einsatzbereiche und Hinweise aus Handbüchern in einer kompakten und nutzerfreundlichen Form.
