Bedienungsanleitung für HOMCOM Apollo 18C Elektrischer Kamineinsatz
Erfahren Sie, wie Sie Ihren HOMCOM Apollo 18C elektrischen Kamineinsatz sicher installieren, bedienen und warten. Diese Anleitung enthält Montageanleitungen, Sicherheitshinweise, technische Daten und Fehlerbehebung.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der HOMCOM Apollo 18C ist ein elektrischer Kamineinsatz für den Innenbereich. Er erfordert eine feste Installation, darf nicht mit Verlängerungskabeln betrieben werden und verfügt über eine automatische Abschaltung bei Überhitzung (85°C). S. 1, 2
Wichtigste Schritte
- Montage der Metallleisten S. 4
- Einbau des Kamineinsatzes S. 4
Erste Inbetriebnahme
- Gerät an eine geerdete 120V-Steckdose anschließen, sicherstellen, dass keine brennbaren Materialien in der Nähe sind, und den Schalter auf 'ON' stellen. S. 2, 5
Probleme und Lösungen
Kein Strom
Prüfen Sie, ob das Gerät an eine Standard-120V-Steckdose angeschlossen ist.
S. 7
Heizung funktioniert nicht
Schalten Sie alle Schalter auf 'OFF', trennen Sie das Gerät für 10 Minuten vom Strom und versuchen Sie es erneut.
S. 7Wartung und Reset
- Zurücksetzen der Temperaturbegrenzung: Gerät vom Strom trennen (Stecker ziehen oder Hauptschalter) für 10 Minuten. S. 2
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Spannung | 120V | Betriebsspannung | S. 3 |
| Leistung | 1400W | Heizleistung | S. 3 |
Wo es im PDF steht
- Sicherheitshinweise S. 2
- Montageanleitung S. 4
- Bedienung S. 5
- Fehlerbehebung S. 7
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der HOMCOM Apollo 18C ist ein elektrischer Kamineinsatz für den Innenbereich. Er ist für den festen Einbau konzipiert und darf nicht als beweglicher Kamin verwendet werden. Das Gerät verfügt über eine automatische Abschaltung bei einer Innentemperatur von 85°C (± 2°C). Bei Auslösung dieser Sicherung muss das Gerät vom Strom getrennt und 10 Minuten gewartet werden.
Sicherheitshinweise
- Keine Verlängerungskabel: Schließen Sie das Gerät immer direkt an eine geerdete Wandsteckdose an.
- Abstände einhalten: Halten Sie brennbare Materialien (Möbel, Vorhänge, Bettwäsche) mindestens 90 cm von der Vorderseite, den Seiten und der Rückseite fern.
- Nicht abdecken: Blockieren Sie niemals die Luftein- oder -auslässe.
- Umgebung: Nicht in Badezimmern, Waschküchen oder auf weichen Oberflächen (wie Betten) verwenden.
- Erdung: Das Gerät muss gemäß den lokalen elektrischen Vorschriften geerdet sein.
Montageanleitung
Die Montage erfordert einen Kreuzschlitzschraubendreher (nicht im Lieferumfang enthalten).
- Metallleisten anbringen: Befestigen Sie die Metallleisten (AA und BB) mit den Schrauben (DD) am Gehäuse des Kamineinsatzes.
- Einbau: Setzen Sie den Kamineinsatz in den Kaminmantel ein und fixieren Sie ihn mit den Schrauben (CC).
Bedienung
Das Gerät verfügt über zwei Schalter an der Oberseite:
- Power: Schaltet das Gerät ein und aktiviert den Flammeneffekt.
- Heater: Aktiviert die Heizfunktion und das Gebläse.
Wartung und Reinigung
- Schalten Sie das Gerät vor der Reinigung immer aus und ziehen Sie den Netzstecker.
- Reinigen Sie das Gerät nur mit einem feuchten Tuch. Verwenden Sie keine scheuernden Reinigungsmittel.
- Saugen Sie die Lüftungsschlitze regelmäßig ab, um Staubansammlungen zu vermeiden.
Fehlerbehebung
- Kein Strom: Prüfen Sie, ob das Gerät fest in einer 120V-Steckdose steckt.
- Flammeneffekt nicht sichtbar: Prüfen Sie, ob der 'Spinner' an der Rückseite korrekt montiert ist und der Motor läuft.
- Heizung funktioniert nicht: Schalten Sie alle Schalter auf 'OFF', trennen Sie das Gerät für 10 Minuten vom Strom und versuchen Sie es erneut.
Herstellerinformationen
HOMCOM
Praktische Hilfe
Typische Probleme
Kein Strom
Prüfen Sie, ob das Gerät an eine Standard-120V-Steckdose angeschlossen ist.
Flammeneffekt nicht sichtbar
Prüfen Sie, ob der 'Spinner' an der Rückseite korrekt montiert ist und der Motor funktioniert.
Heizung funktioniert nicht
Schalten Sie alle Schalter auf 'OFF', trennen Sie das Gerät für 10 Minuten vom Strom und versuchen Sie es erneut.
Ungewöhnliche Geräusche
Ein leichtes Geräusch vom Lüfter oder Motor ist normal. Wenn es ungewöhnlich ist, prüfen Sie, ob die Schrauben am Flammemotor festgezogen sind.
Vor der Verwendung
- Gerät nur an geerdete Steckdosen anschließen.
- Keine Verlängerungskabel oder Mehrfachsteckdosen verwenden.
- Mindestens 90 cm Abstand zu brennbaren Materialien einhalten.
- Nicht in Badezimmern oder Waschküchen verwenden.
- Sicherstellen, dass das Gerät fest eingebaut ist (nicht beweglich).
Abbildungen und Diagramme

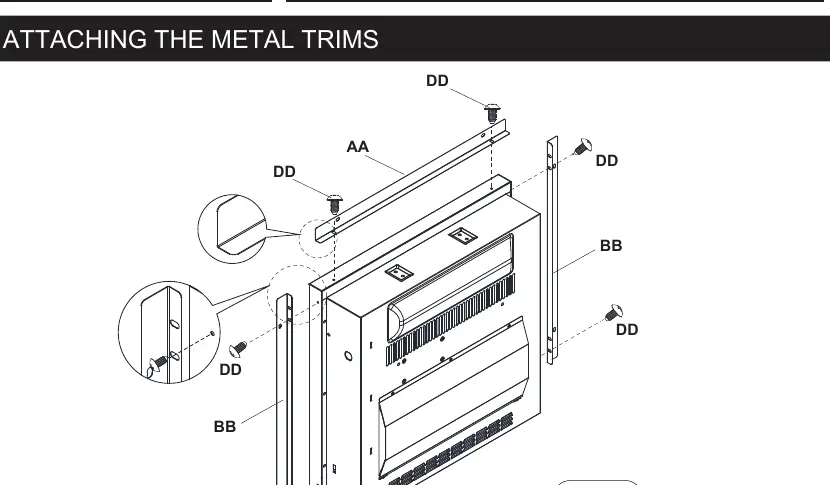

- Montage der Metallleisten: Befestigung der Leisten AA und BB mit Schrauben DD am Gehäuse.

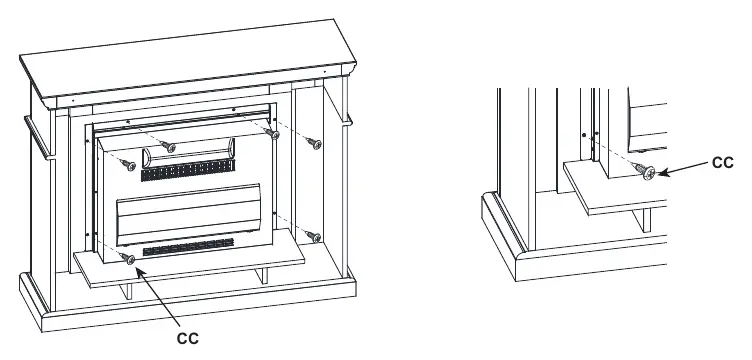

- Einbau: Fixierung des Kamineinsatzes im Kaminmantel mit Schrauben CC.

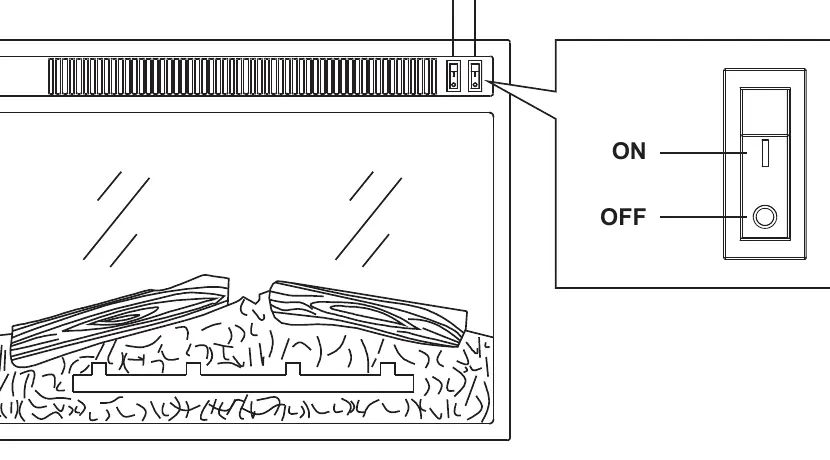

- Bedienfeld: Schalter für Power und Heizung befinden sich oben rechts am Gerät.
Modellkompatibilität
- Nur für den Innenbereich geeignet.
- Nicht als beweglicher Kamin verwendbar (muss fest eingebaut werden).
