Montageanleitung für Tchibo Rollwagen 148200CE28XXV

Wichtige Informationen aus der Anleitung

Diese Anleitung dient der sicheren Montage und Nutzung des Tchibo Rollwagens 148200CE28XXV. Bitte lesen Sie die Sicherheitshinweise vor dem Aufbau sorgfältig durch. Der Artikel ist ausschließlich für den Gebrauch in Innenräumen und für private Haushalte bestimmt.

Sicherheitshinweise

• Halten Sie Kinder während der Montage fern, da Kleinteile verschluckt werden können.
• Verpackungsmaterial (Folien, Tüten) ist kein Spielzeug und stellt eine Erstickungsgefahr dar.
• Tragen Sie bei der Montage Arbeitshandschuhe, um Verletzungen an scharfen Kanten oder beim Einklemmen von Metallteilen zu vermeiden.
• Stellen Sie den Artikel immer auf einen ebenen, nicht abschüssigen Boden.
• Nicht auf den Artikel setzen oder stellen, da Kippgefahr besteht.
• Verwenden Sie den Artikel nur für den vorgesehenen Zweck und überlasten Sie ihn nicht.

Montage

Für den Zusammenbau wird eine weiche Unterlage (z. B. der Transportkarton) empfohlen, um Kratzer zu vermeiden. Bei Verwendung eines Akkuschraubers sollte die niedrigste Drehmomentstufe gewählt werden.

Schritte:

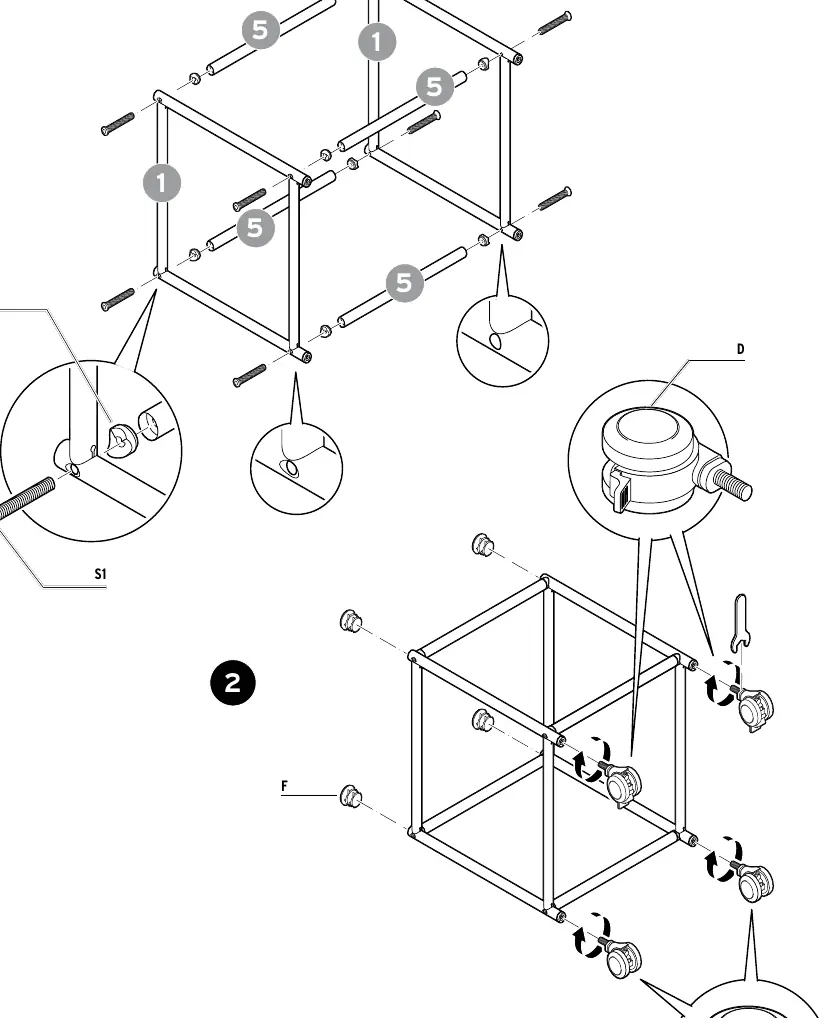

1. Montieren Sie den Rahmen mit den Verbindungsstangen (Teile 1, 5) und den Schrauben (S1, G).
2. Bringen Sie die Rollen (D, E) an den Rahmen an. Achten Sie darauf, dass die Rollen mit Bremsfunktion vorne montiert werden.

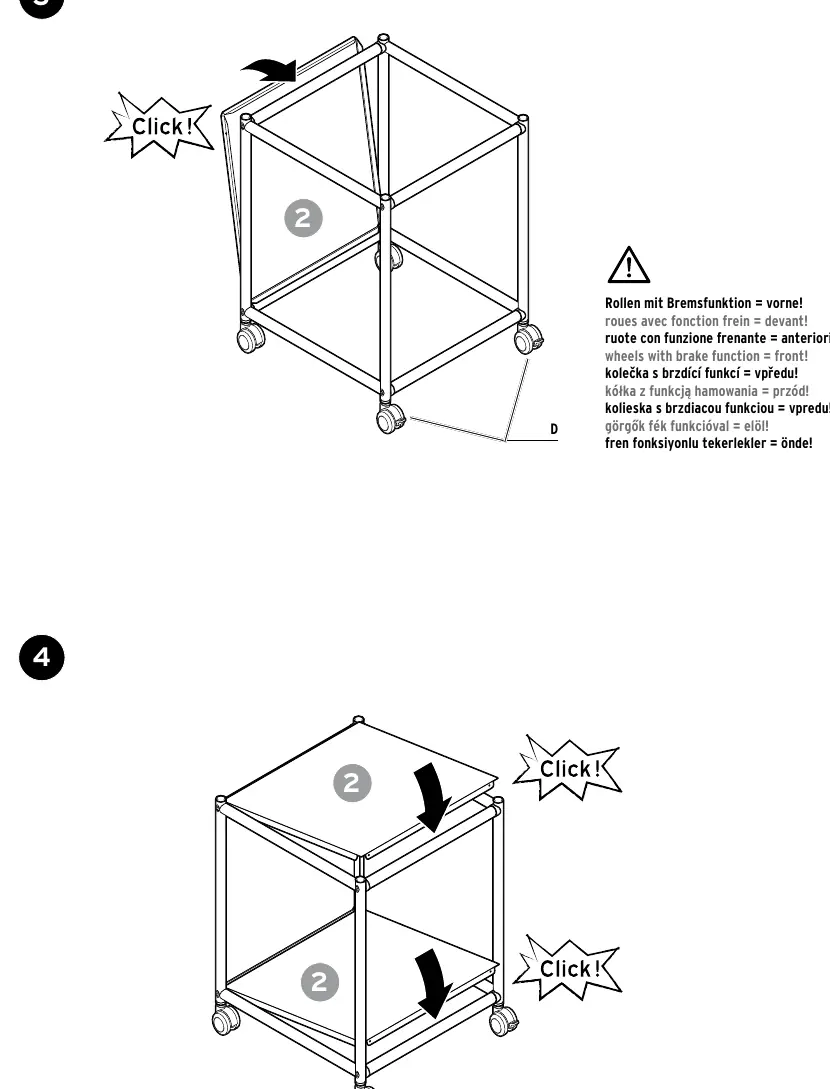

3. Rasten Sie die Seitenteile (2) in den Rahmen ein.

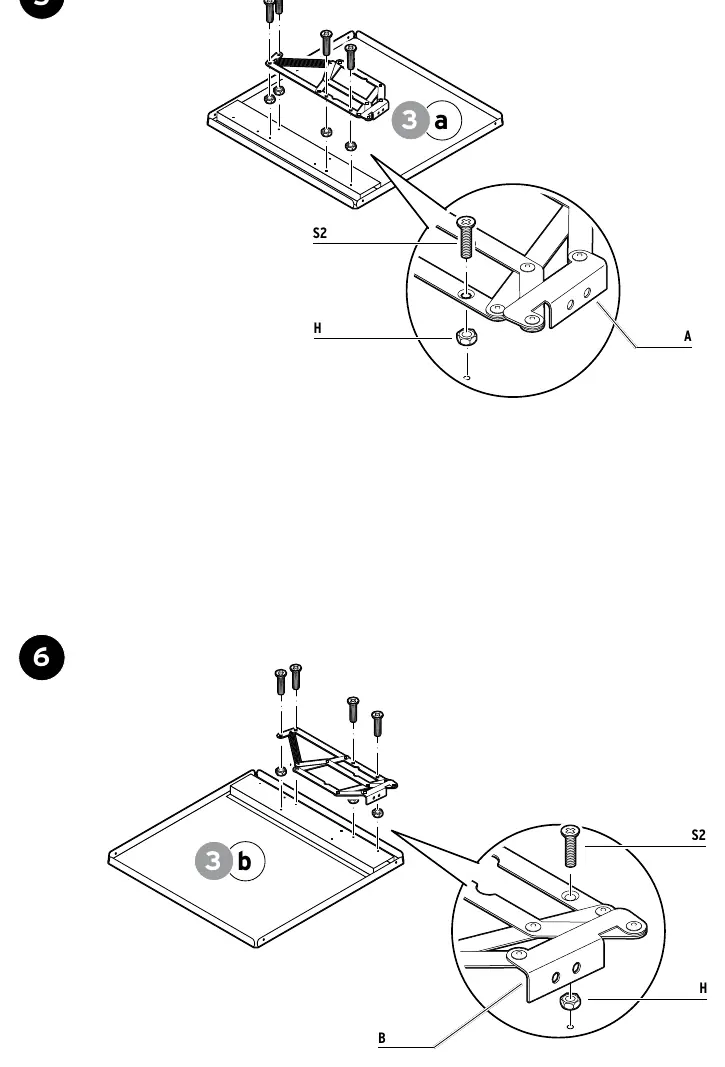

4. Montieren Sie die Scharniere (A, B) mit den Schrauben (S2) und Muttern (H) an den entsprechenden Platten.

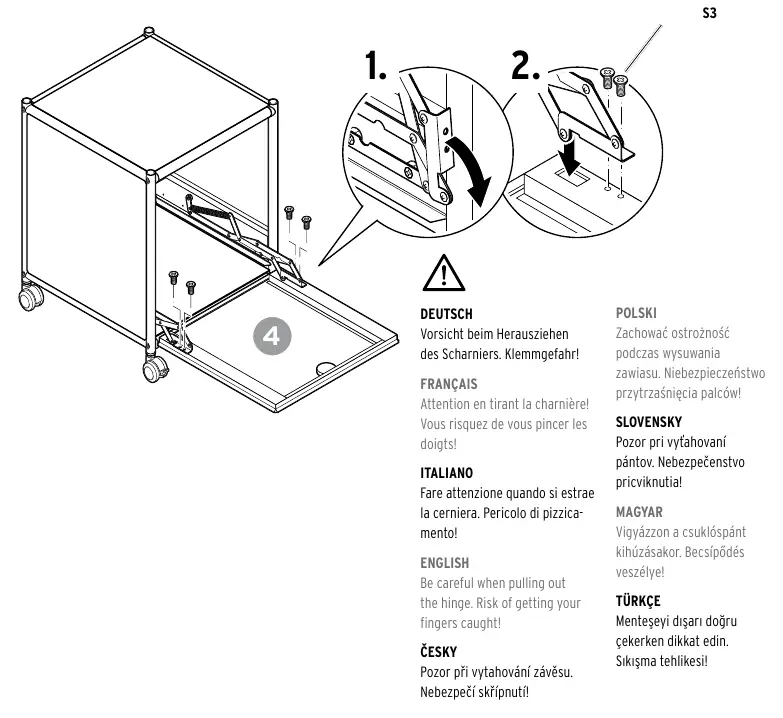

5. Setzen Sie die Scharniere in den Rahmen ein und sichern Sie diese (S3).

Pflege und Wartung

Verwenden Sie zur Reinigung keine scheuernden oder ätzenden Mittel sowie keine harten Bürsten. Reinigen Sie die Oberflächen mit einem leicht angefeuchteten Tuch und wischen Sie anschließend mit einem trockenen Tuch nach.

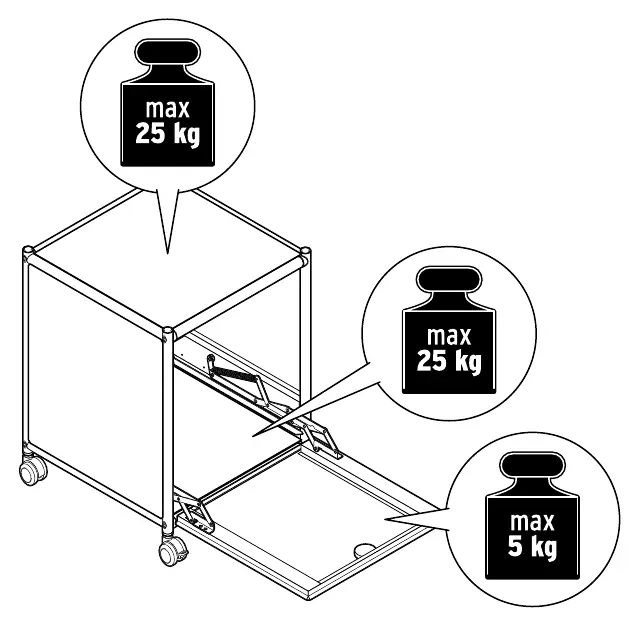

Technische Daten und Belastung

Beachten Sie unbedingt die maximalen Belastungsgrenzen, um Schäden zu vermeiden:

• Obere und mittlere Ablage: max. 25 kg
• Untere Ablage: max. 5 kg
