Bedienungsanleitung für Kamin Ecosmart FLEX 18IL
Schnellstart- und Spezifikationsübersicht für den Ecosmart FLEX 18IL Island Kamin. Enthält technische Daten, Zubehörinformationen und wichtige Sicherheitshinweise für den Betrieb.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument dient als Übersicht für den Ecosmart FLEX 18IL Island Kamin. Bitte beachten Sie, dass für detaillierte Installationsschritte und Sicherheitsabstände das separate Clearance & Installation Manual zwingend erforderlich ist. Dieses Dokument enthält technische Spezifikationen, Zubehörlisten und grundlegende Produktmerkmale.
Produktbeschreibung
Der FLEX 18IL ist ein freistehender Bioethanol-Kamin, der für den Innen- und Außenbereich konzipiert ist. Er zeichnet sich durch eine Zero-Clearance-Konstruktion aus, die eine flexible Installation in Holz- oder Metallständerwände ermöglicht. Das Gerät verfügt über einen Brenner aus Edelstahl und ist mit einem Sicherheitsbildschirm aus gehärtetem Glas ausgestattet, um die Flamme bei Wind zu stabilisieren.
Technische Daten
- Modell: FLEX 18IL
- Gewicht: 22,2 kg (inkl. Brenner, Glas, Kohle)
- Brenner: AB3 x 1
- Kapazität: 2,5 Liter
- Brennzeit: ca. 8 - 11 Stunden
- Heizleistung (Innenbereich): Über 20 Quadratmeter
- Mindestraumgröße: 40 Kubikmeter
- Materialien: Baustahl (verzinkt), gehärtetes Glas, Edelstahl der Güteklasse 304

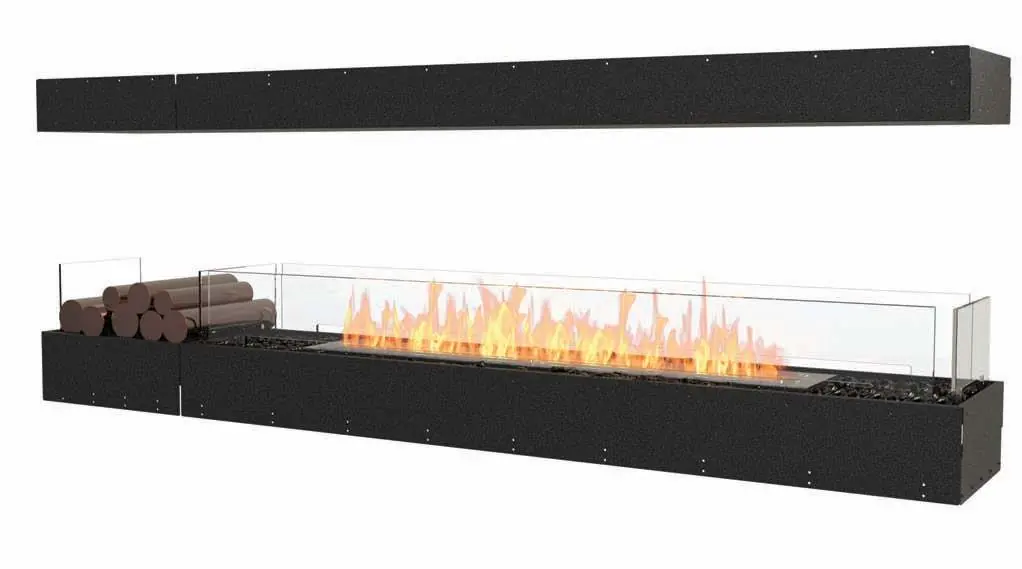

Zubehör und Lieferumfang
Im Lieferumfang des Kamins sind folgende Artikel enthalten:
- Jerry Can (Kanister)
- Feuerzeugstab und Feuerzeug
- Operations Manual (Bedienungsanleitung)
- Baffles (Leitbleche)
- Black Glass Charcoal (Schwarze Glaskohle)
Optional ist ein Set aus dekorativen Stahl-Holzscheiten erhältlich.
Sicherheitshinweise
- Dekorative Holzscheite: Diese dürfen nicht direkt über einer offenen Flamme platziert werden. Sie sind so konzipiert, dass sie in der Nähe der Hitze, aber nicht im direkten Feuer liegen.
- Windschutz: Verwenden Sie bei windigen Bedingungen den integrierten Sicherheitsbildschirm aus gehärtetem Glas.
- Brennstoff: Der Kamin ist für den Betrieb mit sauber brennendem e-NRG Bioethanol ausgelegt.
Praktische Hilfe
Typische Probleme
Flammeninstabilität bei Wind
Stellen Sie sicher, dass der integrierte Sicherheitsbildschirm aus gehärtetem Glas korrekt hinter dem Rahmen positioniert ist.
Installation in Wände
Die Zero-Clearance-Konstruktion erlaubt den Einbau in Holz- oder Metallständerwände. Überprüfen Sie vorab die Ausschnittmaße im separaten Installationshandbuch.
Vor der Verwendung
- Überprüfen Sie die Ausschnittmaße vor Beginn der Installation.
- Stellen Sie sicher, dass der Raum ein Mindestvolumen von 40 Kubikmetern aufweist.
- Verwenden Sie ausschließlich e-NRG Bioethanol als Brennstoff.
- Prüfen Sie, ob alle Zubehörteile (Brenner, Glas, Kohle) korrekt montiert sind.
- Stellen Sie sicher, dass keine brennbaren Materialien direkt über der Flamme platziert sind.
Technische Daten in der Praxis
- Heizleistung
- Ausgelegt für eine Fläche von über 20 Quadratmetern bei Innenanwendung.
- Mindestraumgröße
- Der Raum muss mindestens 40 Kubikmeter groß sein, um eine ausreichende Belüftung zu gewährleisten.
Abbildungen und Diagramme
- Die Seitenansicht zeigt die Abmessungen des Geräts (Höhe 807mm, Breite 460mm, Tiefe 351mm).
- Die Zeichnungen verdeutlichen die Platzierung des Brenners und des Glases innerhalb des Rahmens.
Modellkompatibilität
- Geeignet für den Innen- und Außenbereich.
- Kompatibel mit optionalen dekorativen Stahl-Holzscheiten (nur ein Set pro Modell verwenden).
