Bedienungsanleitung für Hilti TE 1000-AVR Abbruchhammer

Wichtige Informationen aus der Anleitung

Diese Dokumentation ist vor der ersten Inbetriebnahme vollständig zu lesen. Der Hilti TE 1000-AVR ist ein elektrisch betriebener Abbruchhammer für schwere Meißelarbeiten in Beton, Mauerwerk, Stein und Asphalt. Das Gerät darf nur von geschultem Personal bedient werden. Beachten Sie unbedingt die Sicherheitshinweise, um Verletzungen durch Stromschläge, Lärm oder Vibrationen zu vermeiden.

Produktübersicht

Das Gerät besteht aus folgenden Hauptkomponenten: Bohrfutter, Lüftungsschlitze, Seitenhandgriff, Ein-/Ausschalter, Leistungsstufen-Wahlschalter, Serviceanzeige und Leistungsstufenanzeige. Das Netzkabel ist abnehmbar und verfügt über einen verriegelbaren Stecker.

Inbetriebnahme und Vorbereitung

Vor Arbeitsbeginn sind folgende Schritte durchzuführen:

• Seitenhandgriff montieren: Stellen Sie sicher, dass der Seitenhandgriff korrekt montiert und fest angezogen ist.
• Netzkabel anschließen: Verbinden Sie das abnehmbare Netzkabel nur, wenn die Kontakte sauber und trocken sind. Drücken Sie den Stecker bis zum Einrasten in die Buchse.

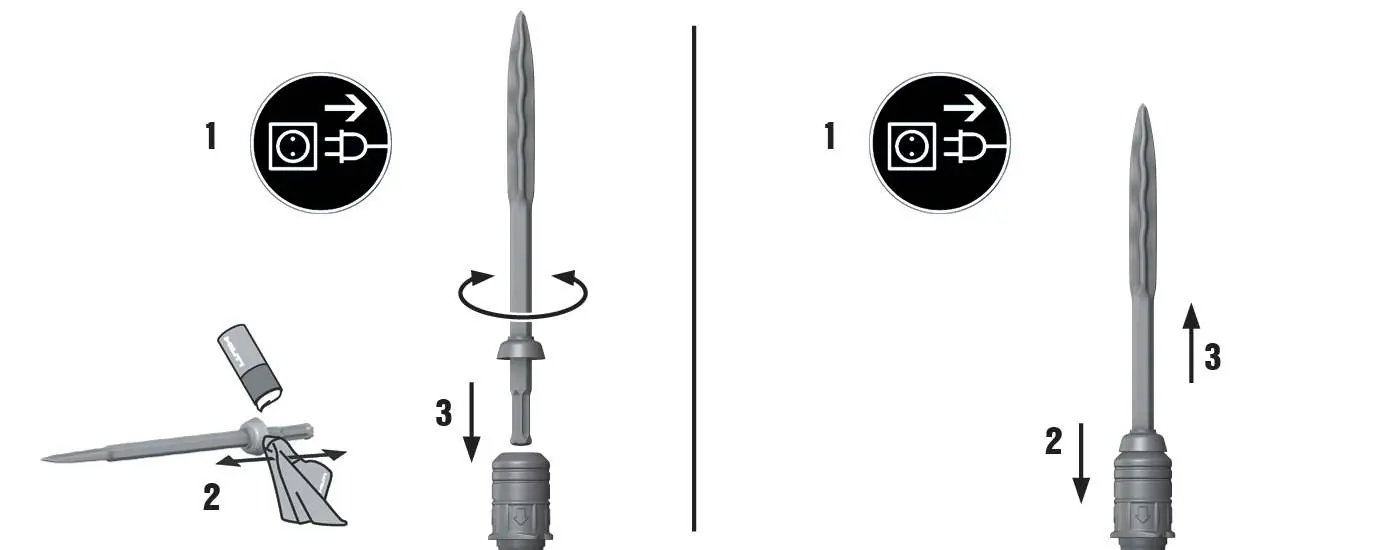

• Meißel einsetzen: Fetten Sie das Einsteckende des Meißels leicht ein. Schieben Sie den Meißel in das Bohrfutter, bis er hörbar einrastet.

Bedienung

Der Abbruchhammer bietet spezifische Funktionen für den effizienten Einsatz:

• Meißel entfernen: Ziehen Sie das Bohrfutter vollständig zurück und entnehmen Sie das Werkzeug. Tragen Sie dabei Schutzhandschuhe, da das Werkzeug heiß sein kann.
• Meißelpositionierung: Der Meißel kann in 6 verschiedenen Positionen (in 60°-Schritten) eingestellt werden.
• Meißeltechnik: Setzen Sie den Meißel etwa 80-100 mm von der Werkstückkante an. Beginnen Sie in einem Winkel von 70° bis 80° und erhöhen Sie diesen beim Eindringen auf ca. 90°.
• Leistungsstufen: Durch Drücken des Leistungsstufen-Wahlschalters kann die Meißelleistung auf ca. 70 % reduziert werden. Die Leistungsstufen-LED leuchtet bei reduzierter Leistung.

Wartung und Pflege

Regelmäßige Wartung sichert die Langlebigkeit des Geräts:

• Reinigen Sie die Lüftungsschlitze vorsichtig mit einer trockenen Bürste.
• Verwenden Sie zur Gehäusereinigung nur ein leicht angefeuchtetes Tuch (keine silikonhaltigen Reinigungsmittel).
• Reinigen Sie das Staubschutzschild am Bohrfutter regelmäßig und fetten Sie die Dichtlippe leicht mit Hilti-Fett ein.
• Bei Beschädigung der Dichtlippe muss das Staubschutzschild ersetzt werden.

Fehlerbehebung

Bei Betriebsstörungen prüfen Sie folgende Punkte:

• Gerät startet nicht: Prüfen Sie die Stromversorgung. Nach einer Unterbrechung der Stromzufuhr oder beim Einstecken benötigt die Elektronik bis zu 4 Sekunden zur Initialisierung. Schalten Sie das Gerät aus und wieder ein.
• Serviceanzeige leuchtet rot: Wartung fällig oder Fehler im Gerät. Kontaktieren Sie den Hilti Service.
• Serviceanzeige blinkt rot: Überhitzungsschutz aktiviert oder Netzspannung zu hoch. Lassen Sie das Gerät abkühlen.
• Keine Hammerwirkung: Gerät ist zu kalt. Lassen Sie das Gerät im Leerlauf kurz laufen, bis der Schlagmechanismus anspringt.
