Bedienungsanleitung für den holzbeheizten Saunaofen Harvia Linear 22 GreenFlame
Schnellstart-Anleitung für den Harvia Linear 22 GreenFlame Saunaofen. Erfahren Sie alles über Installation, Heizvorgang, Wartung und Sicherheit.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Harvia Linear 22 GreenFlame ist ein holzbeheizter Saunaofen. Die Installation erfordert die Einhaltung von Sicherheitsabständen, eine korrekte Belüftung und den Anschluss an einen geeigneten Rauchfang. Vor der ersten Nutzung muss der Ofen zur Aushärtung des Schutzlacks aufgeheizt werden. S. 1, 6, 14
Wichtigste Schritte
- Erstes Aufheizen zur Aushärtung des Schutzlacks S. 6
- Aschekasten vor jedem Heizen leeren S. 11
- Saunasteine jährlich neu aufschichten S. 11
Erste Inbetriebnahme
- Heizen Sie den Ofen im Freien oder bei guter Belüftung auf, bis kein Rauch mehr entsteht, um den Schutzlack auszuhärten. S. 6
Probleme und Lösungen
Kein Zug im Rauchfang / Rauch in der Sauna
Undichte Stellen abdichten, Rauchfang auf Kälte prüfen, Unterdruck durch Lüfter vermeiden, Aschekasten leeren, Rauchkanäle reinigen.
S. 12Wartung und Reset
- Regelmäßige Reinigung der Rauchkanäle und jährliches Umschichten der Saunasteine. S. 11
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Saunaraumvolumen | 9-18 m³ | Empfohlenes Volumen für effizientes Heizen | S. 2 |
| Steinkapazität | 40 kg | Maximale Menge an Saunasteinen | S. 2 |
| Anschlussdurchmesser | 115 mm | Durchmesser der Rauchrohröffnung | S. 2 |
Wo es im PDF steht
- Technische Daten S. 2
- Installation S. 14, 18, 19
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung gilt für die Harvia Linear 22 GreenFlame Modelle (einschließlich RS/LS/ES Varianten). Sie enthält wichtige Sicherheitsanweisungen, Installationsschritte und Wartungshinweise für den Betrieb eines holzbeheizten Saunaofens. Vor der ersten Inbetriebnahme muss der Ofen im Freien oder bei guter Belüftung aufgeheizt werden, um den Schutzlack des Gehäuses auszuhärten.
Technische Daten
Die Saunaöfen sind für Saunaraumvolumen von 9-18 m³ ausgelegt. Die Steinkapazität beträgt 40 kg bei einer Steingröße von 10-15 cm. Der Anschlussdurchmesser für das Rauchrohr beträgt 115 mm.
Ofenteile
Der Ofen besteht aus dem Ofenkorpus, der Ofentür, dem Aschekasten, der oberen und hinteren Anschlussöffnung sowie optionalen Komponenten wie Wassertank (bei LS/RS/ES Modellen).
Vorbereitung und Inbetriebnahme
Vor dem ersten Gebrauch muss der Ofen aufgeheizt werden, um den Schutzlack zu brennen. Dabei kann Rauch entstehen. Sorgen Sie für ausreichende Belüftung. Nach dem Abkühlen können Farbreste mechanisch entfernt werden.
Heizvorgang und Brennmaterial
Verwenden Sie nur trockenes Holz. Das Feuer sollte von oben angezündet werden, um Emissionen zu reduzieren. Der Aschekasten dient zur Regulierung des Zuges. Während des Heizvorgangs sollten die Griffe nur mit dem mitgelieferten Werkzeug bedient werden, da sie heiß werden.
Wartung und Pflege
Der Aschekasten sollte vor jedem Heizen geleert werden. Ruß und Asche in den Rauchkanälen müssen regelmäßig entfernt werden. Saunasteine sollten mindestens einmal jährlich neu aufgeschichtet und beschädigte Steine ersetzt werden. Der Wassertank (falls vorhanden) muss sauber gehalten und bei Frostgefahr entleert werden.
Installation und Sicherheit
Der Ofen muss unter Einhaltung der Sicherheitsabstände zu brennbaren Materialien installiert werden. Der Boden muss eine ausreichende Tragfähigkeit aufweisen und ggf. mit einer Schutzplatte geschützt werden. Die Belüftung der Saunakabine ist entscheidend für die Funktion.
Fehlerbehebung
Bei Problemen wie mangelndem Zug oder unzureichender Heizleistung sollten die Rauchkanäle, der Aschekasten und die Qualität des Brennholzes überprüft werden. Stellen Sie sicher, dass die Sauna nicht zu groß für die Heizkapazität des Ofens ist.
Praktische Hilfe
Typische Probleme
Rauch tritt in die Sauna ein
Prüfen Sie auf undichte Stellen im Rauchfanganschluss, stellen Sie sicher, dass der Rauchfang nicht zu kalt ist, oder prüfen Sie, ob ein Sauglüfter im Raum Unterdruck erzeugt.
Sauna wird nicht warm
Prüfen Sie, ob die Sauna zu groß für die Heizkapazität ist, ob das Brennholz feucht ist oder ob die Rauchkanäle verstopft sind.
Ofen gibt Gerüche ab
Dies ist bei der ersten Inbetriebnahme normal (Schutzlack). Bei späterem Auftreten prüfen Sie, ob Fremdstoffe in der Luft oder auf dem Ofen vorhanden sind.
Vor der Verwendung
- Aschekasten leeren
- Saunasteine auf korrekte Platzierung prüfen
- Sicherheitsabstände zu brennbaren Materialien einhalten
- Ausreichende Belüftung der Saunakabine sicherstellen
- Geeignetes, trockenes Brennholz bereithalten
Technische Daten in der Praxis
- Saunaraumvolumen
- 9-18 m³ (Mindesthöhe 2,1 m)
- Steinkapazität
- Maximal 40 kg, Steingröße 10-15 cm
- Anschlussöffnung
- Durchmesser 115 mm
Abbildungen und Diagramme

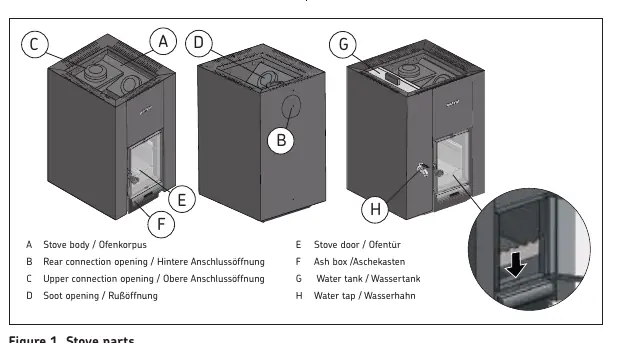

- Abbildung 1: Übersicht der Ofenteile (Ofenkorpus, Anschlüsse, Aschekasten, Wassertank).

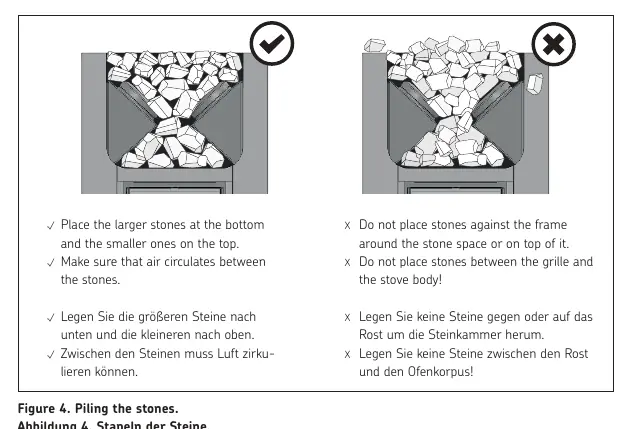

- Abbildung 4: Korrektes Stapeln der Steine (große unten, kleine oben, Luftzirkulation beachten).

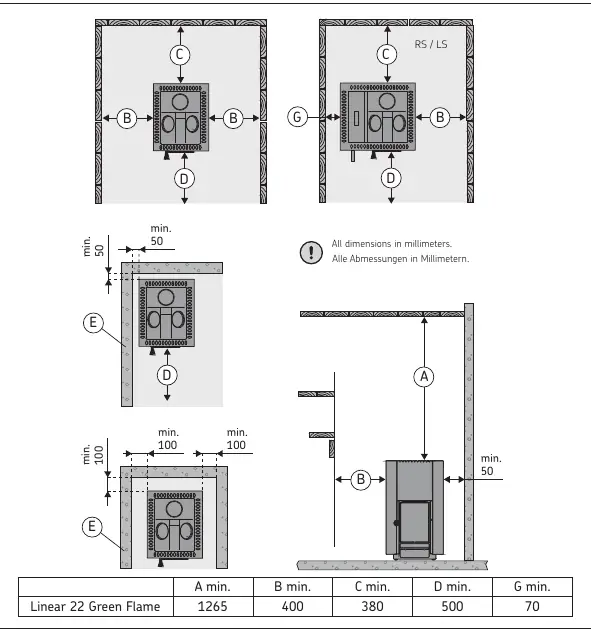

- Abbildung 9: Sicherheitsabstände zu Wänden und brennbaren Materialien.

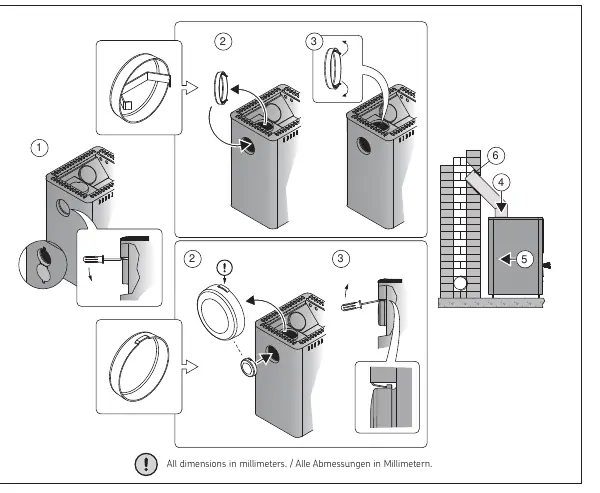

- Abbildung 11-13: Anschlussmöglichkeiten an den Rauchfang (hinten, oben, Stahlschornstein).
Modellkompatibilität
- Nicht für den Anschluss an ein geteiltes Schornsteinsystem geeignet.
- Bei Verwendung von Schutzmänteln sind spezifische Abstände zu beachten.
- LS/RS/ES Modelle verfügen über integrierte Wassertanks.
