Bedienungs- und Montageanleitung für Elektrosaunaofen Sentiotec 145E

Wichtige Informationen aus der Anleitung

Diese Anleitung richtet sich an den Besitzer der Sauna sowie an den für die Elektroinstallation zuständigen Elektromonteur. Der Saunaofen ist ausschließlich für das Erwärmen von Saunakabinen auf Saunatemperatur bestimmt. Jede andere Verwendung ist untersagt. Vor der Inbetriebnahme muss die Anleitung sorgfältig gelesen werden.

Aufschichten der Saunasteine

Die korrekte Schichtung der Steine ist entscheidend für die Effizienz des Ofens. Verwenden Sie nur spitze Saunasteine mit rauer Oberfläche (5–10 cm Durchmesser), wie Peridotit, Olivin-Dolerit oder Olivin. Verwenden Sie keine leichten, porösen Keramiksteine oder weiche Specksteine, da diese die Heizelemente beschädigen können. Achten Sie darauf, die Steine locker zu schichten, damit Luft zirkulieren kann, und vermeiden Sie es, Steine zwischen die Heizelemente zu verkeilen.

Benutzung des Ofens

Überprüfen Sie vor dem Einschalten immer, ob sich keine Gegenstände auf dem Ofen befinden. Die Modelle 145-190 verfügen über einen integrierten Timer und Thermostat. Die Modelle 145E-190E und 245E-290E werden über ein separates Steuergerät bedient. Der Timer regelt die Einschaltzeit (0-4 Stunden) oder die Vorwahlzeit (0-8 Stunden). Schalten Sie den Ofen nach dem Saunabad aus.

Saunakabine

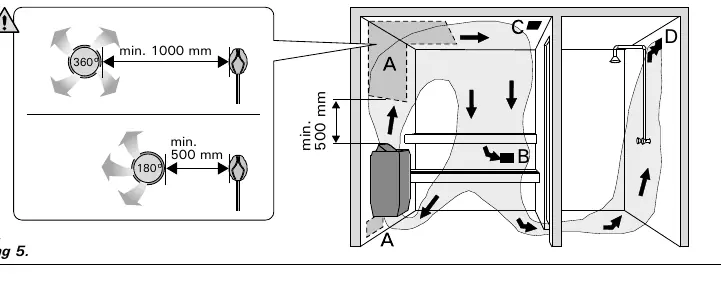

Die Saunakabine muss sorgfältig isoliert sein. Nicht isolierte Wände (Stein, Glas, Beton) erhöhen den Leistungsbedarf erheblich. Die Belüftung sollte so angeordnet sein, dass die Luft sechsmal pro Stunde ausgetauscht wird. Achten Sie auf die Einhaltung der Sicherheitsabstände zu Wänden und Bänken.

Installation

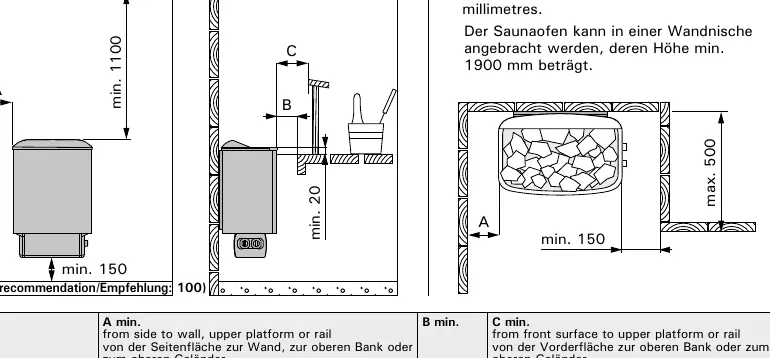

Der Ofen muss von einem autorisierten Elektromonteur angeschlossen werden. Die Sicherheitsabstände gemäß Abbildung 6 und Tabelle 2 sind zwingend einzuhalten, um Brandgefahr zu vermeiden. Der Ofen kann in einer Wandnische mit einer Mindesthöhe von 1900 mm montiert werden. Die Steuerung (Timer/Thermostat) kann bei Bedarf von der rechten auf die linke Seite des Anschlussgehäuses gewechselt werden.

Wartung und Fehlerbehebung

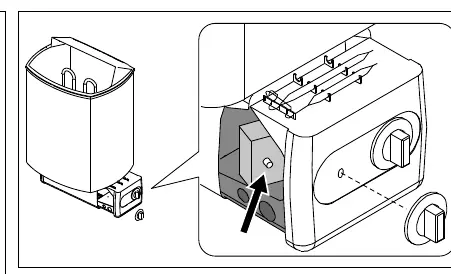

Saunasteine sollten mindestens einmal jährlich neu aufgeschichtet und beschädigte Steine ersetzt werden. Bei Störungen, wie wenn der Ofen nicht heizt, prüfen Sie die Sicherungen, das Anschlusskabel und ob der Überhitzungsschutz ausgelöst hat. Der Überhitzungsschutz kann nach dem Abkühlen des Ofens durch Drücken des Rücksetzknopfes (siehe Abbildung 12) zurückgesetzt werden. Alle Wartungsarbeiten müssen von qualifiziertem Personal durchgeführt werden.
