Montageanleitung für Gartensauna Harvia Solide Compact

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt den Aufbau der Harvia Solide Compact Gartensauna. Für die Montage sind zwingend zwei Personen erforderlich. Da Holz ein Naturprodukt ist, das durch Feuchtigkeit quellen, schrumpfen oder sich verziehen kann, ist bei der Montage einiger Teile möglicherweise Kraftanwendung erforderlich. Das Holz der Sauna ist unbehandelt; es wird empfohlen, die Außenseite mit einer geeigneten Holzschutzfarbe zu streichen, um die Lebensdauer zu erhöhen.

Benötigte Werkzeuge

• Bohrmaschine/Schraubendreher
• Sägen
• Hammer
• Maßband
• Wasserwaage
• Messer
• Trittleitern

Fundament

Ein solides Betonfundament ist für die Haltbarkeit und Sicherheit der Sauna entscheidend. Es wird empfohlen, das Fundament von einem Fachmann erstellen zu lassen. Achten Sie darauf, dass Fundamentplatten oder Streifenfundamente absolut waagerecht sind. Es wird empfohlen, Plastik- oder Teerband zwischen dem Sockelholz und dem Beton zu verwenden, um das Eindringen von Feuchtigkeit in das Holz zu verhindern.

Montage der Grundrahmen und Wände

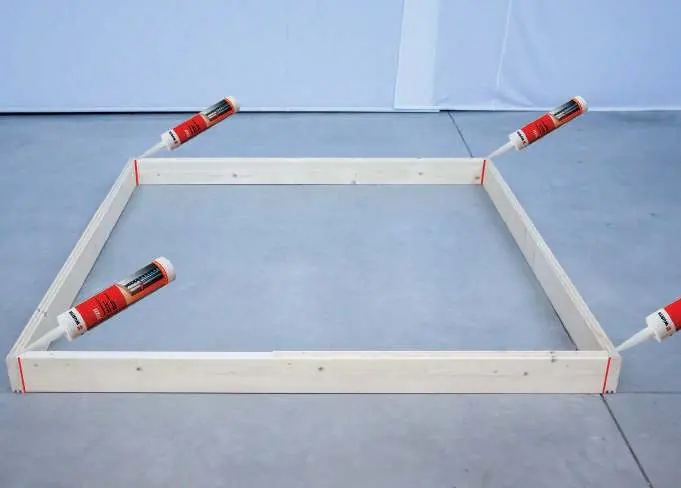

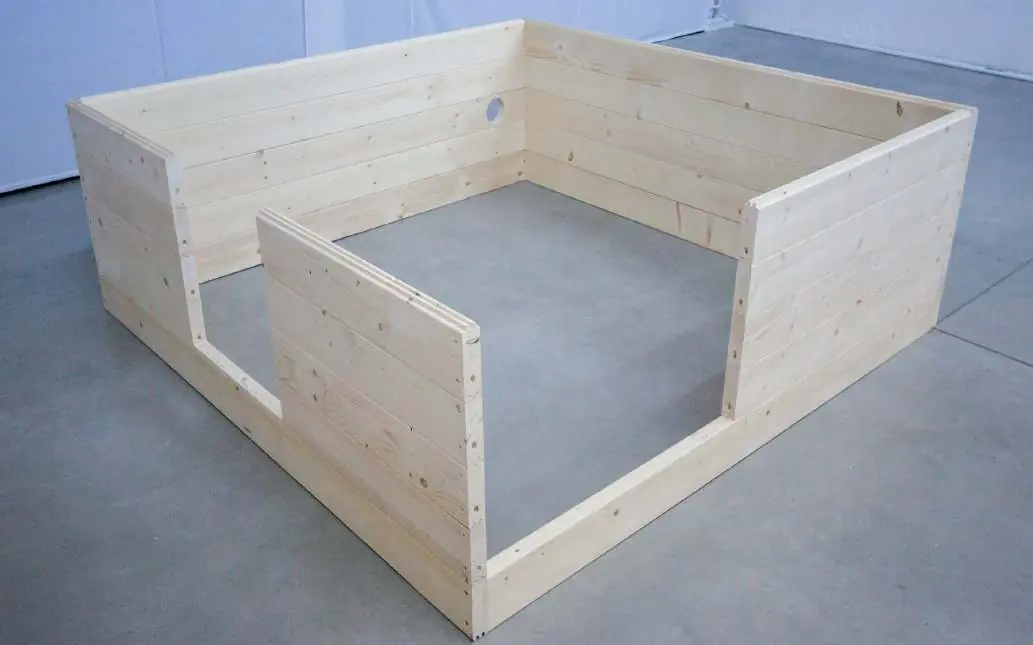

Legen Sie den Grundrahmen auf das Fundament gemäß dem beiliegenden Grundriss. Verleimen Sie die Bodenrahmen an den Ecken und verschrauben Sie die Teile mit 5 x 80 mm Schrauben. Beginnen Sie mit der Montage der Blockbohlen an der Rückwand und arbeiten Sie sich Reihe für Reihe vor. Verleimen und verschrauben Sie auch hier die Ecken. Schlagen Sie bei jeder Reihe die Eisenstifte in die vorgebohrten Löcher.

Montage des Bodens

Legen Sie die imprägnierten Bodenhölzer in die Kabine und verschrauben Sie diese mit dem Grundrahmen. Montieren Sie die Bodenbretter unter Verwendung der beiliegenden Abstandhölzer (7 mm), um die notwendigen Fugen für den Wasserabfluss zu gewährleisten.

Montage der Inneneinrichtung

Die Inneneinrichtung umfasst die Montage des Fußauftritts, der Lüftungsschieber, der Bankauflageleisten, der Bänke, der Rückenlehne und des Ofenschutzgitters. Die genauen Positionen und Schraubverbindungen sind den entsprechenden Abbildungen in der Anleitung zu entnehmen.

Montage des Daches

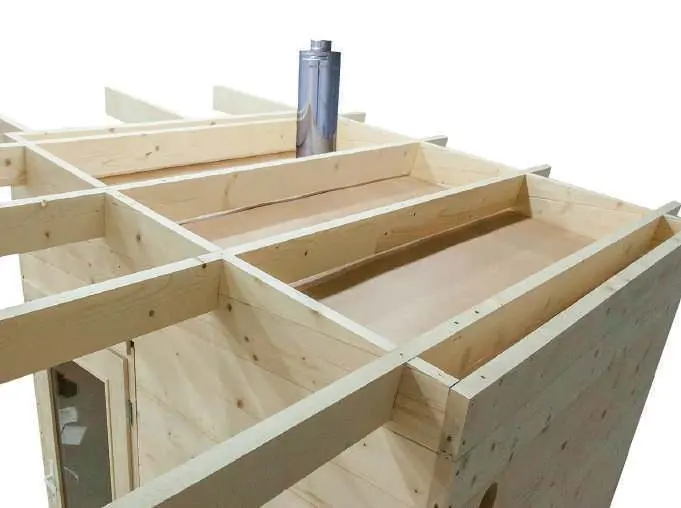

Montieren Sie zunächst die Dachauflageleisten mit einem Abstand von 210 mm zur Oberkante. Verbinden Sie die Dachsparren und legen Sie diese in die Ausnehmungen. Verschrauben Sie die Sparren mit den Blockbohlen. Befestigen Sie anschließend die Nut-Federbretter und die Windlatten. Die Dacheindeckung ist nicht im Lieferumfang enthalten und muss gemäß Herstellerangaben installiert werden.

Bau der Terrasse (optional)

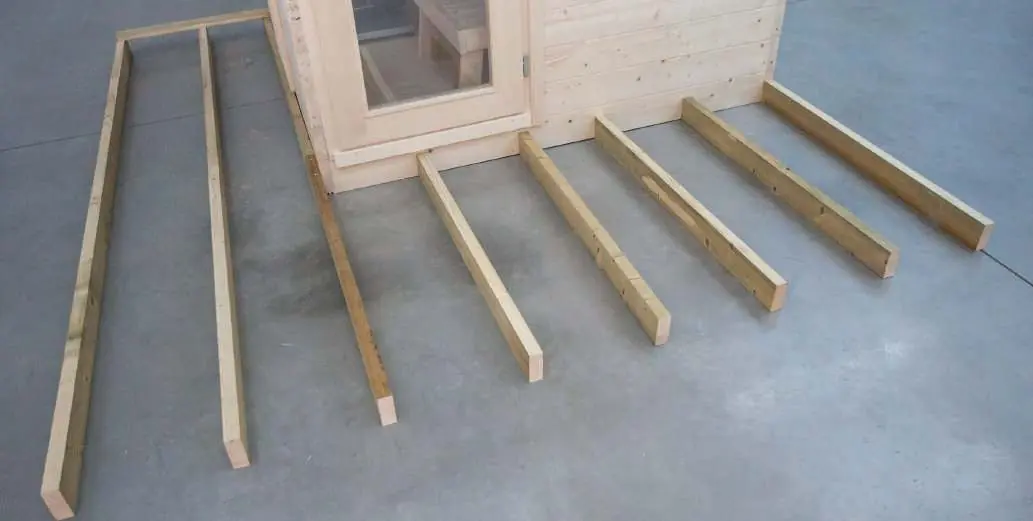

Beginnen Sie mit der Montage des Grundrahmens der Terrasse, indem Sie die Balken auflegen und mit 5 x 80 mm Schrauben verschrauben. Legen Sie die Terrassendielen auf und befestigen Sie diese an den Balken mit 4 x 60 mm Schrauben.
