Installationsanleitung für Wandleuchte Golden Lighting 0511-BA3

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die Installation der Wandleuchte Golden Lighting 0511-BA3. Bitte beachten Sie, dass alle Installationsarbeiten von einem akkreditierten Fachmann durchgeführt werden sollten. Schalten Sie vor Beginn der Arbeiten unbedingt die Stromzufuhr am Sicherungskasten oder Schutzschalter aus. Verwenden Sie ausschließlich die spezifizierten Leuchtmittel und überschreiten Sie nicht die maximal zulässige Wattzahl.

Vorbereitung der Installation

Entfernen Sie vorsichtig die neue Leuchte aus der Verpackung sowie den gelben Beutel mit allen Kleinteilen. Entfernen Sie die alte Leuchte und die vorhandene Montagehalterung von der Wand.

1. Stellen Sie sicher, dass die Montageplatte (A) über die passenden Gewindelöcher verfügt.
2. Platzieren Sie die Montageplatte (A) an der Anschlussdose.
3. Richten Sie die Rückplatte (D) über der Montageplatte (A) aus, um sicherzustellen, dass die Leuchte gerade hängt.
4. Ziehen Sie die Hausdrähte durch die Mitte der Montageplatte (A) und befestigen Sie diese mit den Montageschrauben (C) sicher an der Anschlussdose.

Elektrischer Anschluss

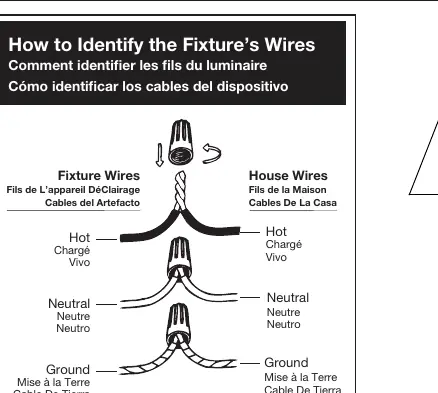

Lassen Sie das Gewicht der Leuchte während der Verkabelung von einer zweiten Person stützen. Verbinden Sie die Drähte der Leuchte mit den Stromversorgungsdrähten aus der Anschlussdose:

• Phase (Hot): Verbinden Sie den schwarzen, glatten oder transparenten Draht mit schwarzem Innenfaden mit dem stromführenden Draht der Hausinstallation.
• Neutral (Neutral): Verbinden Sie den weißen, gerippten oder transparenten Draht mit weißem Innenfaden mit dem Neutralleiter der Hausinstallation.
• Erde (Ground): Verbinden Sie den Kupfer-, blanken, grünen oder transparenten Draht mit grünem Innenfaden mit dem Erdungskabel der Hausinstallation.

Verdrillen Sie die Drahtenden und verwenden Sie einen Drahtverbinder. Achten Sie darauf, dass alle Drehungen in die gleiche Richtung zeigen. Falls kein Erdungskabel aus der Anschlussdose kommt, befestigen Sie das Erdungskabel der Leuchte an der Erdungsschraube (E) an der Montagehalterung.

Montage der Leuchte

1. Platzieren Sie die Rückplatte (D) über der Montageplatte (A), sodass die Montageschrauben (B) durch die Löcher der Rückplatte ragen.
2. Sichern Sie die Rückplatte mit den dekorativen Muttern (F) und ziehen Sie diese fest, bis die Leuchte bündig an der Wand anliegt.
3. Halten Sie die Schirme (H) an die Fassungen (G) und sichern Sie diese mit der Fassungsabdeckung (I) und dem Fassungsring (J).
4. Richten Sie das Glas horizontal und vertikal aus.
5. Setzen Sie die Leuchtmittel (nicht im Lieferumfang enthalten) gemäß den Spezifikationen der Leuchte ein.
6. Schalten Sie den Strom wieder ein und testen Sie die Leuchte.
