Montageanleitung für Golden Lighting 0309-FM Leuchte

Wichtige Sicherheitshinweise

Die Installation sollte ausschließlich von qualifiziertem Fachpersonal durchgeführt werden. Vor Beginn der Arbeiten muss die Stromzufuhr am Sicherungskasten oder Hauptschalter zwingend unterbrochen werden. Verwenden Sie nur Leuchtmittel, die den Spezifikationen der Leuchte entsprechen, und überschreiten Sie niemals die maximal zulässige Wattzahl.

Vorbereitung der Installation

Entfernen Sie vorsichtig die neue Leuchte und das Zubehör aus der Verpackung. Entfernen Sie die alte Leuchte sowie die vorhandene Montagehalterung von der Wand oder Decke. Nehmen Sie die Montagehalterung (A) aus dem Zubehörbeutel. Stellen Sie sicher, dass die Montagehalterung (A) mit den Schrauben (C) sicher an der Anschlussdose befestigt ist. Führen Sie die Hauskabel durch die Mitte der Montagehalterung.

Elektrischer Anschluss

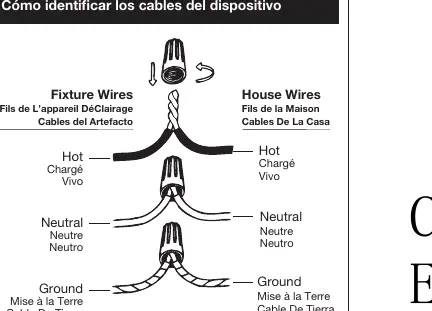

Lassen Sie sich beim Anschließen der Kabel von einer zweiten Person unterstützen, um das Gewicht der Leuchte zu halten. Verbinden Sie die Kabel der Leuchte mit den Stromkabeln aus der Anschlussdose:

• Phase (Hot): Verbinden Sie den glatten, schwarzen oder transparenten Draht (mit schwarzem Innenfaden) mit dem stromführenden Kabel der Hausinstallation.
• Neutralleiter (Neutral): Verbinden Sie den gerippten, weißen oder transparenten Draht (mit weißem Innenfaden) mit dem neutralen Kabel der Hausinstallation.
• Erdung (Ground): Verbinden Sie den Kupfer-, blanken, grünen oder transparenten Draht (mit grünem Innenfaden) mit dem Erdungskabel der Hausinstallation.

Verdrehen Sie die Kabelenden und sichern Sie diese mit einem Kabelverbinder. Achten Sie darauf, dass alle Verbindungen fest sitzen. Falls kein Erdungskabel aus der Anschlussdose vorhanden ist, befestigen Sie das Erdungskabel der Leuchte an der Erdungsschraube (E) an der Montagehalterung.

Montage der Leuchte

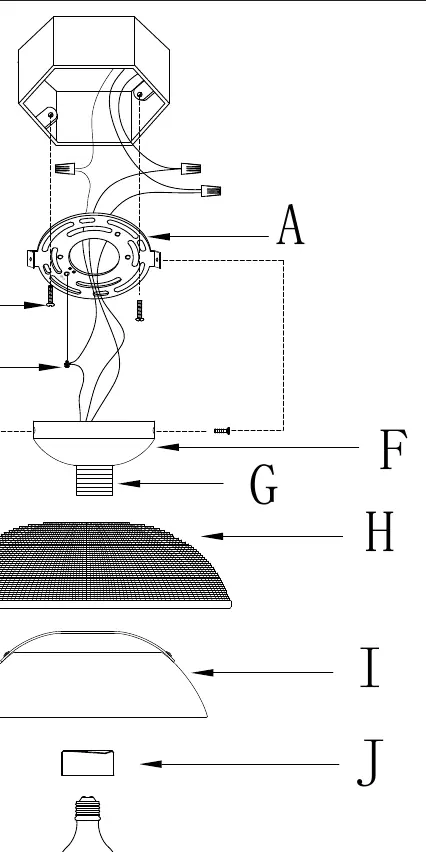

1. Befestigen Sie den Glasschirm (H) und den Metallschirm (I) an der Fassung (G) in der auf dem Diagramm gezeigten Reihenfolge.
2. Sichern Sie beide Schirme mit dem Fassungsring (J), indem Sie diesen fest auf das Gewinde der Fassung (G) schrauben.
3. Heben Sie den Baldachin (F) über die Montagehalterung (A) und richten Sie die seitlichen Löcher aus.
4. Befestigen Sie den Baldachin (F) mit den kleinen seitlichen Schrauben (D) an der Montagehalterung (A).
5. Setzen Sie ein geeignetes Leuchtmittel (nicht im Lieferumfang enthalten) in die Fassung (G) ein.
6. Schalten Sie den Strom wieder ein und testen Sie die Leuchte.

Empfehlungen zur Platzierung

Für eine optimale Beleuchtung beachten Sie folgende Abstände:

• Über Kücheninseln: Platzieren Sie lineare Leuchten mittig über der Insel. Bei einzelnen Pendelleuchten sollte eine Leuchte pro 60 cm (24 Zoll) Inselbreite verwendet werden. Der Abstand zur Arbeitsplatte sollte mindestens 76 cm (30 Zoll) betragen.
• Über Esstischen: Die Leuchte sollte mindestens 76 cm (30 Zoll) über der Tischoberfläche hängen. Wählen Sie eine Leuchte, die etwa 30 cm (12 Zoll) schmaler als die Tischbreite ist.
• In offenen Bereichen: Die Unterkante der Leuchte sollte mindestens 2,3 Meter (7,5 Fuß) vom Boden entfernt sein. Achten Sie auf ausreichend Freiraum für sich öffnende Türen.
