Montageanleitung für Wandleuchte Golden Lighting 0314-1W

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die sichere Installation der Wandleuchte Golden Lighting 0314-1W. Bitte beachten Sie, dass alle Installationsarbeiten von einem qualifizierten Elektriker durchgeführt werden sollten. Schalten Sie vor Beginn der Arbeiten unbedingt die Stromzufuhr am Sicherungskasten ab.

Vorbereitung der Installation

Entfernen Sie vorsichtig die neue Leuchte aus der Verpackung. Stellen Sie sicher, dass die Stromversorgung unterbrochen ist und entfernen Sie die alte Leuchte sowie den alten Montagebügel von der Wand.

• Entnehmen Sie den Montagebügel (A) aus dem Zubehörbeutel.
• Wählen Sie die passenden Schraubenlöcher, die mit Ihrer Anschlussdose und der Rückplatte der Leuchte übereinstimmen.
• Befestigen Sie den Montagebügel (A) mit den Montageschrauben (B) an der Anschlussdose.
• Ziehen Sie die Hausanschlusskabel durch die Mitte des Montagebügels (A).

Verkabelung

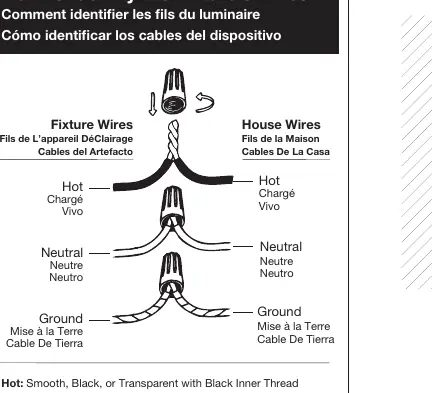

Es wird empfohlen, dass eine zweite Person das Gewicht der Leuchte hält, während Sie die Kabel anschließen. Verbinden Sie die Kabel der Leuchte mit den Stromkabeln aus der Anschlussdose:

• Phase (Hot): Verbinden Sie das schwarze oder glatte Kabel der Leuchte mit dem stromführenden Kabel der Hausinstallation.
• Neutralleiter (Neutral): Verbinden Sie das weiße oder gerippte Kabel der Leuchte mit dem Neutralleiter der Hausinstallation.
• Erdung (Ground): Verbinden Sie das grüne, kupferfarbene oder blanke Kabel der Leuchte mit dem Erdungskabel der Hausinstallation. Falls kein Erdungskabel vorhanden ist, befestigen Sie das Erdungskabel der Leuchte an der Erdungsschraube (E) am Montagebügel.

Verdrehen Sie die Kabelenden miteinander und sichern Sie diese mit einem Kabelverbinder. Achten Sie darauf, dass alle Verbindungen in die Anschlussdose geschoben werden.

Montage der Leuchte

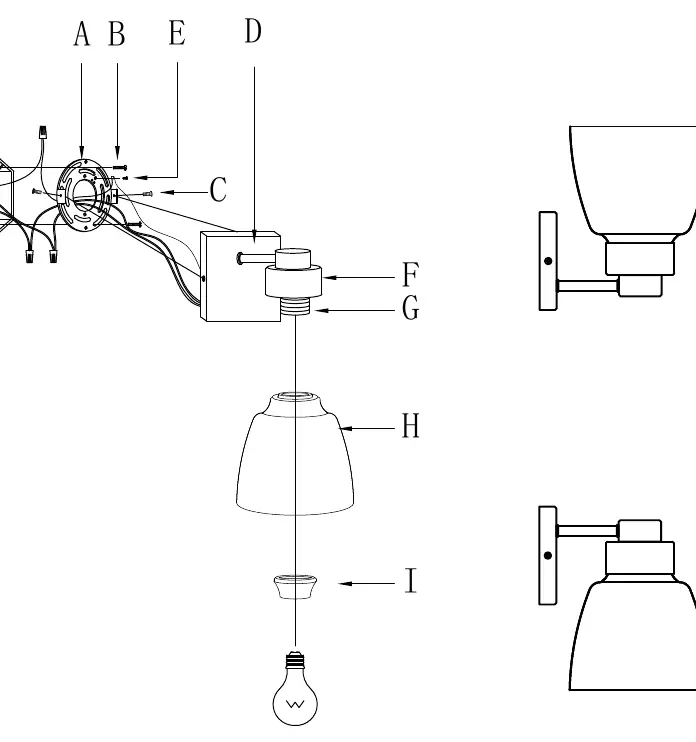

1. Platzieren Sie die Rückplatte (D) der Leuchte über dem Montagebügel (A).
2. Richten Sie die Löcher der Rückplatte mit denen des Montagebügels aus.
3. Setzen Sie die seitlichen Schrauben (C) ein und ziehen Sie diese fest, bis die Leuchte sicher und bündig an der Wand anliegt.
4. Heben Sie den Schirm (H) zur Fassung (G) und in den Lampenbecher (F).
5. Sichern Sie den Schirm mit dem Fassungsring (I).
6. Setzen Sie eine geeignete Glühbirne (J) (nicht im Lieferumfang enthalten) in die Fassung ein. Achten Sie darauf, die maximale Wattzahl nicht zu überschreiten.
7. Schalten Sie den Strom wieder ein und testen Sie die Leuchte.
