Bedienungsanleitung für gofanco 04-0290A 1080p Wireless HDMI Extender 100m

Wichtige Informationen aus der Anleitung

Dieses Dokument dient als Installations- und Bedienungsanleitung für den gofanco 1080p Wireless HDMI Extender (100m). Das Gerät ermöglicht die drahtlose Übertragung von HDMI-Signalen über eine Distanz von bis zu 100 Metern. Bitte beachten Sie, dass Hindernisse wie dicke Wände, Ziegel oder Glas sowie elektronische Interferenzen die Reichweite verringern können.

Hardware-Installation

1. Schalten Sie alle Geräte (HDMI-Quelle und Display) aus.
2. Montieren Sie die mitgelieferten Antennen an Sender (TX) und Empfänger (RX).
3. Verbinden Sie die HDMI-Quelle mit dem HDMI-Eingang des Senders.
4. Verbinden Sie das HDMI-Display mit dem HDMI-Ausgang des Empfängers.

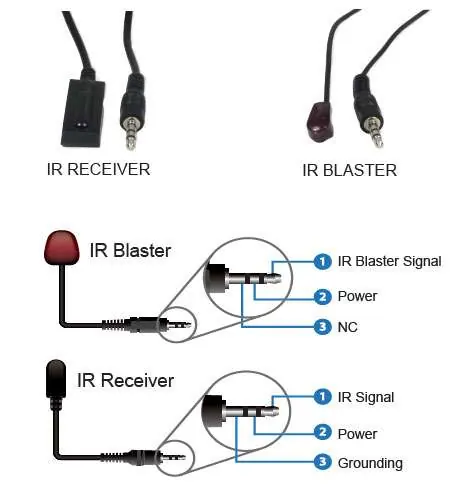

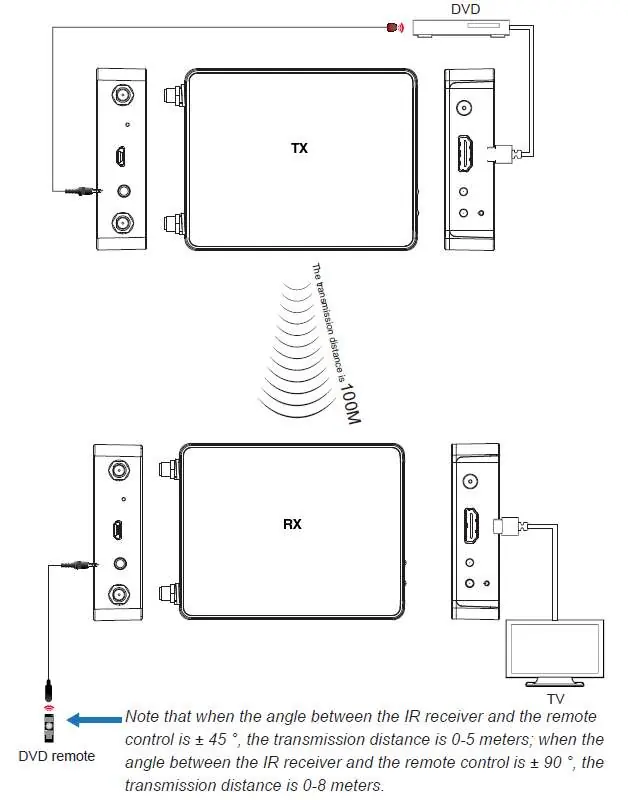

5. Optional: Schließen Sie die IR-Kabel an, um die Quelle vom Standort des Displays aus zu steuern.
6. Schließen Sie die Netzteile an und schalten Sie die Geräte ein.

Kopplungsanweisungen

Falls die Geräte nicht automatisch verbinden, führen Sie folgende Schritte aus:

1. Trennen Sie alle Geräte vom Strom.
2. Verbinden Sie den HDMI-Ausgang des TX mit dem HDMI-Eingang des RX mittels eines HDMI-Kabels.
3. Schalten Sie den RX ein und warten Sie, bis Power- und Link-LED dauerhaft leuchten.
4. Schalten Sie den TX ein. Nach erfolgreicher Kopplung blinken die Link-LEDs.
5. Schalten Sie beide Geräte aus und entfernen Sie das Verbindungskabel.

Fehlerbehebung

• Kein Bild: Prüfen Sie, ob die Quelle eingeschaltet ist, die HDMI-Kabel fest sitzen und die Link-LEDs leuchten. Führen Sie ggf. einen Reset durch (Reset-Taste 5 Sekunden gedrückt halten).
• Schlechte Videoqualität: Ändern Sie die Antennenausrichtung, verringern Sie die Distanz zwischen den Geräten oder entfernen Sie Hindernisse.

Technische Daten

• Auflösung: bis zu 1080p bei 60Hz
• Funkfrequenz: 5GHz
• Latenz: unter 120ms
• Stromversorgung: 5VDC/2A
• Betriebstemperatur: 0 bis 40 Grad Celsius
