Installationsanleitung für Globo LED 19W SMD Deckenleuchte 67288D
Installationsanleitung für die Globo LED 19W SMD Deckenleuchte 67288D. Diese Anleitung enthält wichtige Schritte zur Montage und zum elektrischen Anschluss der Leuchte.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Globo 67288D ist eine LED-Deckenleuchte mit fest verbautem Leuchtmittel. Die Installation erfolgt durch Montage der Halterung und Anschluss an das 230V-Netz gemäß der beiliegenden grafischen Anleitung. S. 1
Wichtigste Schritte
- Stromversorgung vor der Montage ausschalten. S. 1
- Elektrischen Anschluss (L und N) vornehmen. S. 1
Wartung und Reset
- Das Leuchtmittel und das Betriebsgerät sind nicht austauschbar. S. 2, 3, 4
Weitere 2 Antworten anzeigen Weniger anzeigen
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Leistung | 19W | Stromverbrauch | S. 1 |
| Spannung | 220-240V~ 50/60Hz | Betriebsspannung | S. 1 |
Wo es im PDF steht
- Installationsanleitung S. 1
- Sicherheitshinweise S. 2, 3, 4
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument enthält die Installationsanweisungen für die Globo LED 19W SMD Deckenleuchte (Modell 67288D). Die Anleitung ist primär grafisch aufgebaut und zeigt die notwendigen Schritte für die sichere Montage und den elektrischen Anschluss. Bitte beachten Sie, dass das LED-Leuchtmittel und das Betriebsgerät fest mit dem Produkt verbunden sind und nicht ausgetauscht werden können.
Montage und Installation
Die Installation muss durch eine fachkundige Person unter Beachtung der geltenden Sicherheitsvorschriften erfolgen.
- Stromversorgung unterbrechen: Schalten Sie vor Beginn der Arbeiten die Stromzufuhr am Sicherungskasten aus (Schritt A).
- Vorbereitung: Markieren Sie die Bohrlöcher an der Decke und montieren Sie die Halterung.
- Elektrischer Anschluss: Verbinden Sie die Stromkabel mit der Lüsterklemme. Achten Sie auf die korrekte Zuordnung von Phase (L) und Neutralleiter (N).
- Befestigung: Setzen Sie die Leuchte auf die Halterung und befestigen Sie diese sicher.
- Inbetriebnahme: Schalten Sie die Stromversorgung nach Abschluss der Montage wieder ein (Schritt C).
Sicherheitshinweise
Das Produkt enthält eine fest verbaute LED-Lichtquelle der Energieeffizienzklasse F. Aufgrund der Konstruktion ist die Lichtquelle nicht austauschbar. Auch das Betriebsgerät (Treiber) ist nicht austauschbar. Versuchen Sie nicht, das Gehäuse zu öffnen oder die LED-Einheit zu entfernen, da dies das Produkt dauerhaft beschädigen kann.
Herstellerinformationen
GLOBO Handels GmbH
Praktische Hilfe
Typische Probleme
Leuchte lässt sich nicht einschalten
Überprüfen Sie, ob die Stromzufuhr am Sicherungskasten eingeschaltet ist und ob die Kabel (L und N) korrekt in der Lüsterklemme sitzen.
Leuchtmittel defekt
Das Leuchtmittel ist fest verbaut und nicht austauschbar. Bei einem Defekt muss die gesamte Leuchte ersetzt werden.
Vor der Verwendung
- Stromversorgung am Sicherungskasten ausschalten
- Geeignetes Werkzeug für die Deckenmontage bereithalten
- Tragfähigkeit der Decke prüfen
- Prüfen, ob die Spannungsversorgung 220-240V entspricht
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- 220-240V~ 50/60Hz
- Betriebsspannung für den Anschluss an das europäische Stromnetz.

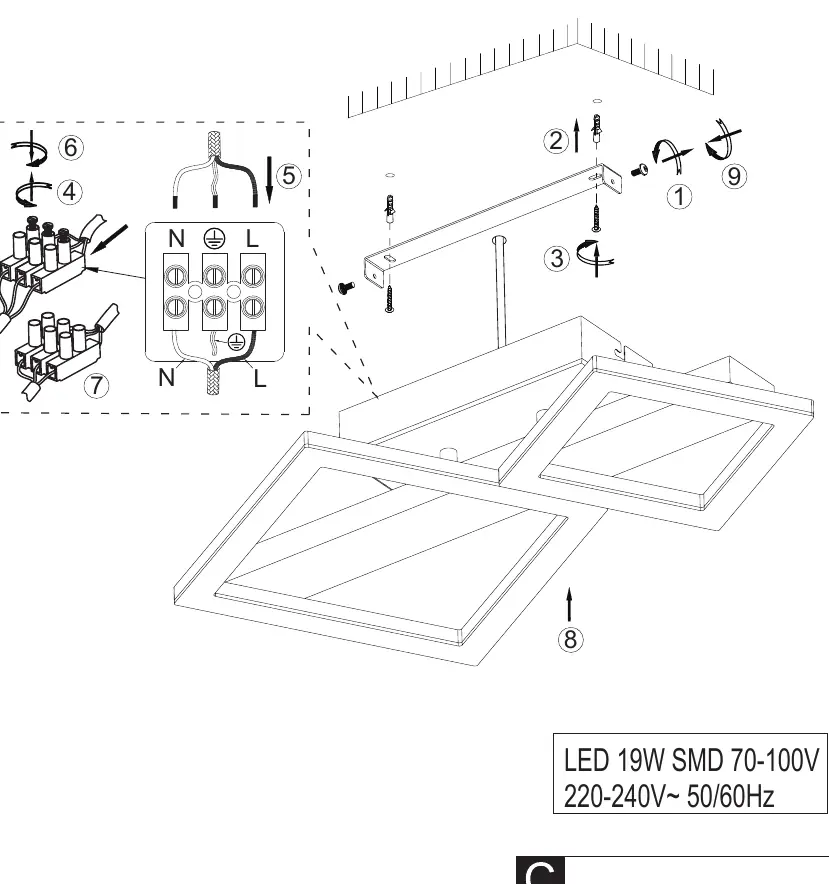

Abbildungen und Diagramme
- Schritt A: Strom ausschalten
- Schritt 1-9: Montage- und Verkabelungsreihenfolge
- Schritt C: Strom einschalten
Modellkompatibilität
- Nicht für den Austausch von Leuchtmitteln geeignet
- Nur für den Innenbereich geeignet (gemäß üblicher Deckenleuchten-Spezifikation)
