Deckenventilator mit Beleuchtung Globo Lighting 03671N
Erfahren Sie, wie Sie den Deckenventilator Globo Lighting 03671N installieren und bedienen. Diese Anleitung enthält Schritte zur Montage, Fernbedienungsfunktionen und Sicherheitshinweise.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der Deckenventilator Globo Lighting 03671N ist mit einer 2.4G RF-Fernbedienung ausgestattet, die eine Steuerung von Ventilatorgeschwindigkeit, Lichtfarbe und Timer-Funktionen ermöglicht. Bitte beachten Sie, dass die LED-Lichtquelle und das Betriebsgerät fest verbaut sind und nicht ausgetauscht werden können. Vor Beginn der Arbeiten muss die Stromzufuhr am Sicherungskasten unterbrochen werden.
Montage und Installation
Die Installation erfordert grundlegende handwerkliche Fähigkeiten. Stellen Sie sicher, dass die Deckenstruktur das Gewicht des Ventilators tragen kann.
- Vorbereitung: Schalten Sie den Strom am Sicherungskasten aus.
- Deckenhalterung: Befestigen Sie die Halterung je nach Deckenbeschaffenheit (Beton oder Holz) mit den entsprechenden Schrauben und Dübeln.
- Ventilatorflügel: Montieren Sie die Flügel an der Motoreinheit. Achten Sie darauf, dass die Flügel korrekt ausgerichtet sind.
- Elektrischer Anschluss: Verbinden Sie die Kabel (L und N) gemäß den Markierungen an der Anschlussklemme.
- Endmontage: Setzen Sie das Gehäuse auf die Deckenhalterung und befestigen Sie es mit den mitgelieferten Schrauben. Montieren Sie abschließend die Lichtabdeckung.
Bedienung und Fernbedienung

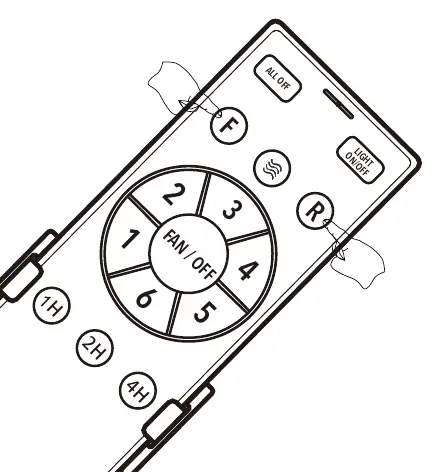

Die Fernbedienung ermöglicht die volle Kontrolle über das Gerät:
- Ventilator: 6 Geschwindigkeitsstufen, Vorwärts- und Rückwärtslauf (für Sommer- und Winterbetrieb), Natural Wind Modus.
- Licht: Ein-/Ausschalten, Einstellung der Farbtemperatur (3000K, 4500K, 6000K).
- Timer: Einstellbar auf 1H, 2H oder 4H.
- Memory-Funktion: Speichert die letzte Einstellung nach dem Ausschalten.
- Kopplung: Falls die Fernbedienung nicht reagiert, kann eine erneute Kopplung erforderlich sein (siehe Anleitung für Details zur Stromunterbrechung und Kopplungssequenz).
Wartung und Sicherheit
Das Gerät ist wartungsarm. Reinigen Sie die Oberflächen bei Bedarf mit einem trockenen Tuch. Da die Lichtquelle und der Treiber fest verbaut sind, ist bei einem Defekt dieser Komponenten ein Austausch nicht möglich; das gesamte Gerät muss gegebenenfalls ersetzt werden. Verwenden Sie nur die spezifizierten Batterien (2x AAA R03 1.5V) für die Fernbedienung.
Praktische Hilfe
Typische Probleme
Fernbedienung reagiert nicht
Prüfen Sie, ob die Batterien (2x AAA R03 1.5V) korrekt eingelegt sind. Führen Sie ggf. den Kopplungsvorgang erneut durch, indem Sie den Strom kurz unterbrechen und die Kopplungssequenz gemäß Anleitung wiederholen.
Lichtquelle defekt
Die LED-Lichtquelle und das Betriebsgerät sind fest verbaut und nicht austauschbar. Bei einem Defekt ist das Produkt nicht reparabel.
Vor der Verwendung
- Stromversorgung am Sicherungskasten ausschalten.
- Geeignetes Werkzeug (Schraubendreher, Schraubenschlüssel) bereitlegen.
- Batterien (2x AAA) in die Fernbedienung einlegen.
- Deckenbeschaffenheit (Beton oder Holz) für die Montage prüfen.
- Alle Teile auf Vollständigkeit prüfen (Flügel, Halterung, Schrauben).
Technische Daten in der Praxis
- 2.4G RF Fernbedienung
- Funkfernbedienung zur Steuerung von Ventilator und Licht ohne direkte Sichtverbindung.
- Memory-Funktion
- Speichert die letzte Einstellung (Licht/Ventilator) nach dem Ausschalten.
- Vorwärts/Rückwärts
- Ändert die Drehrichtung der Flügel für Sommer- (kühlt) oder Winterbetrieb (verteilt warme Luft).
Abbildungen und Diagramme

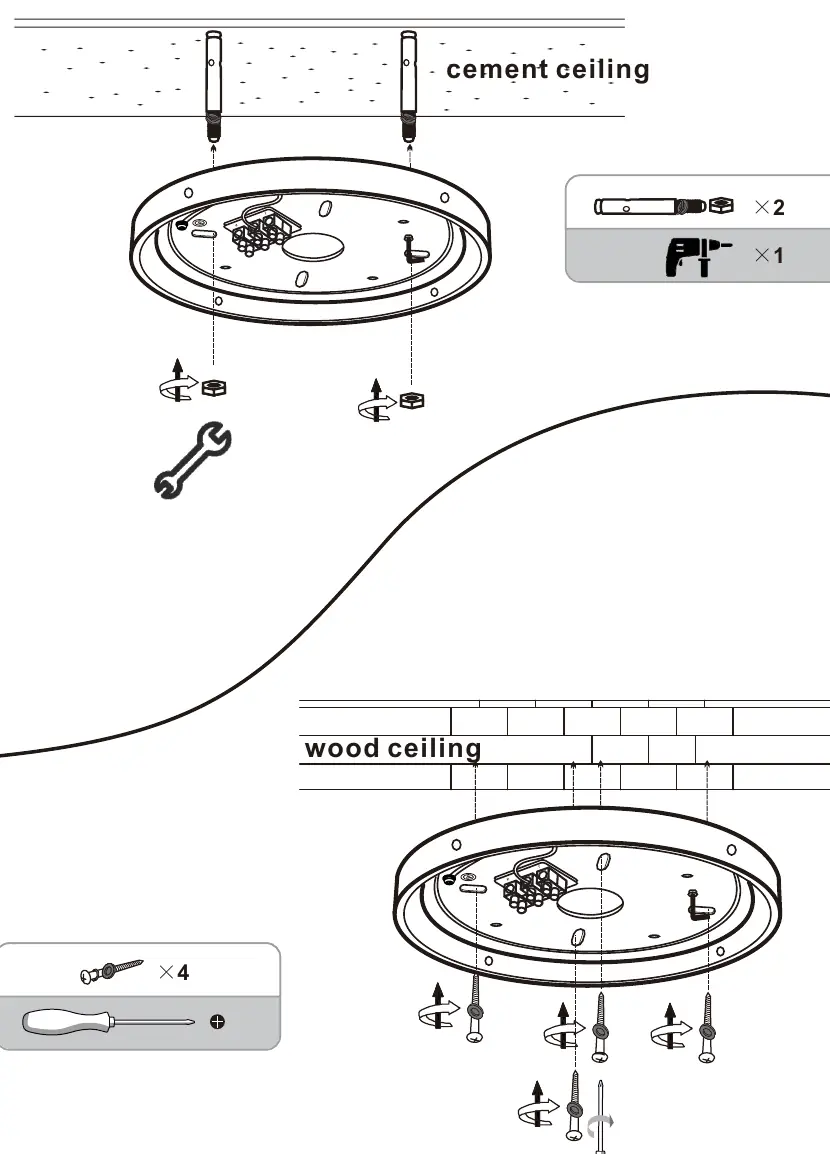

- Schritt 1: Montage der Deckenhalterung an Beton- oder Holzdecke.

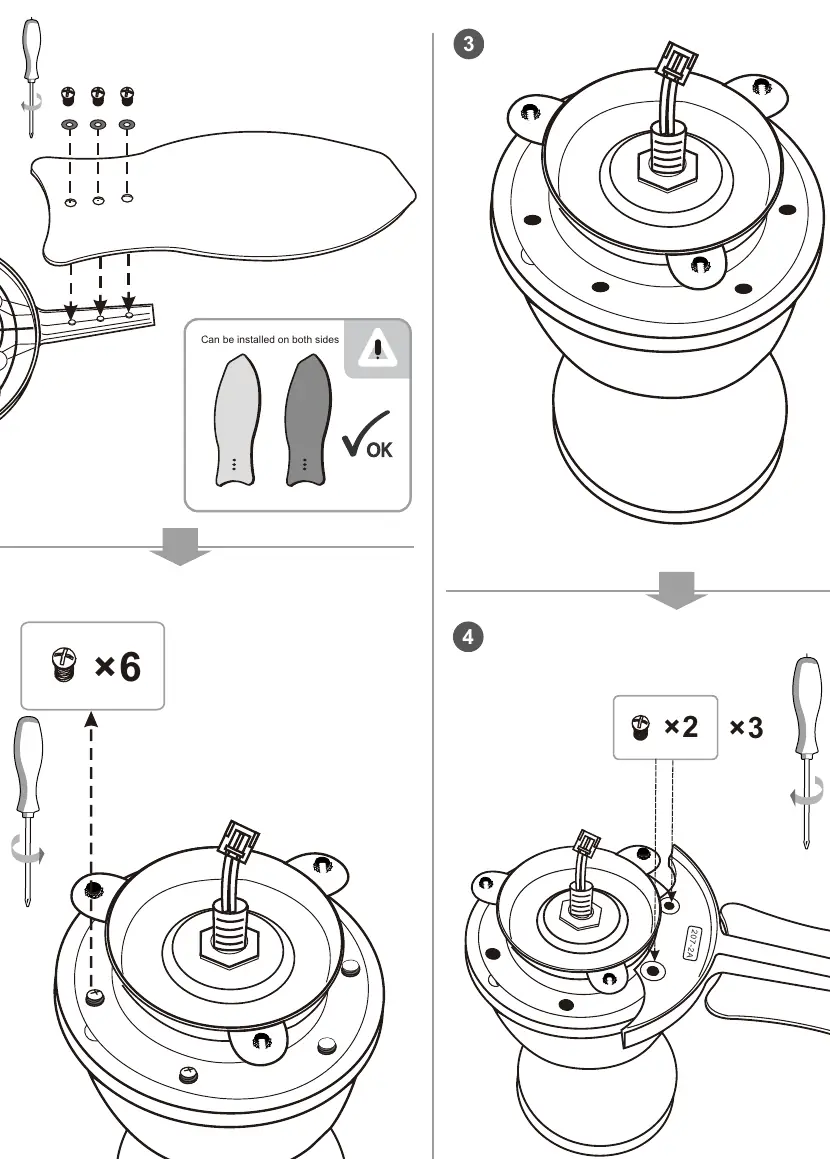

- Schritt 2: Montage der Ventilatorflügel an der Motoreinheit.

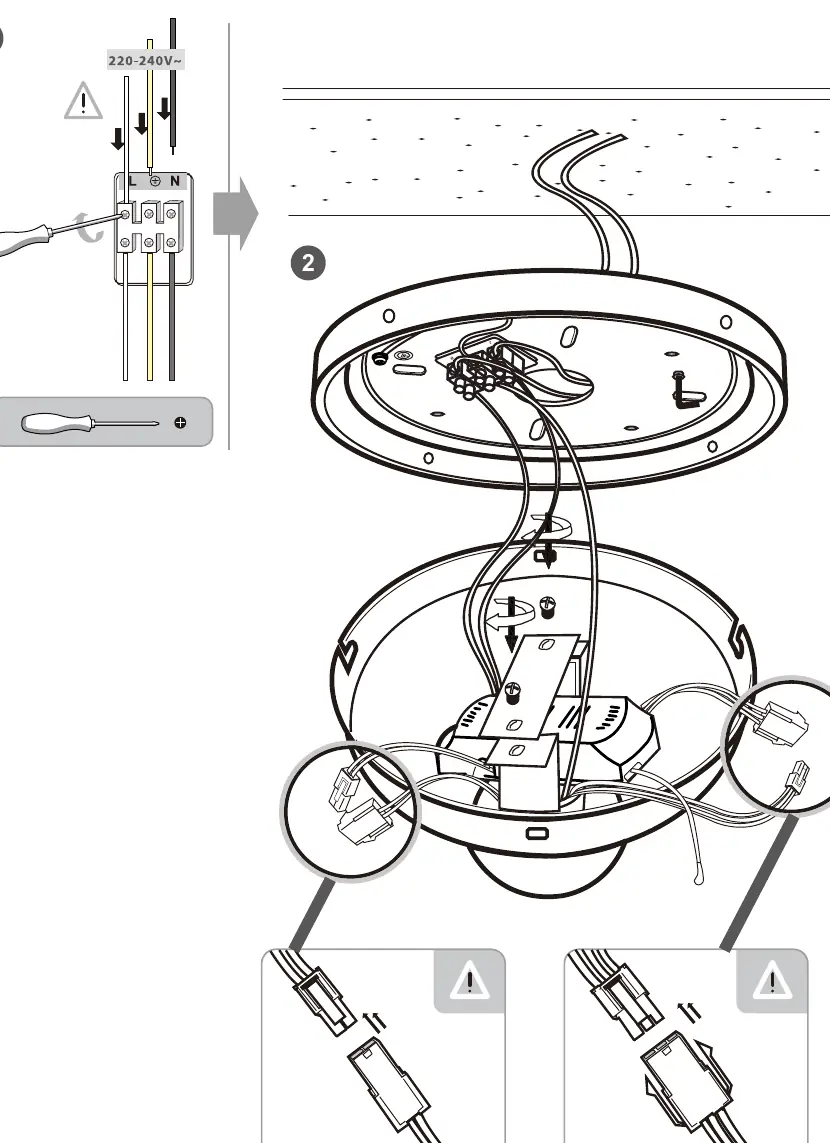

- Schritt 3: Elektrischer Anschluss der Kabel (L/N).

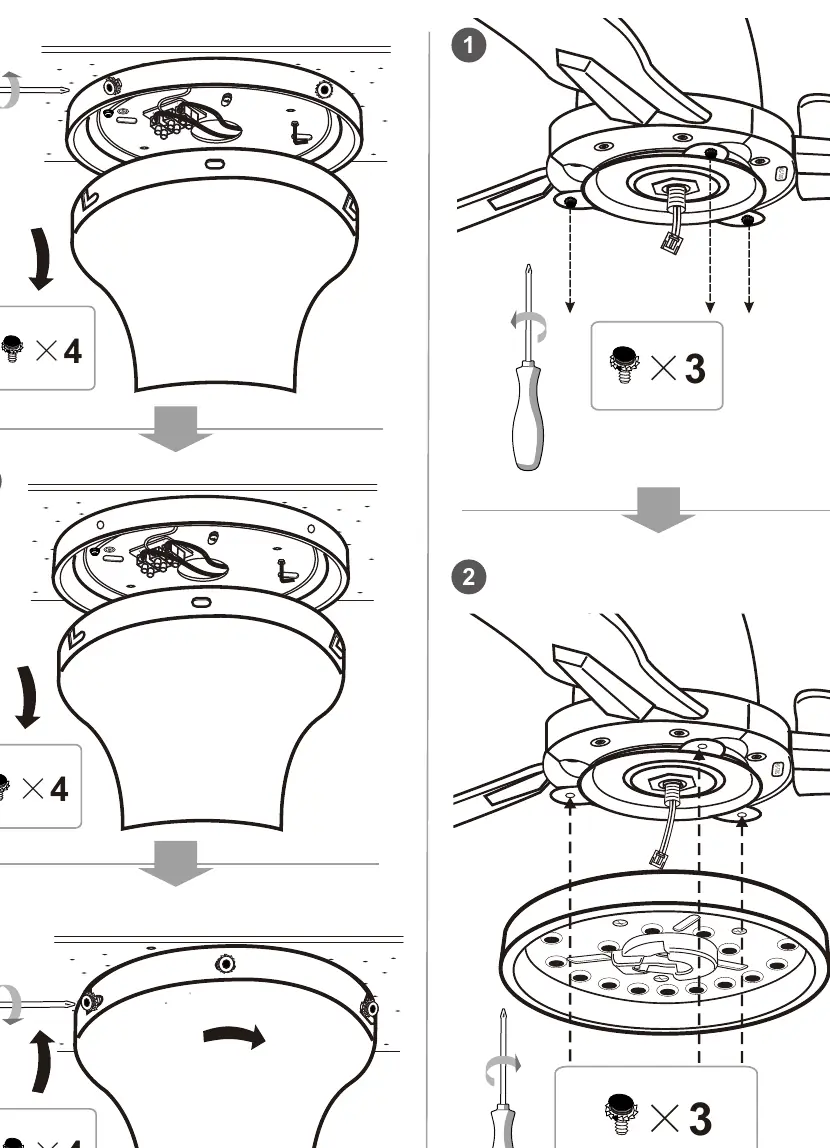

- Schritt 4: Endmontage des Gehäuses und der Lichtabdeckung.
Modellkompatibilität
- Nicht für den Austausch der Lichtquelle oder des Treibers geeignet.
- Nur für den Innenbereich geeignet.
