Bedienungsanleitung für Deckenventilator Costway 10001US-CF-CYSE-CA

Wichtige Informationen aus der Anleitung

Diese Anleitung enthält wichtige Sicherheits- und Installationshinweise für den Costway Deckenventilator 10001US-CF-CYSE-CA. Vor Beginn der Arbeiten muss die Stromzufuhr am Sicherungskasten unterbrochen werden. Der Ventilator muss an einer Deckenanschlussdose montiert werden, die für eine Last von mindestens 15,9 kg (35 lbs) ausgelegt ist. Der Mindestabstand zwischen den Flügelspitzen und dem Boden muss 2 Meter (7 ft) betragen.

Lieferumfang und Werkzeuge

Stellen Sie sicher, dass alle Teile vorhanden sind. Benötigte Werkzeuge: Kreuzschlitzschraubendreher, Schlitzschraubendreher, Abisolierzange, Leiter und Isolierband.

Installation der Deckenhalterung

Holzdecke: Markieren Sie die Positionen für die 4 selbstschneidenden Schrauben unter Verwendung der Halterung als Schablone. Bohren Sie 3-mm-Löcher und befestigen Sie die Halterung.

Betondecke: Verwenden Sie einen 8-mm-Bohrer für die Decke. Setzen Sie die Dehnschrauben ein und befestigen Sie die Halterung mit Unterlegscheiben und Muttern.

Montage des Ventilators

Führen Sie die Motorkabel durch die Stange. Setzen Sie die Kugel der Stange in die Halterung ein und drehen Sie den Ventilator, bis die Nut in der Halterung einrastet. Die Stange darf sich nach korrekter Montage nicht mehr drehen.

Elektrische Anschlüsse

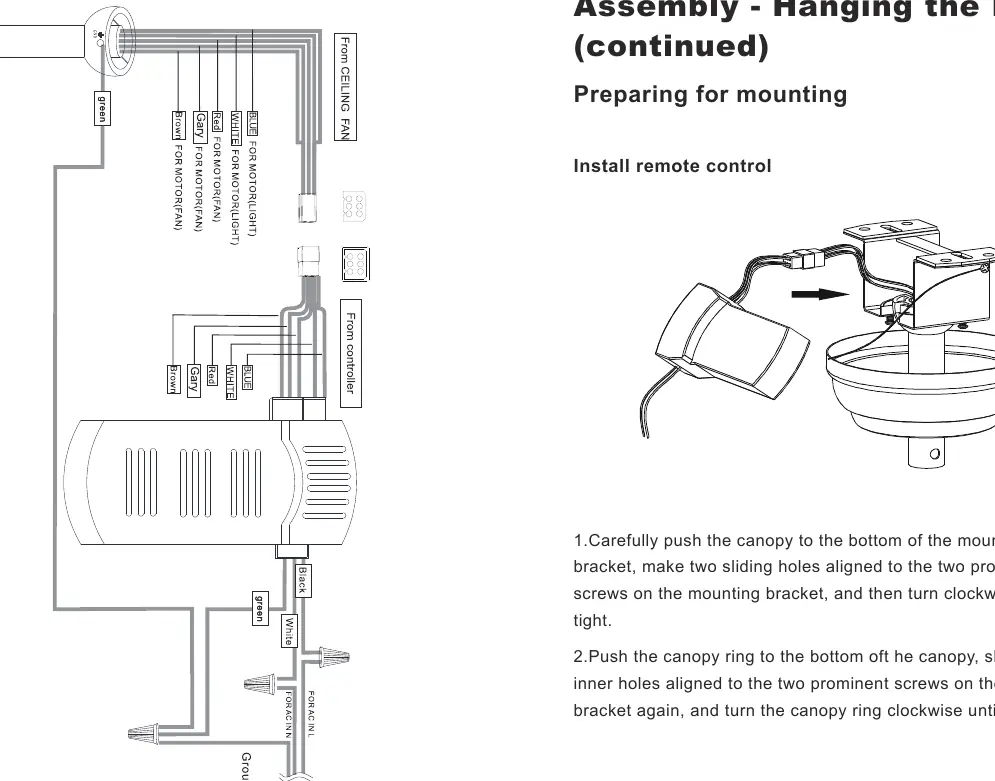

Verbinden Sie die Kabel gemäß dem Schaltplan. Verwenden Sie die mitgelieferten Kunststoff-Kabelverbinder und sichern Sie diese mit Isolierband. Achten Sie darauf, dass keine losen Drähte aus den Verbindern ragen. Verstauen Sie die Kabel sorgfältig in der Anschlussdose.

Montage der Flügel und Beleuchtung

Entfernen Sie die Transportsicherungen (Gummistopfen) am Motor. Befestigen Sie die Flügel mit den mitgelieferten Schrauben am Motor. Montieren Sie das LED-Lichtmodul, indem Sie es magnetisch am Gehäuse befestigen und die Kabel gemäß den Farben (Weiß zu Weiß, Blau zu Blau) verbinden. Schrauben Sie den Lampenschirm gegen den Uhrzeigersinn fest.

Bedienung der Fernbedienung

Die Fernbedienung steuert die 6 Geschwindigkeitsstufen, die Lichtfunktion, den Timer (1h, 4h, 8h) und die Drehrichtung (Vorwärts/Rückwärts). Halten Sie die F/R-Taste für 2 Sekunden gedrückt, um die Drehrichtung zu ändern (ein Piepton bestätigt den Vorgang).

Fehlerbehebung

• Ventilator startet nicht: Sicherungen prüfen, Kabelverbindungen im Gehäuse kontrollieren.
• Ventilator wackelt: Alle Schrauben an Flügeln und Halterung nachziehen. Abstände der Flügel zur Decke messen und ggf. ausgleichen.
