Bedienungsanleitung Deckenventilator Globo Lighting 03672B

Schnellstartanleitung und Bedienungshilfe für den Deckenventilator Globo Lighting 03672B. Erfahren Sie alles über Montage, Fernbedienung, Lichtsteuerung und Fehlerbehebung.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Stromversorgung vor der Montage ausschalten Seite 1 Montage der Deckenhalterung Seite 5 Montage der Ventilatorblätter Seite 6 Elektrischer Anschluss Seite 7 Endmontage Seite 8

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die Installation und Bedienung des Deckenventilators Globo Lighting 03672B. Vor Beginn der Montage muss die Stromzufuhr am Sicherungskasten zwingend unterbrochen werden. Der Ventilator ist für den Innenbereich konzipiert und verfügt über eine 2.4G RF-Fernbedienung zur Steuerung von Lüftergeschwindigkeit, Lichtfarbe und Timer.

Stromversorgung vor der Montage ausschalten
Stromversorgung vor der Montage ausschalten

Montage und Installation

Die Installation erfordert grundlegende handwerkliche Kenntnisse. Stellen Sie sicher, dass die Deckenstruktur (Beton oder Holz) das Gewicht des Ventilators tragen kann.

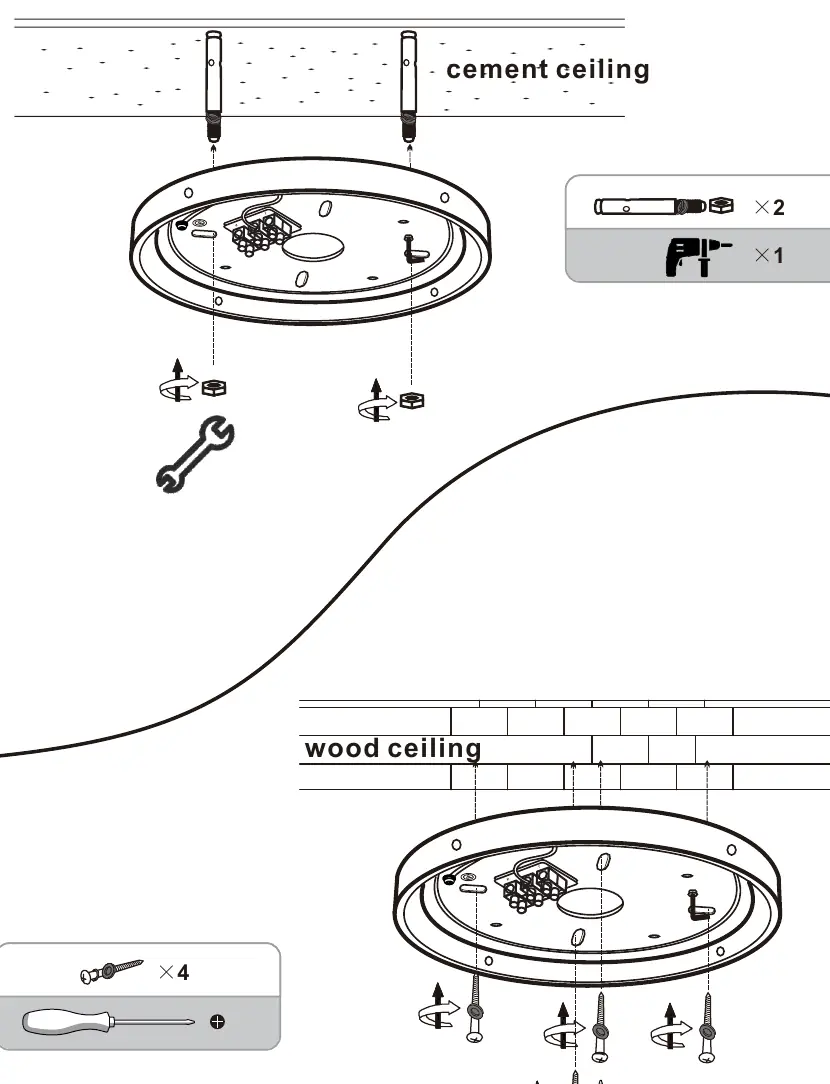

Montage der Deckenhalterung
Montage der Deckenhalterung

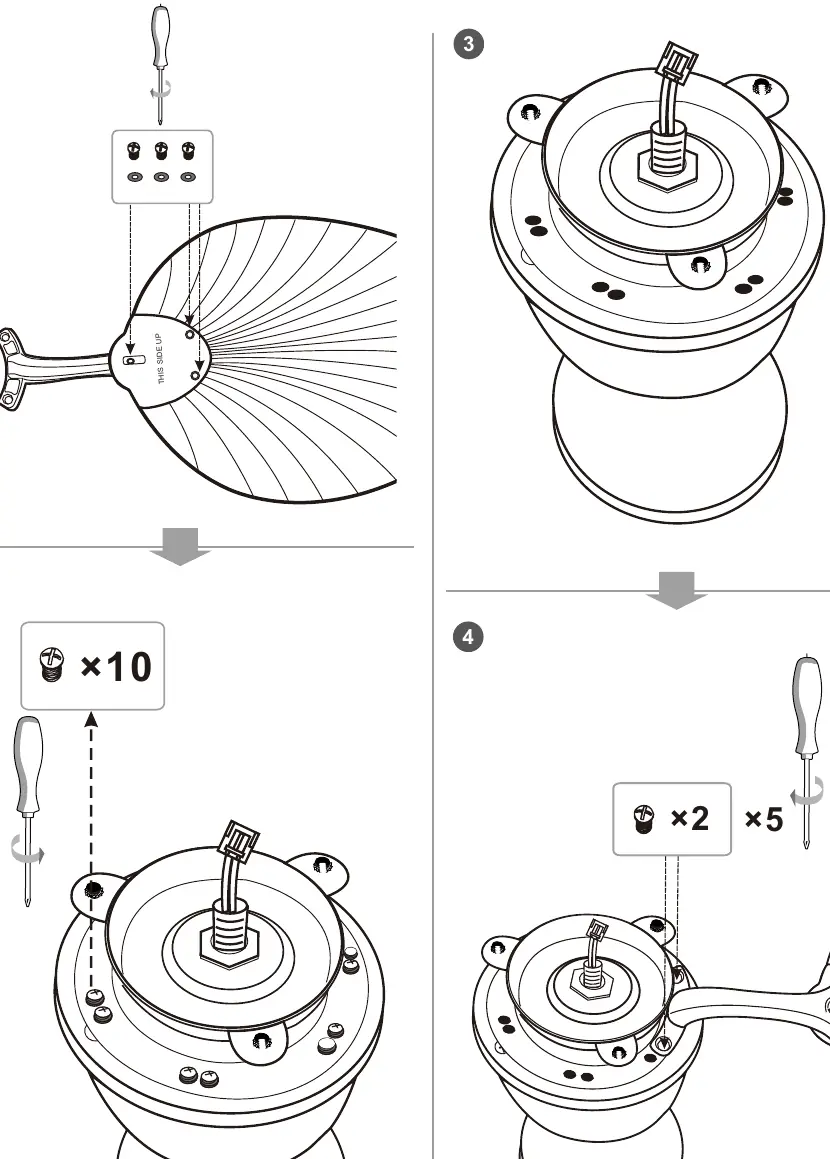

Montage der Ventilatorblätter
Montage der Ventilatorblätter

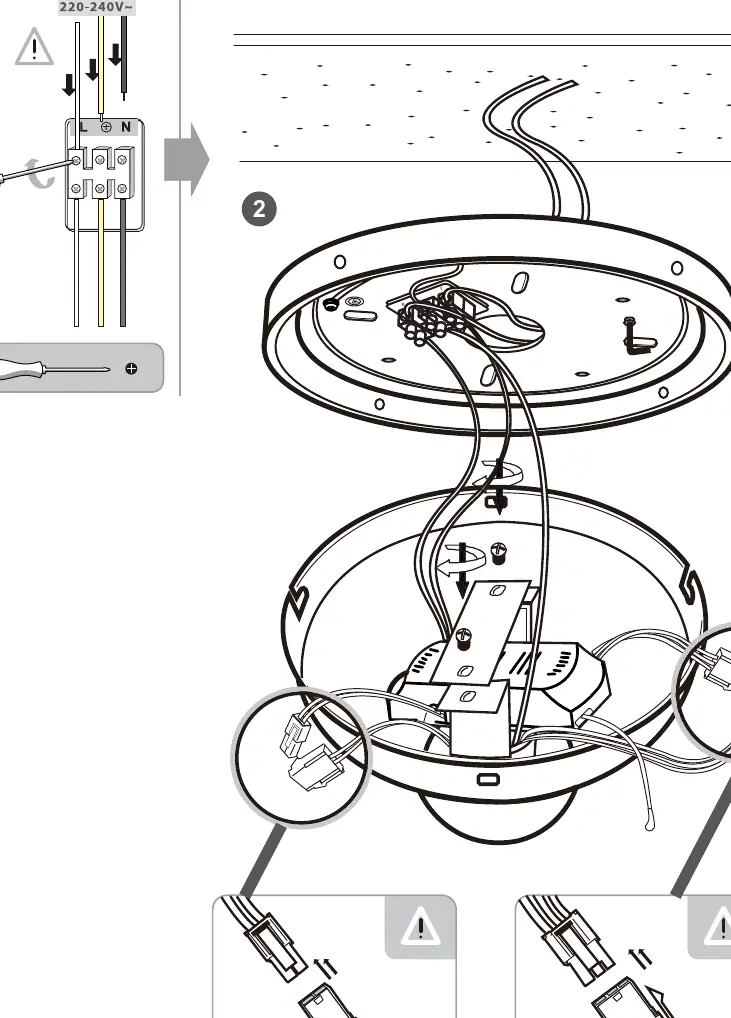

Elektrischer Anschluss
Elektrischer Anschluss

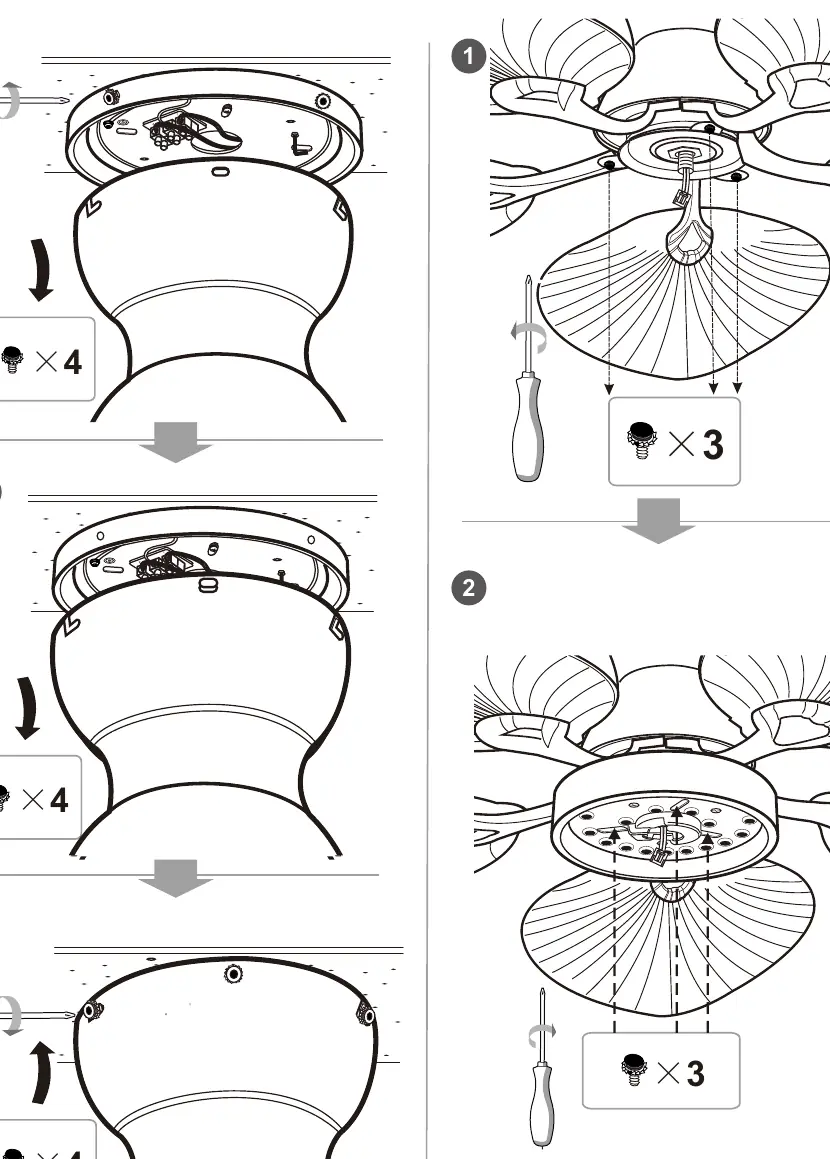

Endmontage
Endmontage
  • Deckenhalterung: Befestigen Sie die Halterung je nach Deckenbeschaffenheit (Beton oder Holz) mit dem mitgelieferten Montagematerial.
  • Verkabelung: Schließen Sie die Stromversorgung (L und N) gemäß den Schaltplänen an. Achten Sie auf die korrekte Verbindung der Steckverbinder.
  • Ventilatorblätter: Montieren Sie die 5 Ventilatorblätter an der Motoreinheit.
  • Abschluss: Setzen Sie die Lichtabdeckung auf und sichern Sie diese.

Fernbedienung und Funktionen

Die Fernbedienung ermöglicht die vollständige Kontrolle über den Ventilator:

  • Lüftergeschwindigkeit: 6 Stufen wählbar.
  • Timer: Einstellbar auf 1, 2 oder 4 Stunden.
  • Lichtsteuerung: Umschalten zwischen 3000K, 4500K und 6000K Farbtemperatur.
  • Lüfterrichtung: Vorwärts- und Rückwärtslauf (Sommer-/Winterbetrieb).
  • Memory-Funktion: Speichert die letzte Einstellung.

Technische Daten

  • Spannung: 220-240V~50Hz
  • Motorleistung: Max. 35W
  • Lichtleistung: 1x Max. 22W LED
  • Frequenzband: 433MHz
  • Sendeleistung:< 2dBm
  • Batterie Fernbedienung: 2x AAA (R03)

Praktische Hilfe

Typische Probleme

Ventilator oder Licht reagiert nicht

Prüfen Sie, ob die Batterien der Fernbedienung (2x AAA) korrekt eingelegt sind und ob die Stromversorgung am Sicherungskasten eingeschaltet ist.

Lichtfarbe lässt sich nicht ändern

Nutzen Sie die Fernbedienung oder den Wandschalter gemäß der Anleitung, um durch die Farbtemperaturen (3000K/4500K/6000K) zu schalten.

Vor der Verwendung

  • Stromversorgung am Sicherungskasten ausschalten.
  • Batterien (2x AAA) in die Fernbedienung einlegen.
  • Montagefläche (Beton oder Holz) auf Tragfähigkeit prüfen.
  • Alle benötigten Werkzeuge (Schraubendreher, Bohrer) bereitlegen.
