Bedienungsanleitung für Globe 1-Light Wandleuchte
Erfahren Sie, wie Sie Ihre Globe 1-Light Wandleuchte sicher installieren und bedienen. Diese Anleitung enthält detaillierte Schritte für die Plug-in- und Festverdrahtungs-Installation sowie wichtige Sicherheitshinweise und technische...
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Diese Anleitung unterstützt den Benutzer bei der Installation der Globe 1-flammigen Wandleuchte, entweder als Stecker-Leuchte oder als fest verdrahtete Leuchte. S. 3, 4
Wichtigste Schritte
- Stromversorgung unterbrechen S. 2
- Installation als Stecker-Leuchte S. 3
- Installation als Festanschluss S. 4
Erste Inbetriebnahme
- Vorbereitung der Installation S. 2
- Montage der Leuchte S. 3, 4
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Leuchtmittel | 1x E26 Sockel | Erfordert 1 Leuchtmittel mit E26-Sockel, maximal 60 Watt. | S. 4 |
Wo es im PDF steht
- Sicherheitshinweise S. 1
- Vorbereitung und Hardware S. 2
- Installation (Stecker) S. 3
- Installation (Festanschluss) S. 4
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Installation und den Betrieb der Globe 1-Light Wandleuchte. Das Gerät kann entweder als Plug-in-Leuchte (mit Stecker) oder als fest verdrahtete Leuchte installiert werden. Vor Beginn der Arbeiten muss die Stromzufuhr am Sicherungskasten unterbrochen werden.
Sicherheitshinweise
- Schalten Sie vor Beginn der Arbeiten den Strom am Hauptschalter oder Sicherungskasten aus.
- Verwenden Sie bei Unsicherheit einen Spannungsprüfer, um sicherzustellen, dass die Leitung stromlos ist.
- Die Leuchte ist für den Innenbereich konzipiert.
- Bei der Festverdrahtung sollte die Installation von einem qualifizierten Elektriker durchgeführt werden, um die Einhaltung lokaler Bauvorschriften zu gewährleisten.
Lieferumfang
Stellen Sie sicher, dass alle Teile vorhanden sind:
- Wandanker (2)
- Befestigungsschrauben (2)
- Stecker
- Rückplatte
- Schrauben für Anschlussdose (2)
- Drahtverbinder (3)
- Montagehalterung
- Schrauben für Baldachin (2)
- Mutter
Vorbereitung der Installation
Schalten Sie den Wandschalter auf "OFF" und unterbrechen Sie die Stromzufuhr am Sicherungskasten. Stellen Sie sicher, dass der Bereich, in dem die Leuchte montiert werden soll, stromlos ist.
Plug-in Installation
- Markieren Sie die Position für die Wandanker und bohren Sie die Löcher.
- Befestigen Sie die Rückplatte mit den Schrauben an der Wand.

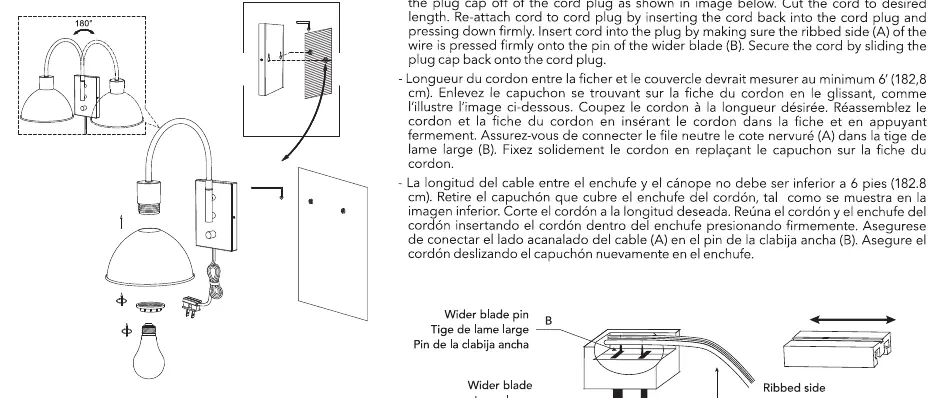

- Anpassung der Kabellänge (optional): Entfernen Sie die Kappe vom Stecker. Kürzen Sie das Kabel auf die gewünschte Länge. Führen Sie das Kabel wieder in den Stecker ein, achten Sie dabei auf die korrekte Ausrichtung der gerippten Seite (A) zur breiteren Klinge (B) des Steckers.
Festverdrahtung (Hardwire)
- Entfernen Sie das Kabel von der Leuchte, indem Sie die Schrauben an der Rückplatte lösen und die Drähte abklemmen.
- Installieren Sie die Montagehalterung an der Anschlussdose.
- Verbinden Sie die Drähte: Verbinden Sie das Erdungskabel mit der Erdungsschraube, das weiße Kabel (neutral) mit dem weißen Kabel der Dose und das schwarze Kabel (stromführend) mit dem schwarzen Kabel der Dose. Verwenden Sie die mitgelieferten Drahtverbinder und sichern Sie die Verbindungen mit Isolierband.
- Befestigen Sie den Baldachin an der Anschlussdose und sichern Sie ihn mit den Schrauben.
- Verwenden Sie die Mutter, um die Leuchte an der Halterung zu befestigen.
Technische Daten
Die Leuchte benötigt ein Leuchtmittel mit E26-Sockel, maximal 60 Watt (nicht im Lieferumfang enthalten).
Herstellerinformationen
Globe Electric
Praktische Hilfe
Typische Probleme
Leuchte funktioniert nicht nach der Installation
Überprüfen Sie, ob die Stromzufuhr am Sicherungskasten eingeschaltet ist und ob alle Kabelverbindungen korrekt und fest sitzen.
Kabel ist zu lang
Das Kabel kann bei der Plug-in-Installation gekürzt werden. Befolgen Sie die Anweisungen zur Demontage des Steckers und achten Sie beim Wiedereinbau auf die korrekte Polung (gerippte Seite an breite Klinge).
Vor der Verwendung
- Strom am Sicherungskasten ausschalten
- Spannungsfreiheit mit einem Spannungsprüfer verifizieren
- Geeignetes Leuchtmittel (E26, max. 60W) bereithalten
- Werkzeug (Schraubendreher, Bohrer) bereitstellen
- Alle im Lieferumfang enthaltenen Teile auf Vollständigkeit prüfen
Abbildungen und Diagramme
- Die Anleitung enthält ein Verdrahtungsschema für die Festverdrahtung, das zeigt, wie Erdungs-, Neutral- und stromführende Drähte mit den entsprechenden Leitungen der Hausinstallation verbunden werden.
Modellkompatibilität
- Nur für den Innenbereich geeignet.
- Nicht für die Verwendung mit Dimmern geeignet, sofern nicht explizit vom Leuchtmittelhersteller angegeben.
