Installationsanleitung für Globe Electric 63000057 3-teiliges Badezimmer-Set
Installationsanleitung für das Globe Electric 63000057 3-teiliges Badezimmer-Set. Enthält Anweisungen zur Montage der Waschtischleuchte, des Handtuchrings und des Toilettenpapierhalters sowie wichtige Sicherheitshinweise für die...
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das Globe Electric 63000057 ist ein 3-teiliges Badezimmer-Set bestehend aus einer Waschtischleuchte, einem Handtuchring und einem Toilettenpapierhalter. Die Leuchte benötigt zwei E26-Leuchtmittel (max. 60W). S. 2, 3
Wichtigste Schritte
- Stromzufuhr vor der Installation der Leuchte am Hauptschalter oder Sicherungskasten unterbrechen. S. 2
- Verkabelung der Leuchte: Erdungskabel an Erdung, weißes Kabel an Neutralleiter, schwarzes Kabel an stromführenden Leiter. S. 2
Probleme und Lösungen
Leuchte leuchtet nicht
Stromversorgung prüfen, Leuchtmittel auf korrekten Sitz prüfen, Verkabelung überprüfen.
S. 2Wartung und Reset
- Zur Reinigung der Leuchte Strom ausschalten und ein weiches, feuchtes Tuch verwenden. S. 2
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Leuchtmitteltyp | E26 Medium Base | Standard-Sockel für Leuchtmittel | S. 2 |
| Maximale Leistung | 60W | Maximale Wattzahl pro Leuchtmittel | S. 2 |
Wo es im PDF steht
- Sicherheitshinweise S. 1
- Installation Waschtischleuchte S. 2
- Installation Zubehör S. 3
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält Installationsanweisungen für das Globe Electric 3-teilige Badezimmer-Set (Modell 63000057). Es umfasst die elektrische Installation der Waschtischleuchte sowie die Wandmontage des Handtuchrings und des Toilettenpapierhalters. Vor Beginn der Arbeiten muss die Stromzufuhr zwingend unterbrochen werden.
Sicherheitshinweise
Arbeiten an elektrischen Anlagen bergen Risiken. Beachten Sie folgende Sicherheitsregeln:
- Schalten Sie vor Beginn der Arbeiten den Strom am Hauptschalter oder Sicherungskasten aus.
- Verwenden Sie einen Spannungsprüfer, um sicherzustellen, dass die Leitungen spannungsfrei sind.
- Arbeiten Sie nur mit isolierten Werkzeugen.
- Im Zweifelsfall oder bei Unsicherheit bezüglich der elektrischen Installation sollte ein qualifizierter Elektriker hinzugezogen werden.
Installation der Waschtischleuchte
Die Leuchte erfordert zwei Leuchtmittel mit E26-Sockel (Medium Base), maximal 60 Watt pro Leuchte (nicht im Lieferumfang enthalten).
- Schalten Sie den Strom ab.
- Verbinden Sie die Kabel gemäß dem Schaltplan: Erdungskabel (grün/blank) an die Erdung, weißes Kabel an den Neutralleiter und schwarzes Kabel an den stromführenden Leiter.
- Verwenden Sie die mitgelieferten Kabelverbinder.
- Befestigen Sie die Leuchte an der Montagehalterung (Mounting crossbar) und sichern Sie diese.
- Setzen Sie die Leuchtmittel ein und bringen Sie die Abdeckungen an.
Installation von Handtuchring und Toilettenpapierhalter
Beide Zubehörteile werden nach einem ähnlichen Prinzip montiert:
- Positionieren Sie die Montagehalterung an der gewünschten Stelle an der Wand.
- Markieren Sie die Bohrlöcher.
- Bohren Sie Löcher und setzen Sie die Wanddübel ein.
- Schrauben Sie die Montagehalterung fest an die Wand.
- Setzen Sie das Zubehörteil auf die Halterung und fixieren Sie es mit den seitlichen Schrauben.
Reinigung und Pflege
Schalten Sie vor der Reinigung der Leuchte den Strom ab. Verwenden Sie ein weiches, feuchtes Tuch zur Reinigung der Oberflächen.
Herstellerinformationen
Globe Electric
Praktische Hilfe
Typische Probleme
Leuchte funktioniert nach der Installation nicht
Überprüfen Sie, ob die Leuchtmittel fest sitzen, ob die Sicherung eingeschaltet ist und ob die Kabelverbindungen korrekt und fest sind.
Unsicherheit bei der elektrischen Verkabelung
Wenn Sie sich bei der Identifizierung der Kabel (Phase, Neutralleiter, Erde) nicht sicher sind, beauftragen Sie einen qualifizierten Elektriker.
Vor der Verwendung
- Strom am Hauptschalter oder Sicherungskasten ausschalten
- Spannungsfreiheit mit einem Spannungsprüfer verifizieren
- Zwei Leuchtmittel (E26, max. 60W) bereitlegen
- Geeignetes Werkzeug (Schraubendreher, Bohrer) bereithalten
- Sicherstellen, dass die Wandbeschaffenheit für die Dübel geeignet ist
Technische Daten in der Praxis
- Leuchtmittel
- 2x E26 Medium Base, maximal 60 Watt pro Leuchte (separat erhältlich)
Abbildungen und Diagramme

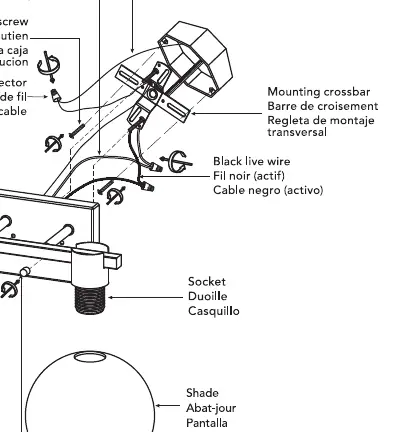

- Der Schaltplan zeigt die Verbindung des Erdungskabels, des weißen Neutralleiters und des schwarzen stromführenden Leiters mit der Leuchte.

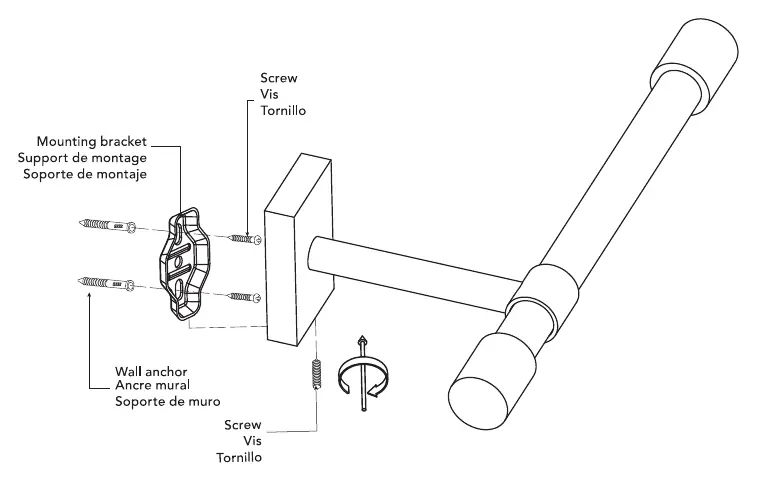

- Die Montagezeichnungen für Handtuchring und Toilettenpapierhalter zeigen die Verwendung von Wanddübeln und Schrauben zur Befestigung der Montagehalterung.
