Bedienungsanleitung für Globe 1-Light Deckenleuchte 65897
Erfahren Sie, wie Sie die Globe 1-Light Deckenleuchte (Modell 65897) sicher installieren und anschließen. Diese Anleitung enthält wichtige Sicherheitshinweise, Schaltpläne und technische Daten für eine korrekte Montage.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Diese Anleitung enthält Anweisungen zur sicheren Installation und Wartung der Globe 1-Flammigen Deckenleuchte. S. 1, 2
Wichtigste Schritte
- Reinigung der Leuchte: Schalten Sie die Stromquelle aus und wischen Sie die Lampe mit einem weichen, feuchten Tuch ab. S. 2
Erste Inbetriebnahme
- Stromversorgung unterbrechen: Schalten Sie den Wandschalter oder den Sicherungsautomaten aus. S. 2
- Montage: Befestigen Sie die Montagehalterung an der Anschlussdose. S. 2
- Verkabelung: Verbinden Sie die Erdung, den weißen Neutralleiter und den schwarzen stromführenden Leiter. S. 2
- Leuchtmittel einsetzen: Setzen Sie ein Leuchtmittel mit E26-Sockel (max. 60W) ein. S. 2
Wartung und Reset
- Regelmäßige Reinigung: Vor der Reinigung ausschalten und mit einem weichen, feuchten Tuch abwischen. S. 2
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Leuchtmitteltyp | E26 (Medium Base) | Sockeltyp für das Leuchtmittel | S. 2 |
| Maximale Leistung | 60 Watt | Maximale zulässige Wattzahl pro Leuchtmittel | S. 2 |
| Anzahl der Leuchtmittel | 1 | Erforderliche Anzahl an Leuchtmitteln | S. 2 |
Wo es im PDF steht
- Sicherheitshinweise und Kontaktinformationen S. 1
- Installation und Teileübersicht S. 2
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die sichere Installation der Globe 1-Light Deckenleuchte (Modell 65897). Das Dokument enthält grundlegende Sicherheitshinweise für Elektroarbeiten, eine Schritt-für-Schritt-Anleitung zur elektrischen Installation sowie Informationen zur Wartung und den technischen Anforderungen an das Leuchtmittel.
Sicherheitshinweise
Elektrische Arbeiten bergen Risiken. Beachten Sie folgende Sicherheitsregeln:
- Schalten Sie vor Beginn der Arbeiten die Stromzufuhr am Hauptsicherungskasten aus.
- Verwenden Sie einen Spannungsprüfer, um sicherzustellen, dass die Leitungen spannungsfrei sind.
- Arbeiten Sie nur mit Werkzeugen mit isolierten Griffen.
- Verwenden Sie Leitern aus Holz oder Fiberglas.
- Stellen Sie sicher, dass alle Geräte, die eine Erdung erfordern, ordnungsgemäß geerdet sind.
- Im Zweifelsfall oder bei Unsicherheit bezüglich der elektrischen Installation ziehen Sie einen qualifizierten Elektriker hinzu.
Elektrische Installation
Die Installation erfordert den Anschluss an eine vorhandene Anschlussdose (Outlet Box). Stellen Sie sicher, dass die Stromversorgung unterbrochen ist, bevor Sie beginnen.
- Schalten Sie den Wandschalter auf die Position OFF.
- Schalten Sie die Hauptsicherung oder den entsprechenden Schutzschalter für den betroffenen Stromkreis aus.
- Verbinden Sie die Kabel gemäß dem Schaltplan:
- Schwarzes Kabel (Live/Stromführend): Verbinden Sie dieses mit dem entsprechenden stromführenden Kabel der Decke.
- Weißes Kabel (Neutral): Verbinden Sie dieses mit dem neutralen Kabel der Decke.
- Erdungskabel (Ground): Verbinden Sie das Erdungskabel mit dem Erdungspunkt der Anschlussdose.
- Verwenden Sie die mitgelieferten Kabelverbinder, um die Verbindungen sicher zu fixieren.
- Befestigen Sie die Montagehalterung an der Anschlussdose und montieren Sie die Leuchte.
Wartung und Reinigung
Um die Lebensdauer der Leuchte zu verlängern und ein sicheres Funktionieren zu gewährleisten:
- Schalten Sie vor der Reinigung immer die Stromzufuhr aus.
- Reinigen Sie die Leuchte nur mit einem weichen, leicht angefeuchteten Tuch.
- Verwenden Sie keine aggressiven Reinigungsmittel.
Technische Daten
Die Leuchte benötigt ein Leuchtmittel mit E26-Sockel. Die maximale Leistung beträgt 60 Watt. Das Leuchtmittel ist nicht im Lieferumfang enthalten.
Herstellerinformationen
Globe Electric
Praktische Hilfe
Typische Probleme
Leuchte lässt sich nicht einschalten
Überprüfen Sie, ob die Sicherung oder der Schutzschalter eingeschaltet ist. Stellen Sie sicher, dass das Leuchtmittel korrekt in die Fassung eingedreht ist.
Unsicherheit bei der Verkabelung
Wenn Sie sich bei der Identifizierung der Kabel unsicher sind, beauftragen Sie einen qualifizierten Elektriker.
Vor der Verwendung
- Hauptstromversorgung am Sicherungskasten ausschalten.
- Spannungsfreiheit mit einem Spannungsprüfer verifizieren.
- Geeignete Werkzeuge mit isolierten Griffen bereitlegen.
- Sicherstellen, dass eine geeignete Anschlussdose vorhanden ist.
- Leuchtmittel mit E26-Sockel (max. 60W) bereithalten.
Abbildungen und Diagramme

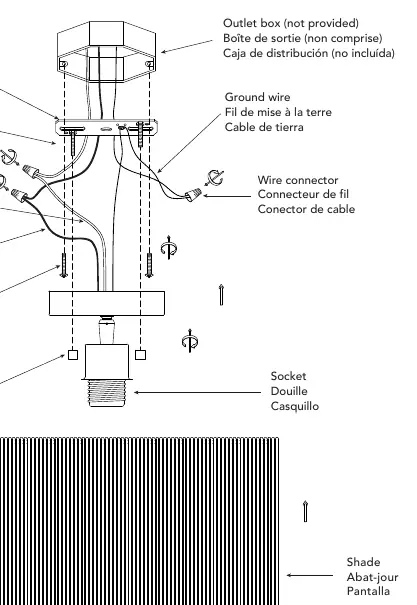

- Der Schaltplan zeigt die Verbindung der drei Hauptkabel: Erdung (grün/blank), Neutralleiter (weiß) und stromführender Leiter (schwarz) mit den entsprechenden Hausanschlüssen.

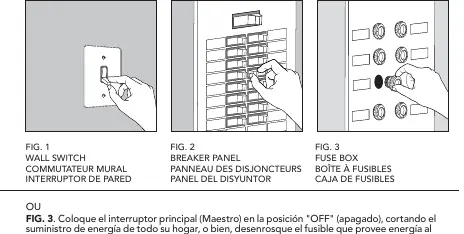

- Die Abbildungen FIG 1, FIG 2 und FIG 3 verdeutlichen die verschiedenen Methoden zur Unterbrechung der Stromzufuhr (Wandschalter, Sicherungsautomat, Sicherungsschraube).
Modellkompatibilität
- Nur für den Innenbereich geeignet.
- Erfordert eine bauseitige Anschlussdose (Outlet Box).
