Bedienungsanleitung für Generac 100-200A Automatischer Transferschalter
Schnelle Anleitung zur Installation, Bedienung und Wartung des Generac 100-200A automatischen Transferschalters. Enthält wichtige Sicherheitshinweise, Anschlusspläne und Testverfahren.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieser Transferschalter ist für den Einsatz in optionalen Standby-Systemen (NEC Artikel 702) vorgesehen. Er ist nicht für lebenserhaltende Anwendungen geeignet. Die Installation muss von qualifiziertem Personal unter Einhaltung lokaler und nationaler Elektrovorschriften durchgeführt werden. Vor Arbeiten am Gerät müssen alle Stromquellen (Netz und Generator) zwingend abgeschaltet werden.
Gerätebeschreibung
Der automatische Transferschalter (ATS) überträgt die elektrische Last automatisch von der Netzstromquelle (NORMAL) auf die Generatorstromquelle (STANDBY), wenn die Netzspannung ausfällt oder stark reduziert ist. Das Gerät besteht aus einem Übertragungsmechanismus, einem Trennschalter, einem Steuerrelais und einer Überlastschutz-Steuerplatine (OPCB).
Installation
Die Installation umfasst folgende Schritte:

- Montage des Gehäuses an einer vertikalen, stabilen Struktur.
- Anschluss der Netz- und Generatorstromkabel an die entsprechenden Klemmen.
- Anschluss der Lastkabel an die Klemmen T1 und T2.
- Anschluss der Startschaltkreis-Drähte (N1, N2, T1, 23, 0, 194).
- Anschluss der Lasten an die OPCB (falls erforderlich).
- Durchführung der Funktionstests.
Verwenden Sie für alle Kabelanschlüsse einen Drehmomentschlüssel, um eine Überlastung oder lockere Verbindungen zu vermeiden.
Überlastschutz-Steuerplatine (OPCB)
Die OPCB verhindert eine Überlastung des Generators, indem sie Lasten bei einem Frequenzabfall abwirft. Sie kann bis zu sechs Lasten verwalten (2 Klimaanlagen und 4 weitere Lasten). Die Lasten sind in vier Prioritätsgruppen unterteilt. Die OPCB verfügt über eine Testtaste, um die Lastabwurf-Funktion zu simulieren.

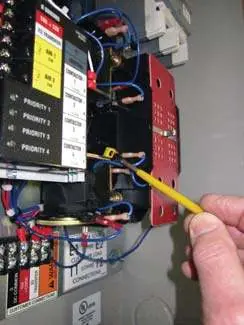

Manuelle Bedienung
Der Transferschalter kann manuell bedient werden, wenn das Gerät von allen Stromquellen getrennt ist. Ein manueller Hebel ist im Lieferumfang enthalten.

- Hebel nach oben: Lastklemmen (T1, T2) sind mit den Netzklemmen (N1, N2) verbunden.
- Hebel nach unten: Lastklemmen (T1, T2) sind mit den Notstromklemmen (E1, E2) verbunden.
Verwenden Sie keine übermäßige Kraft bei der manuellen Betätigung.
Tests und Inbetriebnahme
Nach der Installation müssen Funktionstests durchgeführt werden:
- Spannungsprüfung: Überprüfen Sie die Netzspannung und die Generator-Leerlaufspannung (Frequenz 60-62 Hz, Spannung 240-246 VAC zwischen E1 und E2).
- Lasttest: Testen Sie den Generator unter Volllast für mindestens 30 Minuten.
- Automatischer Test: Überprüfen Sie die automatische Umschaltung bei Netzausfall.
- OPCB-Test: Verwenden Sie die Testtaste auf der OPCB, um die korrekte Reihenfolge des Lastabwurfs und der Wiederzuschaltung zu verifizieren.
Herstellerinformationen
Generac Power Systems
Praktische Hilfe
Typische Probleme
Überprüfen Sie die Verkabelung der Startschaltkreise (N1, N2, T1, 23, 0, 194) und stellen Sie sicher, dass der Generator im AUTO-Modus ist.
Überprüfen Sie die OPCB-Verkabelung und stellen Sie sicher, dass die Lasten korrekt den Prioritätsgruppen zugeordnet sind.
Überprüfen Sie die OPCB-Konfiguration und die Lastprioritäten. Stellen Sie sicher, dass die Lasten die Kapazität des Generators nicht überschreiten.
Vor der Verwendung
- Stellen Sie sicher, dass alle Stromquellen (Netz und Generator) ausgeschaltet sind.
- Überprüfen Sie das Gehäuse auf Transportschäden.
- Stellen Sie sicher, dass das Gehäuse vertikal an einer stabilen Struktur montiert ist.
- Verwenden Sie einen Drehmomentschlüssel für alle Kabelanschlüsse.
- Stellen Sie sicher, dass die OPCB-Spannung (24V oder 120V) mit der Spulenspannung des Schützes übereinstimmt.
Technische Daten in der Praxis
- 150/200A Modell
- Typ 225AF, 2-polig, 120/240VAC, 50/60Hz.
- OPCB Lastabwurf
- Verwaltet bis zu 6 Lasten (2 Klimaanlagen, 4 andere) basierend auf der Generatorfrequenz.
Abbildungen und Diagramme
- Abbildung 1.1: Typischer ATS-Übertragungsmechanismus mit Utility- und Generator-Spulen.

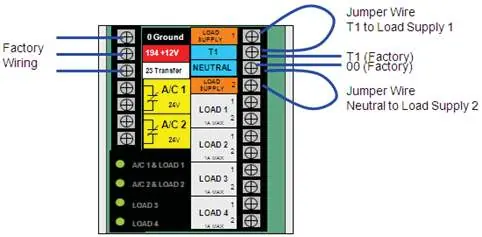

- Abbildung 2.1: Anschlussplan für die Überlastschutz-Steuerplatine (OPCB).

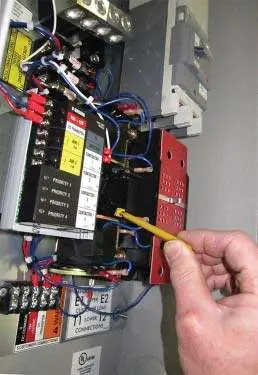

- Abbildung 3.1: Manuelle Betätigung des Transferschalters.
Modellkompatibilität
- Nur für optionale Standby-Systeme (NEC Artikel 702).
- Nicht für lebenserhaltende Anwendungen geeignet.
