Installationsanleitung für Ge Current LED Double Ended Type B T8 Röhren
Schnelle Installationsanleitung für Ge Current LED Double Ended Type B T8 Röhren (120V-347V). Erfahren Sie, wie Sie das Vorschaltgerät entfernen, die Verkabelung anpassen und die Röhren sicher installieren.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Installation von Ge Current LED Double Ended Type B T8 Röhren. Da es sich um ein "Type B"-Produkt handelt, ist eine direkte Netzverdrahtung erforderlich. Das vorhandene Vorschaltgerät muss zwingend entfernt werden. Die Installation darf nur von einem qualifizierten Elektriker unter Einhaltung lokaler Vorschriften durchgeführt werden.

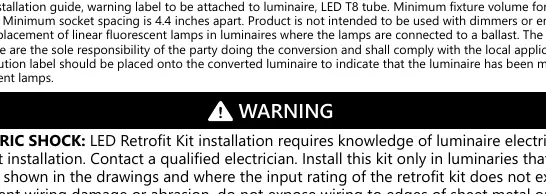

Sicherheitshinweise
- Brand- und Stromschlaggefahr: Die Installation erfordert Kenntnisse über elektrische Systeme von Leuchten.
- Vorschaltgerät: Das vorhandene Vorschaltgerät muss entfernt oder umgangen werden.
- Lampenfassungen: Die Leuchte muss über gebrückte (shunted) G13-Fassungen verfügen. Wenn dies nicht der Fall ist, müssen die Fassungen ersetzt werden.
- Sicherung: Es wird dringend empfohlen, eine Sicherung (Typ 2AG, 1 Ampere, 500V) in Reihe mit der Phase zu installieren.
- Einschränkungen: Nicht für Dimmer oder Notbeleuchtung geeignet.
Installationsschritte
- Schalten Sie die Stromversorgung der Leuchte vollständig ab.
- Entfernen Sie alle vorhandenen Leuchtstofflampen und das Vorschaltgerät. Schneiden Sie die Kabel des Vorschaltgeräts etwa 15 cm (6 Zoll) von jeder Fassung entfernt ab.
- Wenn zwei Drähte von einer vorhandenen Fassung kommen (Rapid-Start-Typ), müssen diese miteinander verbunden oder gebrückt werden.
- Verbinden Sie die empfohlene Sicherung und den Sicherungshalter (nicht im Lieferumfang) mit dem schwarzen (stromführenden) Kabel des Netzes.
- Verbinden Sie alle Fassungsdrähte auf einer Seite der Leuchte miteinander und schließen Sie diese an die andere Seite der Sicherung an.
- Verbinden Sie alle Fassungsdrähte auf der anderen Seite der Leuchte miteinander und schließen Sie diese an das weiße (neutrale) Kabel des Netzes an.
- Bringen Sie die Abdeckung des Vorschaltgeräts/Verkabelungsbereichs wieder an und achten Sie darauf, dass keine Kabel eingeklemmt werden.
- Bringen Sie das mitgelieferte Warnetikett an einer gut sichtbaren Stelle an, um anzuzeigen, dass die Leuchte auf LED-Betrieb umgerüstet wurde.
- Setzen Sie die Type B LED-Röhren ein.
- Schalten Sie die Stromversorgung wieder ein und prüfen Sie die Funktion.
Praktische Hilfe
Typische Probleme
Leuchte funktioniert nach der Installation nicht
Überprüfen Sie, ob das Vorschaltgerät vollständig entfernt wurde und die Verkabelung gemäß Schaltplan korrekt ist. Stellen Sie sicher, dass die Fassungen gebrückt (shunted) sind.
Unsicherheit bei der Fassungstyp-Kompatibilität
Die Röhren erfordern gebrückte (shunted) G13-Fassungen. Wenn Ihre Leuchte nicht gebrückte Fassungen hat, müssen diese vor der Installation ausgetauscht werden.
Vor der Verwendung
- Qualifizierten Elektriker für die Installation beauftragen.
- Spannungsversorgung der Leuchte unterbrechen.
- Vorschaltgerät entfernen.
- Sicherung (1A, 500V) bereitstellen.
- Prüfen, ob die Fassungen gebrückt (shunted) sind.
- Warnetikett für die Umrüstung bereithalten.
Technische Daten in der Praxis
- Shunted Lamp Holders
- Lampenfassungen, bei denen die Kontakte intern verbunden sind; zwingend erforderlich für diesen Röhrentyp.
Abbildungen und Diagramme
- Der Schaltplan zeigt die Verbindung der Phase (L) über eine Sicherung zu den gebrückten Fassungen auf einer Seite.
- Der Neutralleiter (N) wird direkt mit der anderen Seite der Fassungen verbunden.
Modellkompatibilität
- Nicht für Dimmer geeignet.
- Nicht für Notbeleuchtung geeignet.
- Nur für Leuchten mit G13-Fassungen.
