Installationsanleitung für GE Appliances Type B LED HID Hazardous Rated Lamp

Detaillierte Installationsanleitung für die GE Appliances Type B LED HID Hazardous Rated Lamp. Erfahren Sie, wie Sie das LED-Retrofit-Kit sicher in verschiedenen Leuchtengehäusen installieren, den Ballast umgehen und die Lampe korrekt...

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die Installation der GE Appliances Type B LED HID Hazardous Rated Lamp. Das Produkt ist für den Einsatz in gefährlichen Standorten (Class I, Division 2) konzipiert. Die Installation muss zwingend von einem qualifizierten Elektriker durchgeführt werden, der mit den geltenden elektrischen Sicherheitsvorschriften vertraut ist.

Vor Beginn der Arbeiten muss die Stromversorgung am Hauptschalter unterbrochen werden. Stellen Sie sicher, dass das Leuchtengehäuse für die Installation geeignet ist und die Eingangsleistung des Retrofit-Kits die Nennleistung der Leuchte nicht überschreitet.

Lieferumfang

  • LED-Lampe
  • Etikett für die modifizierte Leuchte
  • Installationsanleitung
  • Drahtverbinder (2 Stück)
  • E26-auf-E39-Sockeladapter (nur bei 120-277V-Modellen enthalten)

Allgemeine Installationsschritte

Die Installation erfordert das Umgehen des vorhandenen Ballasts. Die grundlegenden Schritte sind:

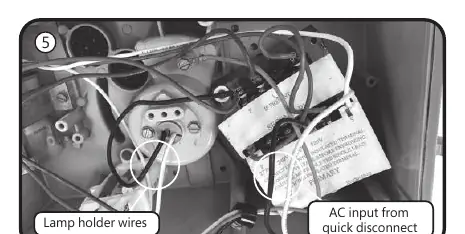

Verkabelungsschema für GE Lighting Filtr-Gard
Verkabelungsschema für GE Lighting Filtr-Gard
Verkabelungsschema für Crouse-Hinds Champ
Verkabelungsschema für Crouse-Hinds Champ

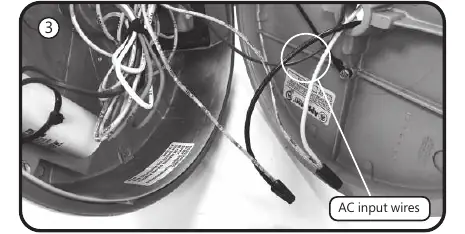

Verkabelungsschema für Appleton Mercmaster III
Verkabelungsschema für Appleton Mercmaster III
Verkabelungsschema für GE Powr-Gard
Verkabelungsschema für GE Powr-Gard
Verkabelungsschema für Hubbell Killark
Verkabelungsschema für Hubbell Killark

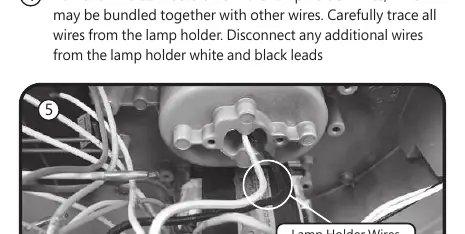

Verkabelungsschema für Holophane Petrolux P3M
Verkabelungsschema für Holophane Petrolux P3M
  1. Stromversorgung unterbrechen und Leuchte abkühlen lassen.
  2. Ballastgehäuse öffnen.
  3. Vorhandene Drähte vom Ballast trennen (grünen Erdungsdraht nicht trennen).
  4. Lampenfassungsdrähte von der Ballastschaltung trennen.
  5. Lampenfassungsdrähte direkt mit der eingehenden Stromversorgung verbinden (unter Verwendung der mitgelieferten Verbinder).
  6. Ballastgehäuse wieder schließen und sichern.
  7. Alte HID-Lampe entfernen und neue LED-Lampe einsetzen (ggf. mit Adapter).
  8. Neues Typenschild auf der Leuchte anbringen.
  9. Stromversorgung wiederherstellen.

Spezifische Leuchtengehäuse

Die Anleitung enthält spezifische Anweisungen für folgende Leuchtengehäuse:

  • GE Lighting Filtr-Gard
  • Crouse-Hinds Champ VMV Series
  • Appleton Mercmaster III & II Series
  • GE Lighting Powr-Gard H9 Series
  • Hubbell Killark VM Series
  • Holophane Petrolux P3M Series
  • Thomas & Betts Hazlux 3 Series

Bitte beachten Sie die entsprechende Tabelle im PDF für die spezifische Adapterverwendung und Montageanforderungen Ihres Gehäuses.

Sicherheitshinweise

  • Vermeiden Sie Verbrennungsgefahr: Lassen Sie die Leuchte vor der Arbeit abkühlen.
  • Beschädigen Sie keine Drähte an scharfen Kanten.
  • Verändern Sie keine Gehäuseöffnungen während der Installation.
  • Stellen Sie sicher, dass keine Drähte beim Schließen des Gehäuses eingeklemmt werden.

Praktische Hilfe

Typische Probleme

Lampe leuchtet nicht nach der Installation

Überprüfen Sie die Verkabelung. Stellen Sie sicher, dass die Zuleitung korrekt mit der Lampenfassung verbunden ist und der Ballast vollständig umgangen wurde.

Lampe passt nicht in die Fassung

Prüfen Sie, ob Sie den E26-auf-E39-Adapter verwenden müssen. Bei 120-277V-Modellen ist dieser oft erforderlich, bei 277-480V-Modellen meist nicht.

Vor der Verwendung

  • Stromversorgung am Hauptschalter unterbrechen.
  • Leuchte abkühlen lassen.
  • Geeignete Werkzeuge bereitlegen (Schraubendreher, Abisolierzange, Drahtschneider).
  • Kompatibilität des Leuchtengehäuses anhand der Referenztabelle prüfen.
  • Sicherstellen, dass ein qualifizierter Elektriker die Installation durchführt.

Technische Daten in der Praxis

Class I, Div 2
Zulassung für gefährliche Standorte, in denen brennbare Gase oder Dämpfe vorhanden sein können.

Abbildungen und Diagramme

  • Die Verkabelungsdiagramme zeigen das direkte Verbinden der eingehenden Stromleitungen mit den Drähten der Lampenfassung.
  • Der grüne Erdungsdraht muss während der gesamten Installation verbunden bleiben.

Modellkompatibilität

  • Nur für den Einsatz in zugelassenen gefährlichen Standorten.
  • Nicht alle Leuchtengehäuse sind kompatibel; prüfen Sie die Referenztabelle im PDF.
