Installationsanleitung für Current Type B LED Hazardous Rated Lamp
Detaillierte Installationsanleitung für die Current Type B LED Hazardous Rated Lamp. Erfahren Sie, wie Sie HID-Leuchten in explosionsgefährdeten Bereichen sicher auf LED-Technologie umrüsten.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Installation
Diese Anleitung beschreibt die Nachrüstung von HID-Leuchten auf die Current Type B LED Hazardous Rated Lamp. Die Installation darf ausschließlich von einem qualifizierten Elektriker durchgeführt werden, der mit den geltenden Sicherheitsvorschriften und elektrischen Normen vertraut ist. Stellen Sie vor Beginn sicher, dass die Stromversorgung am Hauptschalter vollständig unterbrochen ist und die Leuchte ausreichend abgekühlt ist.
Lieferumfang und Werkzeuge
Das Kit enthält die LED-Lampe, ein Etikett für die modifizierte Leuchte, Installationsanweisungen und zwei Kabelverbinder. Für die Installation benötigen Sie einen Schlitzschraubendreher, einen verstellbaren Schraubenschlüssel, einen Drahtschneider und eine Abisolierzange.
Allgemeine Installationsschritte
Obwohl die spezifischen Schritte je nach Leuchtengehäuse variieren können, folgt die Installation diesem allgemeinen Ablauf:
- Trennen Sie die Stromversorgung zur Leuchte.
- Öffnen Sie das Leuchtengehäuse (Ballastgehäuse).
- Trennen Sie die vorhandenen Kabelverbindungen zum alten Vorschaltgerät.
- Trennen Sie die Kabel zur Lampenfassung.
- Verbinden Sie die neuen LED-Kabel mit den ankommenden Leitungen unter Verwendung der mitgelieferten Kabelverbinder (Weiß an Weiß, Schwarz an Schwarz/Farbig).
- Schließen Sie das Gehäuse wieder und achten Sie darauf, dass keine Kabel eingeklemmt werden.
- Entfernen Sie die alte HID-Lampe und installieren Sie die neue LED-Lampe.
- Bringen Sie das neue Warnetikett an einer gut sichtbaren Stelle am Gehäuse an.
- Schalten Sie die Stromversorgung wieder ein.
Spezifische Leuchten-Anpassungen
Dieses Kit ist für die Nachrüstung spezifischer Leuchtengehäuse zertifiziert, darunter:
- GE Lighting Filtr-Gard
- Crouse-Hinds Champ VMV
- Appleton Mercmaster III & II
- Hubbell Killark VM Series
- Holophane Petrolux II PETL
- Thomas & Betts Hazlux 3 Series
Bitte beachten Sie die spezifischen Tabellen im Dokument für die korrekte Auswahl der Etiketten und die Kompatibilität der Gehäuse.
Sicherheit und Wartung
Verändern Sie während der Installation keine Öffnungen im Gehäuse. Vermeiden Sie den Kontakt der Kabel mit scharfen Kanten, um Beschädigungen zu verhindern. Überprüfen Sie die Fassung bei jedem Lampenwechsel auf Anzeichen von Verschleiß oder Lichtbogenbildung. Sollten Probleme auftreten, kontaktieren Sie den Hersteller der Leuchte für Ersatzteile.
Praktische Hilfe
Typische Probleme
Leuchte lässt sich nach der Installation nicht schließen.
Überprüfen Sie, ob Kabel im Gehäuse eingeklemmt sind. Stellen Sie sicher, dass die Kabel sauber verlegt sind.
Alte HID-Lampe lässt sich schwer entfernen oder Fassung sieht beschädigt aus.
Prüfen Sie die Fassung auf Anzeichen von Verschleiß oder Lichtbogenbildung. Kontaktieren Sie bei Bedarf den Hersteller der Leuchte für Ersatzteile.
Vor der Verwendung
- Stromversorgung am Hauptschalter trennen.
- Sicherstellen, dass die Leuchte vollständig abgekühlt ist.
- Qualifizierten Elektriker für die Installation beauftragen.
- Kompatibilität des Leuchtengehäuses anhand der Tabelle prüfen.
- Sicherstellen, dass das Kit für den Einsatzort (Hazardous Location) geeignet ist.
Technische Daten in der Praxis
- 120-277V / 277-480V
- Spannungsbereich der Lampe. Stellen Sie sicher, dass die Eingangsspannung der Leuchte mit dem Lampentyp übereinstimmt.
- Class I, Division 2
- Einstufung für explosionsgefährdete Bereiche. Die Installation muss diesen Anforderungen entsprechen.
Abbildungen und Diagramme

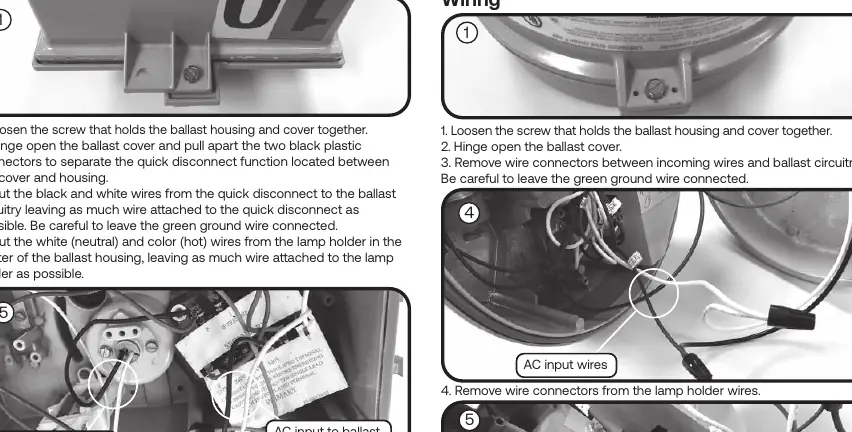

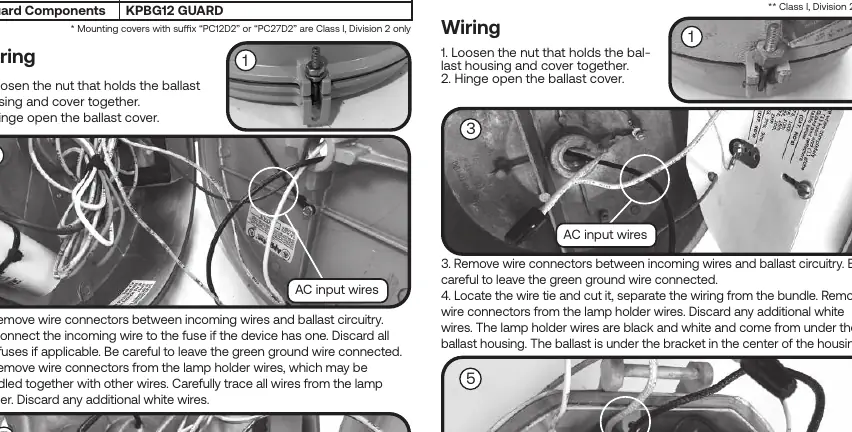

- Die Diagramme zeigen das Öffnen des Ballastgehäuses, das Trennen der alten HID-Verkabelung und das korrekte Verbinden der neuen LED-Kabel mit den mitgelieferten Verbindern.
Modellkompatibilität
- Nur für die in der Tabelle aufgeführten Leuchtengehäuse (GE, Crouse-Hinds, Appleton, Hubbell, Holophane, Thomas & Betts) geeignet.
- Nicht für Leuchten verwenden, deren Eingangsleistung die Nennleistung des Retrofit-Kits übersteigt.
