Installationsanleitung für GE Advantium 120V Einbau-SpeedCook-Ofen

Wichtige Informationen aus der Anleitung

Diese Anleitung enthält wichtige Sicherheits- und Installationshinweise für die GE Advantium 120V Einbau-SpeedCook-Öfen. Die Installation erfordert grundlegende mechanische und elektrische Kenntnisse und sollte etwa eine Stunde in Anspruch nehmen. Stellen Sie sicher, dass die Montageoberfläche das Gewicht des Ofens (ca. 36 kg) sowie eventuelle zusätzliche Lasten (bis zu 72 kg insgesamt) tragen kann.

Vorbereitung der Installation

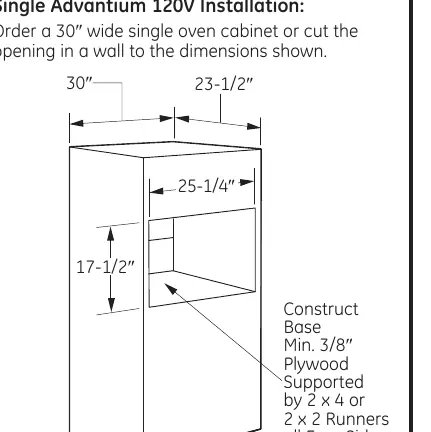

Vor der Installation müssen die Ausschnittmaße sorgfältig geprüft werden. Diese unterscheiden sich je nachdem, ob eine Zubehör-Schublade verwendet wird oder nicht. Stellen Sie sicher, dass der Schrank stabil ist und fest mit der Hausstruktur verbunden ist.

• Werkzeuge: Kreuzschlitzschraubendreher (#2), Handbohrmaschine, 3/32" Bohrer, Schlitzschraubendreher (3/8"), Wasserwaage, Säge, Schutzbrille.
• Teile: Überprüfen Sie, ob alle mitgelieferten Schrauben und die Bodenverkleidung vorhanden sind.

Elektrische Anforderungen

Das Gerät benötigt einen 120V, 60Hz, 15-Ampere-Stromkreis. Es muss an eine separate, ordnungsgemäß geerdete Steckdose angeschlossen werden. Verwenden Sie unter keinen Umständen ein Verlängerungskabel. Die Steckdose sollte sich innerhalb der Reichweite des 48-Zoll-Netzkabels befinden.

Installationsschritte

1. Verpackung entfernen: Entfernen Sie alle Verpackungsmaterialien und Klebebänder.
2. Türverkleidung (falls zutreffend): Bei Installationen über 36 Zoll kann die Kunststoff-Türverkleidung aus ästhetischen Gründen entfernt werden.
3. Ofen einschieben: Heben Sie den Ofen mit zwei Personen in die Öffnung. Verwenden Sie nicht den Türgriff zum Heben.
4. Bodenverkleidung: Bei Installationen unter 36 Zoll muss die Kunststoff-Bodenverkleidung angebracht werden, um Verbrennungsgefahren für Kinder zu vermeiden.
5. Montageschrauben: Bohren Sie Pilotlöcher durch die seitlichen Flansche und befestigen Sie den Ofen mit den mitgelieferten farblich abgestimmten Schrauben am Schrankrahmen.

Montage der Zubehör-Schublade

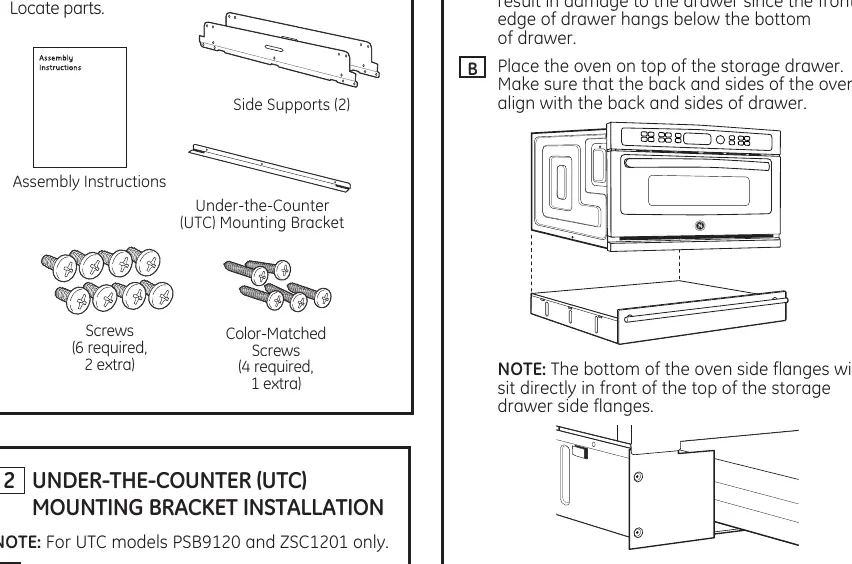

Wenn Sie eine Zubehör-Schublade (JX2200, JX2201, ZX2201) installieren, muss diese vor dem Einbau in den Schrank mit dem Ofen montiert werden. Befolgen Sie die spezifischen Schritte zur Montage der seitlichen Halterungen und der UTC-Montagehalterung (falls erforderlich), um eine sichere Verbindung zwischen Ofen und Schublade zu gewährleisten.
