Installationsanleitung für GE Advantium 120V Einbau-SpeedCook-Ofen
Detaillierte Installationsanleitung für GE Advantium 120V Einbau-SpeedCook-Öfen. Erfahren Sie alles über elektrische Anforderungen, Einbaumaße, Schrankvorbereitung und die Montage des Zubehör-Schubfachs.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung

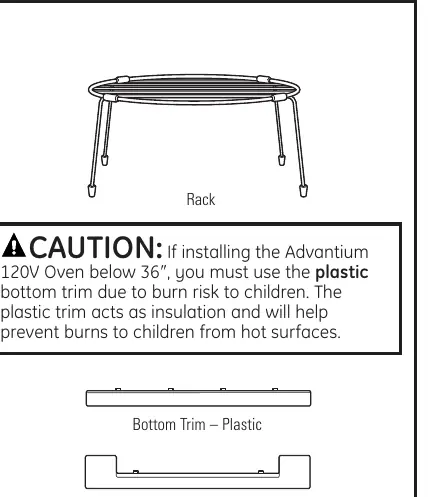

Diese Anleitung beschreibt die fachgerechte Installation der GE Advantium 120V Einbau-SpeedCook-Öfen. Die Installation erfordert grundlegende mechanische und elektrische Kenntnisse und sollte etwa 1 Stunde in Anspruch nehmen. Wichtig: Die Montagefläche muss das Gesamtgewicht von bis zu 160 lbs (ca. 72 kg) tragen können. Bei einer Installation unter 36 Zoll Höhe muss die Kunststoff-Bodenblende installiert bleiben, um Verbrennungsgefahren für Kinder zu vermeiden.
Elektrische Anforderungen
Das Gerät benötigt einen 120-Volt, 60-Hz, 15-Ampere-Stromkreis und nimmt 1,8 kW auf. Es muss an einen ordnungsgemäß geerdeten Stromkreis angeschlossen werden. Verwenden Sie kein Verlängerungskabel. Die Steckdose sollte sich innerhalb der Reichweite des 48-Zoll-Netzkabels befinden.
Vorbereitung der Schranköffnung
Die Schranköffnung muss präzise vorbereitet werden. Die Maße variieren je nachdem, ob ein Zubehör-Schubfach verwendet wird oder nicht. Konstruieren Sie einen soliden Boden aus mindestens 3/8 Zoll dickem Sperrholz, der von 2x4 oder 2x2 Leisten an allen vier Seiten gestützt wird. Achten Sie auf die korrekten Abstände zu benachbarten Wänden, Schubladen und Ecken.
Installation des Ofens
- Entfernen Sie alle Verpackungsmaterialien und Klebebänder.
- Falls der Ofen unter 36 Zoll installiert wird, stellen Sie sicher, dass die Kunststoff-Bodenblende montiert ist.
- Schieben Sie den Ofen teilweise in die Öffnung und schließen Sie das Netzkabel an.
- Schieben Sie den Ofen vollständig in den Schrank, bis die Seitenflansche am Rahmen anliegen.
- Bohren Sie Führungslöcher durch die Seitenflansche und befestigen Sie den Ofen mit den mitgelieferten farblich abgestimmten Schrauben.
Montage des Zubehör-Schubfachs
Wenn Sie ein Zubehör-Schubfach verwenden, muss dieses vor dem Einbau des Ofens montiert werden. Befolgen Sie die spezifischen Anweisungen zur Montage der Seitenstützen und des Unterbau-Montagewinkels. Das Schubfach wird mit dem Ofen verschraubt, bevor die gesamte Einheit in den Schrank geschoben wird. Beachten Sie, dass das Modell ZSC1202 nicht mit einem Zubehör-Schubfach kompatibel ist.
Sicherheit und Wartung
Installieren Sie das Gerät niemals ohne ordnungsgemäße Belüftung. Verwenden Sie den Ofen nur für den vorgesehenen Zweck. Überprüfen Sie regelmäßig, ob die Befestigungsschrauben fest sitzen. Bei Fragen zur Garantie oder zum Service konsultieren Sie das Benutzerhandbuch des Eigentümers.
Praktische Hilfe
Typische Probleme
Ofen kippt nach vorne
Stellen Sie sicher, dass der Schrank fest mit der Hausstruktur verbunden ist und der Ofen sicher im Schrank verschraubt wurde.
Verbrennungsgefahr für Kinder
Bei Installation unter 36 Zoll Höhe muss die Kunststoff-Bodenblende installiert bleiben und darf nicht entfernt werden.
Schubfach passt nicht
Das Modell ZSC1202 ist nicht mit einem Zubehör-Schubfach kompatibel. Prüfen Sie die Modellnummer.
Vor der Verwendung
- Stromkreis auf 120V, 60Hz, 15A prüfen.
- Schranköffnung gemäß den spezifischen Maßen für Ihr Modell vorbereiten.
- Tragfähigkeit des Schranks (mind. 160 lbs) sicherstellen.
- Zubehör-Schubfach vor dem Einbau des Ofens montieren (falls zutreffend).
- Sicherstellen, dass die Kunststoff-Bodenblende bei niedriger Installation montiert ist.
Technische Daten in der Praxis
- Elektrischer Anschluss
- 120V, 60Hz, 15-Ampere-Stromkreis, 1,8 kW Leistungsaufnahme.
- Installationshöhe
- Unter 36 Zoll erfordert spezielle Kunststoff-Bodenblende zum Schutz vor Verbrennungen.
Abbildungen und Diagramme
- Schrankvorbereitung: Zeigt die notwendigen Ausschnittmaße für verschiedene Konfigurationen (mit/ohne Schubfach).
- Elektrische Position: Zeigt den Bereich für die Steckdose an der Rückwand (innerhalb von 6 Zoll zu den Seiten, mind. 9 Zoll über dem Boden).
Modellkompatibilität
- ZSC1202 ist nicht mit einem Zubehör-Schubfach kompatibel.
- Nur für den Einbau unter spezifischen, auf dem Gerät gekennzeichneten Modellen zugelassen.
