Montageanleitung für Furinno 2-Tier Open Shelf Bookcase 22131
Detaillierte Montageanleitung für das Furinno 2-Tier Open Shelf Bookcase (Modell 22131). Erfahren Sie, wie Sie das Regal sicher aufbauen, welche Werkzeuge benötigt werden und beachten Sie die Gewichtsbeschränkungen für die einzelnen...
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Dieses Dokument ist eine Montageanleitung für das Furinno 2-Tier Open Shelf Bookcase (Modell 22131). Es enthält eine Teileliste, Schritt-für-Schritt-Anweisungen für den Aufbau sowie wichtige Sicherheitshinweise zu Belastungsgrenzen. S. 1, 2
Wichtigste Schritte
- Montage des Regals S. 2
Erste Inbetriebnahme
- Vorbereitung: Teile sortieren, Werkzeug (Hammer, Schraubendreher) bereitlegen, auf weichem Untergrund arbeiten. S. 2
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Max. Belastung oben | 10 lbs | Maximale Tragkraft des oberen Regalfachs | S. 1 |
| Max. Belastung mitte | 15 lbs | Maximale Tragkraft des mittleren Regalfachs | S. 1 |
| Max. Belastung unten | 20 lbs | Maximale Tragkraft des unteren Regalfachs | S. 1 |
Wo es im PDF steht
- Hardware- und Teileliste S. 2
- Montageschritte S. 2
- Sicherheitshinweise und Belastungsgrenzen S. 1
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung enthält alle notwendigen Schritte zur Montage des Furinno 2-Tier Open Shelf Bookcase (Modell 22131). Der Aufbau erfordert etwa 20 Minuten und sollte von einer Person durchgeführt werden. Benötigte Werkzeuge sind ein Hammer und ein Schraubendreher (nicht im Lieferumfang enthalten).
Vorbereitung und Sicherheit
- Lesen Sie alle Schritte sorgfältig durch, bevor Sie beginnen.
- Identifizieren, sortieren und zählen Sie alle Teile vor der Montage.
- Montieren Sie das Möbelstück auf einer weichen Unterlage (z. B. dem Karton), um Kratzer oder Beschädigungen zu vermeiden.
- Sicherheitshinweis: Das Gerät ist für die angegebenen maximalen Lasten ausgelegt. Überschreiten Sie diese nicht, da dies zu Instabilität oder Zusammenbruch führen kann.
- Erlauben Sie Kindern nicht, auf das Regal zu klettern.
- Platzieren Sie schwerere Gegenstände immer auf den unteren Regalböden.

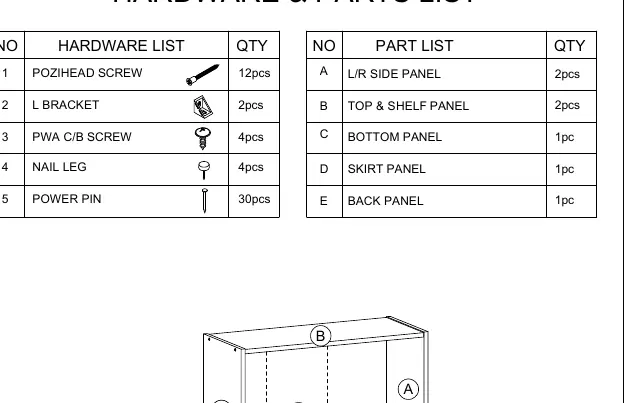

Teile- und Hardwareliste
Stellen Sie vor Beginn sicher, dass alle Teile vorhanden sind:
- Hardware: Pozihead-Schrauben (12 Stk.), L-Winkel (2 Stk.), PWA C/B-Schrauben (4 Stk.), Nagel-Füße (4 Stk.), Power-Pins (30 Stk.).
- Teile: L/R Seitenpaneele (2 Stk.), Top- & Regalböden (2 Stk.), Bodenpaneel (1 Stk.), Sockelpaneel (1 Stk.), Rückwand (1 Stk.).
Montageanleitung

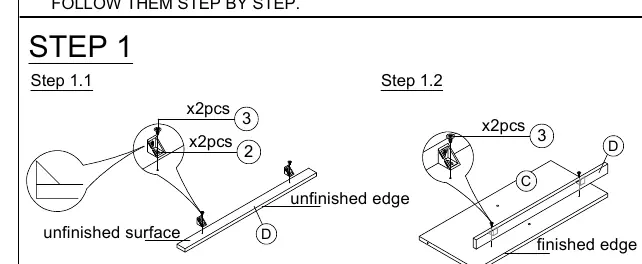

Schritt 1
Befestigen Sie die L-Winkel (2) mit den PWA C/B-Schrauben (3) an den entsprechenden Paneelen gemäß der Abbildung. Achten Sie auf die Ausrichtung der unfertigen Kanten.

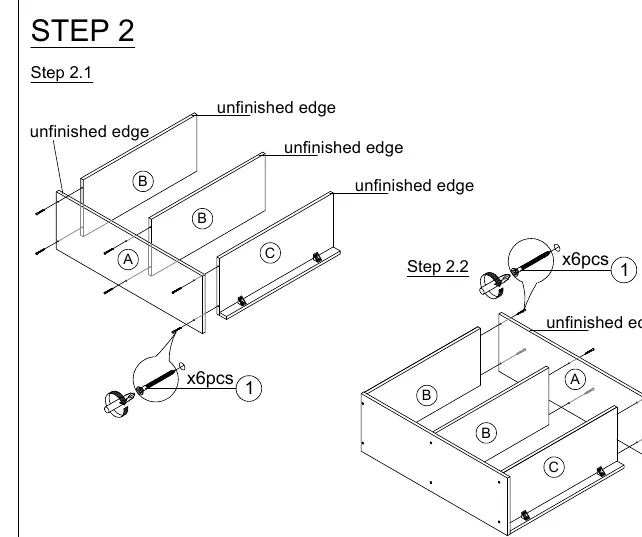

Schritt 2
Verbinden Sie die Seitenpaneele (A) mit den Regalböden (B), dem Bodenpaneel (C) und dem Sockelpaneel (D) unter Verwendung der Pozihead-Schrauben (1). Achten Sie darauf, dass alle Kanten korrekt ausgerichtet sind.

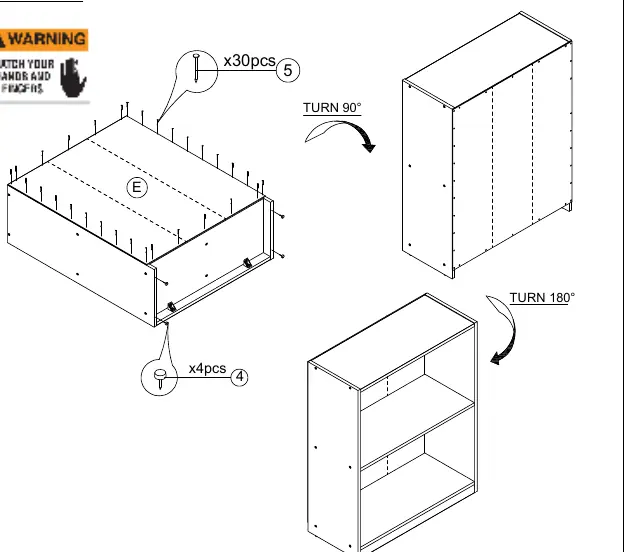

Schritt 3
Befestigen Sie die Rückwand (E) mit den Power-Pins (5) am zusammengebauten Rahmen. Drehen Sie das Regal vorsichtig um, um alle Seiten zu sichern.

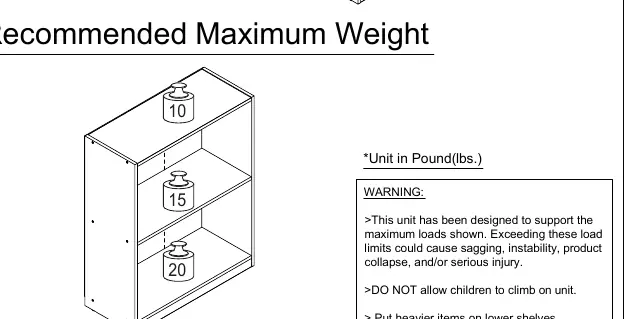

Belastungsgrenzen
Das Regal ist für folgende maximale Gewichtsbelastungen ausgelegt (in Pfund/lbs):
- Oberes Fach: 10 lbs
- Mittleres Fach: 15 lbs
- Unteres Fach: 20 lbs
Praktische Hilfe
Typische Probleme
Instabilität des Regals
Überprüfen Sie, ob alle Schrauben fest angezogen sind und das Regal auf einem ebenen Untergrund steht.
Kratzer auf den Oberflächen während der Montage
Montieren Sie das Regal auf einer weichen Unterlage, wie z.B. dem ausgebreiteten Verpackungskarton.
Vor der Verwendung
- Prüfen Sie alle Teile anhand der Hardware- und Teileliste.
- Stellen Sie sicher, dass Sie einen Hammer und einen Schraubendreher bereithalten.
- Arbeiten Sie auf einer sauberen, weichen Oberfläche.
- Stellen Sie sicher, dass nur eine Person für den Aufbau erforderlich ist.
- Überprüfen Sie die Ausrichtung der unfertigen Kanten vor dem Verschrauben.
Technische Daten in der Praxis
- Gewichtslimit (oben)
- Maximal 10 lbs (ca. 4,5 kg) Tragkraft.
- Gewichtslimit (mitte)
- Maximal 15 lbs (ca. 6,8 kg) Tragkraft.
- Gewichtslimit (unten)
- Maximal 20 lbs (ca. 9 kg) Tragkraft.
Abbildungen und Diagramme
- Schritt 1 zeigt die Montage der L-Winkel an den Paneelen.
- Schritt 2 zeigt den Zusammenbau der Seiten-, Boden- und Regalböden.
- Schritt 3 zeigt das Anbringen der Rückwand mit den Power-Pins.
Modellkompatibilität
- Nur für den Innenbereich geeignet.
- Nicht für Kinder zum Klettern geeignet.
