Montageanleitung für Furinno 16-Shelf Multimedia Media Storage Tower Rack
Detaillierte Montageanleitung für das Furinno 16-Shelf Multimedia Media Storage Tower Rack. Erfahren Sie, wie Sie das Regal sicher aufbauen, die Einlegeböden anbringen und das Möbelstück für maximale Sicherheit an der Wand befestigen.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Dies ist eine Montageanleitung für das Furinno 16-Shelf Multimedia Media Storage Tower Rack. Sie enthält Anweisungen zum Zusammenbau der Rahmenstruktur, zum Einsetzen der Regalböden und zur notwendigen Wandbefestigung. S. 1, 2, 3, 4
Wichtigste Schritte
- Montage der Rahmenstruktur S. 1, 2, 3
- Wandbefestigung installieren S. 4
Probleme und Lösungen
Regal instabil
Wandbefestigung prüfen und Exzenterverbinder nachziehen.
S. 4Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Max. Belastung pro Fach | 2,2 kg | Gewichtslimit für die oberen Regalböden | S. 4 |
| Max. Belastung Boden | 9 kg | Gewichtslimit für das unterste Fach | S. 4 |
Wo es im PDF steht
- Teileliste und Hardware S. 1
- Montageschritte S. 2, 3
- Wandbefestigung und Belastung S. 4
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Montage
Dieses Dokument ist eine Montageanleitung für das Furinno 16-Shelf Multimedia Media Storage Tower Rack. Es führt durch den Aufbau des Regals, von der Vorbereitung der Einzelteile bis zur finalen Wandbefestigung. Bitte lesen Sie die Anleitung vollständig durch, bevor Sie mit dem Aufbau beginnen.
Vorbereitung und Teileliste

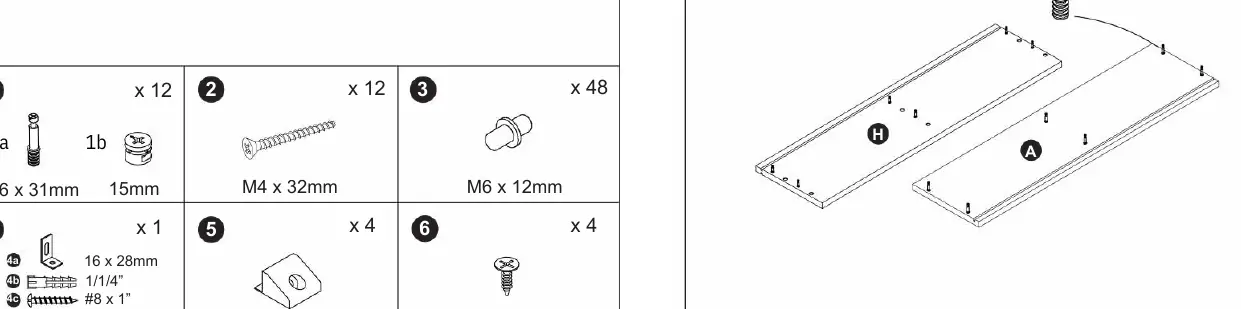

Stellen Sie vor Beginn sicher, dass alle Teile (A-K) und Beschläge (1-6) vollständig vorhanden sind. Sie benötigen für die Montage einen Schraubendreher. Die Hardware umfasst Exzenterbolzen (1a), Exzenterverbinder (1b), Schrauben (2), Regalbodenstifte (3), ein Wandbefestigungsset (4a-4d), Rückwandclips (5) und Schrauben (6).
Schritt-für-Schritt-Montage
- Schritt 1-2: Vorbereitung der Seitenteile durch Einsetzen der Exzenterbolzen (1a) und Exzenterverbinder (1b).
- Schritt 3-6: Zusammenbau der Rahmenstruktur. Verbinden Sie die Seitenteile mit den horizontalen Elementen und ziehen Sie die Exzenterverbinder fest.
- Schritt 7-8: Einsetzen der Rückwände (J) in die Nuten und Zusammenfügen der Rahmenabschnitte.
- Schritt 9: Fixierung der Rückwände mit den Clips (5) und Schrauben (6).
- Schritt 10: Einsetzen der Regalbodenstifte (3) in die gewünschten Höhen und Einlegen der Regalböden (K).
Sicherheitshinweise und Wandbefestigung
Wichtig: Die Wandbefestigung (Schritt 11) ist zwingend erforderlich, um ein Umkippen des Regals zu verhindern. Verwenden Sie das mitgelieferte Wandbefestigungsset (4a-4d), um das Regal sicher an der Wand zu verankern.
Technische Daten und Belastungsgrenzen
Beachten Sie unbedingt die Gewichtsbeschränkungen, um Schäden am Möbelstück zu vermeiden:
- Regalböden (oben): Maximal 2,2 kg pro Fach.
- Bodenplatte (unten): Maximal 9 kg für das unterste Fach.
Praktische Hilfe
Typische Probleme
Regal wackelt oder ist instabil
Stellen Sie sicher, dass alle Exzenterverbinder (1a/1b) fest angezogen sind und das Regal gemäß Schritt 11 an der Wand befestigt wurde.
Regal kippt nach vorne
Die Wandbefestigung (Schritt 11) ist zwingend erforderlich, um ein Umkippen zu verhindern.
Vor der Verwendung
- Überprüfen Sie alle Teile anhand der Liste auf Seite 1.
- Stellen Sie sicher, dass Sie einen Schraubendreher zur Hand haben.
- Wählen Sie einen geeigneten Standort mit ebener Fläche.
- Stellen Sie sicher, dass die Wandbefestigung (Schritt 11) korrekt installiert wird.
Technische Daten in der Praxis
- Belastungsgrenze Einlegeboden
- Maximal 2,2 kg pro Fach.
- Belastungsgrenze Bodenplatte
- Maximal 9 kg für das unterste Fach.
Abbildungen und Diagramme
- Schritt 1-2 zeigen die korrekte Verwendung der Exzenterverbinder (1a/1b).
- Schritt 11 zeigt die notwendige Wandmontage zur Kippsicherung.
Modellkompatibilität
- Das Regal ist für die Aufbewahrung von Medien konzipiert.
