Montageanleitung für Millwood Pines 2-Tier Bookcase

Detaillierte Montageanleitung für das Millwood Pines 2-Tier Bookcase. Erfahren Sie, wie Sie das Regal Schritt für Schritt aufbauen, welche Werkzeuge benötigt werden und wie Sie es sicher warten.

Schnelle Antworten aus der Anleitung

Kurze Antwort

Diese Anleitung beschreibt den schrittweisen Aufbau des Millwood Pines 2-Tier Bookcase unter Verwendung der mitgelieferten Exzenterbeschläge. S. 1, 2, 3

Wichtigste Schritte

Überprüfen Sie alle 4 Monate den festen Sitz aller Schrauben und Verbindungen. S. 2
Ziehen Sie die Schrauben erst fest, wenn das Regal vollständig montiert ist. S. 2

Probleme und Lösungen

Teile fehlen

Kontaktieren Sie den Händler.

S. 2

Wartung und Reset

Regelmäßige Wartung: Alle 4 Monate Schrauben und Verbindungen prüfen. S. 2

Wo es im PDF steht

Hardware- und Werkzeugliste S. 1
Teileliste und Montagehinweise S. 2
Montageschritte 1-4 S. 3
Montageschritt 5 S. 4

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Seite 1

Seite 2

Seite 3

Seite 3

Wichtige Informationen aus der Anleitung

Diese Anleitung dient dem korrekten Aufbau des Millwood Pines 2-Tier Bookcase. Bitte lesen Sie die Anweisungen vor Beginn der Montage sorgfältig durch. Stellen Sie sicher, dass alle Teile und Beschläge vor dem Zusammenbau vorhanden sind. Ziehen Sie die Schrauben erst fest, wenn das Regal vollständig montiert ist. Überprüfen Sie mindestens alle 4 Monate alle Schrauben und Verbindungen auf festen Sitz.

Vorbereitung und Werkzeuge

Für die Montage benötigen Sie eine saubere, ebene Arbeitsfläche, um Kratzer am Produkt zu vermeiden. Folgende Werkzeuge werden für den Aufbau benötigt:

Hammer
Schraubendreher

Montageschritte

Die Montage erfolgt in mehreren Schritten unter Verwendung der mitgelieferten Exzenterschrauben und Bolzen:

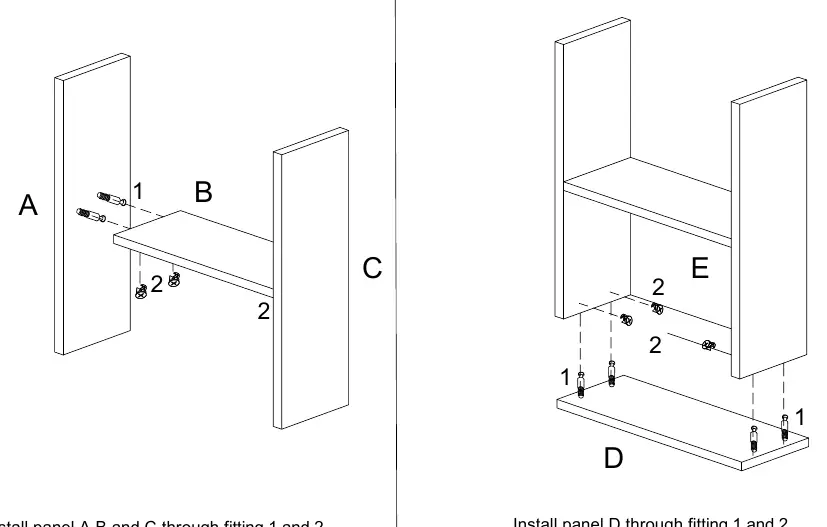

Schritt 1-2: Montage der Seitenwände (A, C) mit dem Regalboden (B) und dem unteren Boden (D) unter Verwendung der Beschläge 1 und 2.

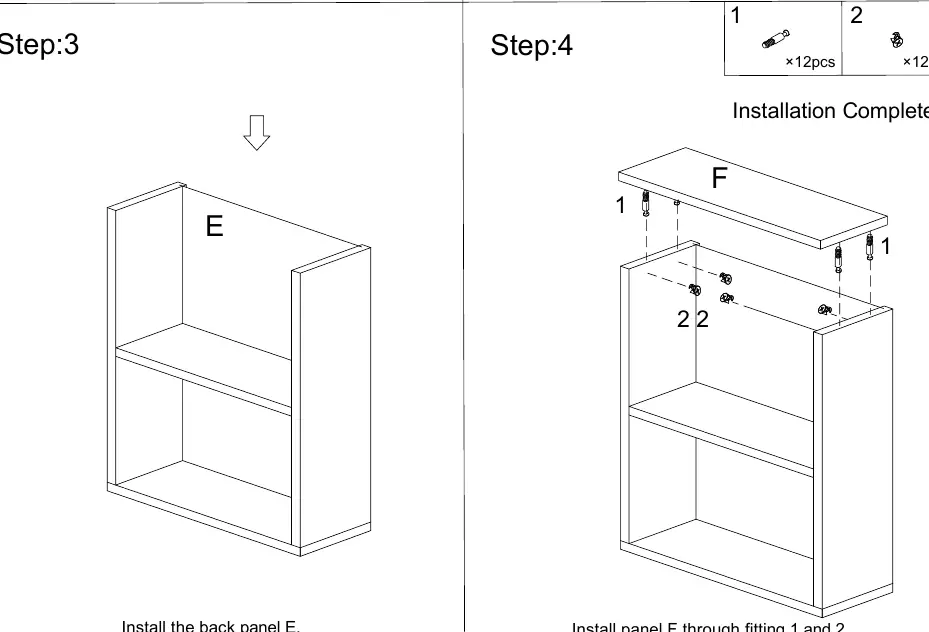

Schritt 3: Einsetzen der Rückwand (E).
Schritt 4: Montage der oberen Platte (F) mit den Beschlägen 1 und 2.
Schritt 5: Abschließende Fixierung der Rückwand mit den Schrauben (3) und Abdeckungen (4).

Wartung und Pflege

Um die Stabilität des Regals langfristig zu gewährleisten, sollten Sie alle 4 Monate alle Schrauben, Bolzen und Knöpfe überprüfen und bei Bedarf nachziehen.

Praktische Hilfe

Typische Probleme

Fehlende Teile oder Beschläge

Kontaktieren Sie umgehend den Händler, bei dem Sie das Produkt erworben haben.

Instabile Konstruktion

Überprüfen Sie, ob alle Exzenterverbindungen korrekt eingerastet und festgezogen sind (180° Drehung im Uhrzeigersinn).

Vor der Verwendung

Prüfen Sie den Lieferumfang anhand der Teileliste (A-H) und Hardwareliste (1-5).
Bereiten Sie eine saubere, ebene Arbeitsfläche vor.
Stellen Sie sicher, dass Hammer und Schraubendreher griffbereit sind.
Montieren Sie das Regal nicht auf einem unebenen Untergrund.

Technische Daten in der Praxis

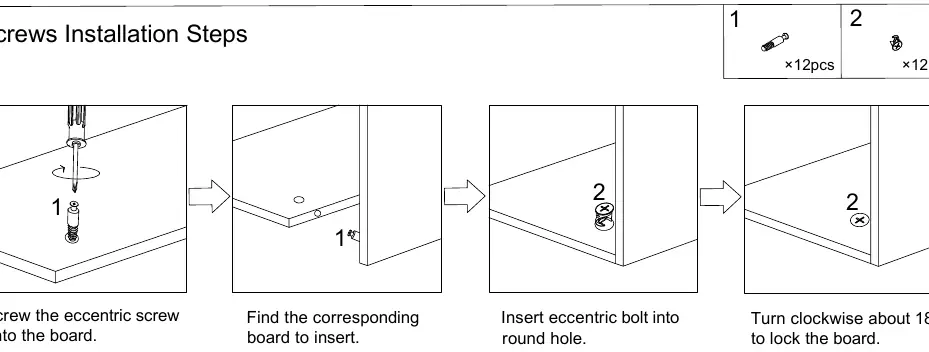

Exzenterschraube (1): Hauptverbindungselement, das in die Bohrung geschraubt wird.
Exzenterbolzen (2): Wird in das Loch eingesetzt und um 180° im Uhrzeigersinn gedreht, um die Verbindung zu verriegeln.

Abbildungen und Diagramme

Die Abbildungen zeigen die korrekte Ausrichtung der Exzenterverbindungen.
Achten Sie darauf, die Exzenterbolzen erst zu verriegeln, wenn die Teile korrekt ineinandergreifen.
