Bedienungsanleitung Forney FRONTLINE 1000 Starthilfegerät

Wichtige Informationen aus der Anleitung

Das Forney FRONTLINE 1000 ist ein Lithium-Starthilfegerät für 12V-Blei-Säure-Batterien (AGM, GEL, Nasszellen). Das Gerät wird teilgeladen geliefert und sollte vor dem ersten Gebrauch vollständig aufgeladen werden. Stellen Sie vor dem Starthilfevorgang sicher, dass alle elektrischen Verbraucher im Fahrzeug (Scheinwerfer, Klimaanlage, Radio) ausgeschaltet sind.

Aufladen des Geräts

Das Gerät wird über den USB-C-Anschluss aufgeladen. Verwenden Sie für eine schnellstmögliche Ladung ein 15W-Ladegerät.

1. Verbinden Sie das USB-C-Kabel mit dem Gerät.
2. Verbinden Sie das andere Ende mit einem USB-Netzteil (nicht im Lieferumfang enthalten).
3. Das Gerät beginnt automatisch mit dem Ladevorgang.

Smart Jump Start

Dies ist der Standardmodus für den Starthilfevorgang.

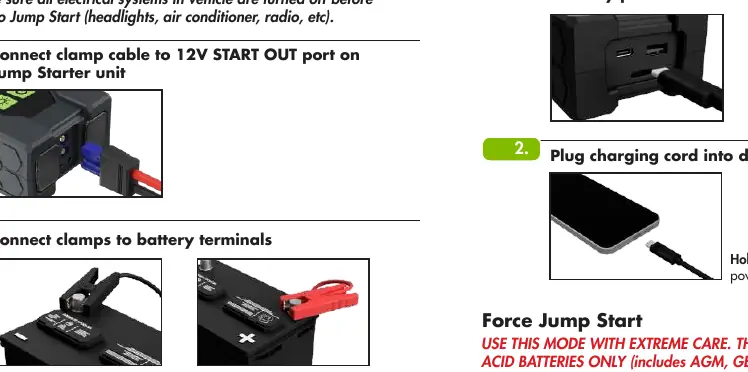

1. Verbinden Sie das Starthilfekabel mit dem 12V START OUT-Anschluss am Gerät.
2. Verbinden Sie die rote Klemme mit dem Pluspol (+) und die schwarze Klemme mit dem Minuspol (-) der Fahrzeugbatterie.
3. Schalten Sie das Gerät ein.
4. Drücken Sie den Power-Knopf, sobald die Verbindung zur Batterie besteht. Das START-Symbol leuchtet auf, wenn die Verbindung korrekt ist und der Vorgang beginnt.
5. Starten Sie das Fahrzeug.
6. Schalten Sie das Gerät nach dem Startvorgang aus, indem Sie den Power-Knopf für 3 Sekunden gedrückt halten.

Force Jump Start

Dieser Modus ist für Batterien mit weniger als 1V Spannung vorgesehen. Vorsicht: In diesem Modus sind Schutzfunktionen wie Verpolungsschutz deaktiviert. Achten Sie strikt auf die korrekte Polarität.

1. Verbinden Sie das Starthilfekabel mit dem 12V START OUT-Anschluss.
2. Verbinden Sie die Klemmen mit den Batteriepolen.
3. Schalten Sie das Gerät ein.
4. Aktivieren Sie den Force Jump Start-Modus, indem Sie den Power-Knopf und den Taschenlampen-Knopf gleichzeitig für 5 Sekunden gedrückt halten.
5. Das blinkende Lichtband und das leuchtende START-Symbol zeigen den aktiven Modus an.
6. Starten Sie das Fahrzeug.

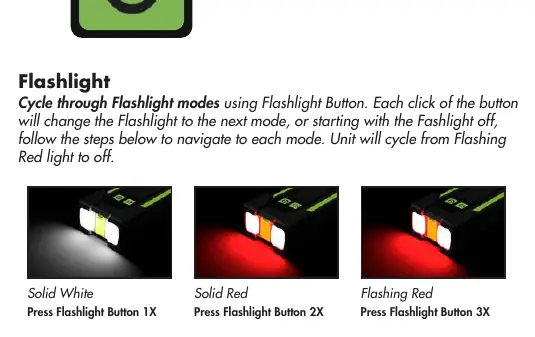

Taschenlampe

Die Taschenlampe verfügt über drei Modi: Dauerhaftes weißes Licht, dauerhaftes rotes Licht und blinkendes rotes Licht. Wechseln Sie durch die Modi, indem Sie den Taschenlampen-Knopf entsprechend oft drücken.

Fehlerbehebung und Displayanzeigen

Das Display zeigt Fehlercodes an, um Probleme zu identifizieren:

• E01: Überhitzungsschutz. Gerät abkühlen lassen.
• E02: Niedrigtemperaturschutz. Umgebung ist zu kalt.
• E03: Falsche Batteriespannung. Sicherstellen, dass eine 12V-Batterie verwendet wird.
• E04: Verpolung. Klemmen korrekt anschließen (Rot an +, Schwarz an -).
• E05: Smart Jump Start fehlgeschlagen. Kurzschluss prüfen oder Force Jump Start versuchen.
• E10-E13: Interne Fehler (Temperatursensor, Kommunikation, Schalter). Gerät aus- und wieder einschalten. Bei anhaltendem Fehler Forney Industries kontaktieren.

Technische Daten

• Spitzenstrom: 1000A
• Interne Kapazität: 23.68Wh
• Empfohlene Motorgröße: Benzin bis 6.5L, Diesel bis 4.0L
• USB-Ausgänge: 5V/3A (15W)
• Abmessungen: 176mm x 81mm x 49mm

Kontakt für Support: Forney Industries, Inc., 2057 Vermont Drive, Fort Collins, CO 80525, Telefon +1-800-521-6038, www.forneyind.com
