Bedienungsanleitung Forney FRONTLINE™ 1750 Lithium-Starthilfegerät
Schnellstartanleitung für das Forney FRONTLINE™ 1750 Lithium-Starthilfegerät. Erfahren Sie, wie Sie das Gerät laden, Fahrzeuge sicher starten, den erzwungenen Startmodus nutzen und Fehlercodes verstehen.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das Forney FRONTLINE™ 1750 ist ein 12V-Lithium-Starthilfegerät. Zum Starten schließen Sie die Klemmen an die Batterie an, schalten das Gerät ein und drücken den Einschaltknopf, um den Startvorgang zu starten. S. 1, 2
Wichtigste Schritte
- Laden des Geräts S. 1
- Intelligente Starthilfe durchführen S. 2
- Erzwungener Starthilfemodus S. 2
Erste Inbetriebnahme
- Das Gerät muss vor der ersten Verwendung vollständig aufgeladen werden. S. 1
Probleme und Lösungen
Fehlercode E01
Überhitzungsschutz. Gerät abkühlen lassen.
S. 1
Fehlercode E04
Verpolung. Klemmen korrekt anschließen.
S. 1Fehlercodes
| Code | Bedeutung | Maßnahme | Seiten |
|---|---|---|---|
| E01 | Überhitzungsschutz | Gerät abkühlen lassen | S. 1 |
| E04 | Verpolung | Klemmen korrekt anschließen | S. 1 |
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Spitzenstrom | 1750 A | Maximale Startleistung | S. 1 |
| Batteriekapazität | 51,8 Wh | Interne Kapazität | S. 1 |
Wo es im PDF steht
- Technische Daten und Fehlercodes S. 1
- Betriebsanleitung S. 2
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Das Forney FRONTLINE™ 1750 ist ein Lithium-Starthilfegerät für 12V-Blei-Säure-Batterien (AGM, GEL, Nasszellen). Das Gerät wird teilgeladen geliefert und muss vor dem ersten Gebrauch vollständig aufgeladen werden. Es verfügt über einen intelligenten Starthilfemodus sowie einen erzwungenen Modus für tiefentladene Batterien.

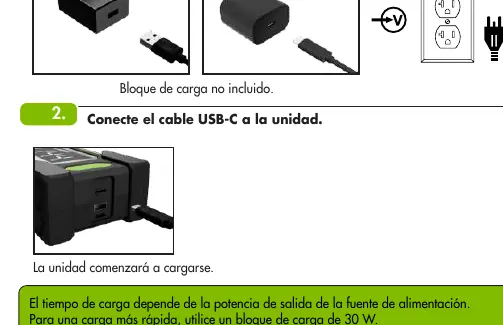

Laden des Geräts
Das Gerät wird über den USB-C-Anschluss geladen. Ein 30W-Ladegerät wird für die schnellste Ladezeit (unter 2 Stunden) empfohlen.
- Verbinden Sie das USB-C-Kabel mit dem Gerät.
- Schließen Sie das andere Ende an eine Stromquelle mit USB-Anschluss an.
- Das Gerät beginnt automatisch mit dem Ladevorgang.
Intelligente Starthilfe
Dieser Modus ist für Standard-12V-Blei-Säure-Batterien vorgesehen. Stellen Sie sicher, dass alle elektrischen Verbraucher im Fahrzeug (Licht, Radio, Klimaanlage) ausgeschaltet sind.
- Verbinden Sie das Starthilfekabel mit dem 12V-Ausgang des Geräts.
- Schließen Sie die rote Klemme an den Pluspol (+) und die schwarze Klemme an den Minuspol (-) der Batterie an.
- Schalten Sie das Gerät ein.
- Drücken Sie den Einschaltknopf, sobald die Verbindung zur Batterie besteht, um den Startvorgang zu initiieren. Das Symbol "START" leuchtet auf.
- Starten Sie das Fahrzeug.
- Schalten Sie das Gerät nach dem Startvorgang aus (Einschaltknopf 3 Sekunden gedrückt halten).
Erzwungener Starthilfemodus
Dieser Modus ist nur für Batterien mit weniger als 1V Restspannung gedacht. Vorsicht: Schutzfunktionen gegen Kurzschluss und Verpolung sind in diesem Modus deaktiviert. Es können Funken entstehen.
- Verbinden Sie das Starthilfekabel mit dem 12V-Ausgang des Geräts.
- Schließen Sie die Klemmen an die Batterie an.
- Schalten Sie das Gerät ein.
- Aktivieren Sie den Modus, indem Sie den Einschaltknopf und den Taschenlampenknopf gleichzeitig für 5 Sekunden gedrückt halten.
- Die Lichtleiste blinkt und das "Start"-Symbol leuchtet dauerhaft, wenn der Modus aktiv ist.
- Starten Sie das Fahrzeug.
Stromversorgung (Powerbank)
Das Gerät kann als Powerbank für persönliche Geräte verwendet werden.
- Schalten Sie das Gerät ein.
- Stecken Sie das Ladekabel des Geräts in den USB-Ausgang (USB OUT).
- Verbinden Sie das andere Ende mit dem zu ladenden Gerät.
Taschenlampe
Die Taschenlampe bietet drei Modi: Weißes Dauerlicht, Rotes Dauerlicht, Rotes Blinklicht. Wechseln Sie durch die Modi, indem Sie den Taschenlampenknopf entsprechend oft drücken.

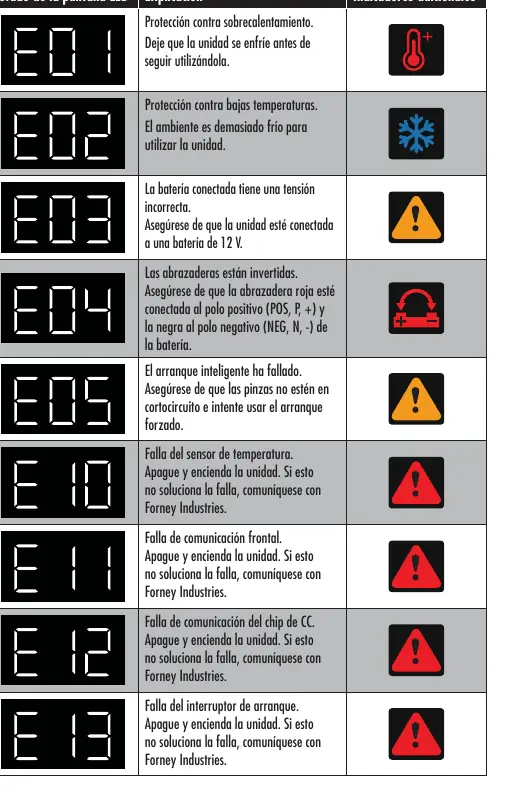

Fehlercodes und LED-Anzeigen
Das Gerät zeigt Fehlercodes auf dem Display an:
- E01: Überhitzungsschutz. Gerät abkühlen lassen.
- E02: Niedrigtemperaturschutz. Umgebung zu kalt.
- E03: Falsche Batteriespannung. Sicherstellen, dass eine 12V-Batterie angeschlossen ist.
- E04: Verpolung. Klemmen korrekt anschließen (Rot an +, Schwarz an -).
- E05: Intelligenter Start fehlgeschlagen. Kurzschluss prüfen oder erzwungenen Modus versuchen.
- E06-E13: Interne Fehler (Sensor, Kommunikation, Schalter). Gerät aus- und wieder einschalten. Bei anhaltendem Fehler den Kundendienst kontaktieren.
Praktische Hilfe
Typische Probleme
Gerät zeigt E04 an
Die Klemmen sind verpolt. Schließen Sie die rote Klemme an den Pluspol (+) und die schwarze an den Minuspol (-) an.
Gerät zeigt E01 an
Überhitzungsschutz aktiv. Lassen Sie das Gerät abkühlen, bevor Sie es weiter verwenden.
Fahrzeug startet nicht im intelligenten Modus
Prüfen Sie auf Kurzschlüsse an den Klemmen. Wenn die Batterie unter 1V hat, nutzen Sie den erzwungenen Starthilfemodus.
Vor der Verwendung
- Gerät vor dem ersten Gebrauch vollständig aufladen.
- Sicherstellen, dass alle elektrischen Verbraucher im Fahrzeug ausgeschaltet sind.
- Batterietyp prüfen (nur 12V Blei-Säure: AGM, GEL, Nasszellen).
- Sicherstellen, dass die Klemmen festen Kontakt haben.
Abbildungen und Diagramme
- Das Display zeigt Fehlercodes (E01-E13) zur Diagnose an.
- Die Klemmen müssen korrekt an die Batteriepole angeschlossen werden (Rot +, Schwarz -).
- Der Einschaltknopf dient auch zur Aktivierung des erzwungenen Modus (in Kombination mit dem Taschenlampenknopf).
Modellkompatibilität
- Geeignet für 12V-Blei-Säure-Batterien (AGM, GEL, Nasszellen).
- Empfohlene Motorgröße: Benzin bis 7,5l, Diesel bis 5,0l.
