Bedienungsanleitung für Forney Frontline 12, 12A Batterieladegerät
Schnelle Hilfe und Bedienungsanleitung für das Forney Frontline 12, 12A Batterieladegerät. Erfahren Sie alles über die Einstellungen, Sicherheitsfunktionen und den Betrieb.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument bietet einen Überblick über das Forney Frontline 12, 12A Batterieladegerät. Es ist für das manuelle Laden verschiedener Batterietypen konzipiert und verfügt über integrierte Schutzmechanismen. Stellen Sie vor der Verwendung sicher, dass die Spannungseinstellungen (6V oder 12V) korrekt auf Ihre Batterie abgestimmt sind.
Produktbeschreibung

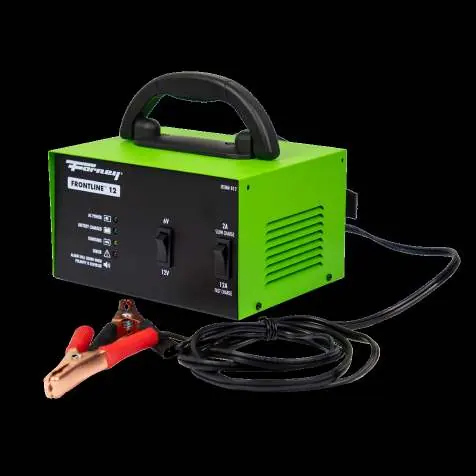

Das Forney Frontline 12, 12A ist ein robustes Batterieladegerät mit Stahlgehäuse, das für den Einsatz bei Autos, Motorrädern, Wohnmobilen und anderen Fahrzeugen geeignet ist. Es verfügt über einen klappbaren Tragegriff und eine integrierte Kabelaufwicklung auf der Rückseite.
Bedienung und Einstellungen
Das Gerät bietet eine einfache manuelle Steuerung über das Bedienfeld:
- Batteriespannungsschalter: Wählen Sie zwischen 6V und 12V, passend zur angeschlossenen Batterie.
- Ladegeschwindigkeitsschalter: Wählen Sie zwischen 2A (Slow Charge) für langsames Laden oder 12A (Fast Charge) für schnelles Laden.
Die Status-LEDs geben Auskunft über den Betriebszustand:
- AC Power: Zeigt an, dass das Gerät mit Strom versorgt wird.
- Battery Charged: Die Batterie ist geladen.
- Charging: Der Ladevorgang läuft.
- Error: Ein Fehler ist aufgetreten (z.B. falsche Polarität). Ein Alarm ertönt bei umgekehrter Polarität.
Sicherheitsfunktionen
Das Ladegerät ist mit elektronischen Schutzmechanismen ausgestattet, um folgende Risiken zu minimieren:
- Kurzschluss
- Verpolung (Reverse Polarity)
- Überhitzung
- Überladung
Technische Daten
- Eingangsspannung: 120V, 60Hz
- Kompatible Batterietypen: Blei-Säure (Nass, EFB, MF, Ca, Deep Cycle, AGM, Gel)
- Abmessungen: 187mm x 207,5mm x 142,3mm
- Gewicht: 1,8 kg
Praktische Hilfe
Typische Probleme
Alarm ertönt
Überprüfen Sie die Polarität der Anschlüsse. Das Gerät hat einen Schutz gegen Verpolung.
Gerät lädt nicht
Stellen Sie sicher, dass die Spannungseinstellungen (6V/12V) korrekt sind und das Gerät ordnungsgemäß mit Strom versorgt wird.
Vor der Verwendung
- Prüfen Sie den Batterietyp (muss Blei-Säure sein: Nass, EFB, MF, Ca, Deep Cycle, AGM, Gel).
- Stellen Sie den Spannungsschalter korrekt auf 6V oder 12V ein.
- Stellen Sie sicher, dass die Klemmen fest und korrekt an den Batteriepolen sitzen.
Abbildungen und Diagramme
- Das Bedienfeld enthält Schalter für die Batteriespannung (6V/12V) und die Ladegeschwindigkeit (2A/12A).
- Status-LEDs zeigen AC-Strom, Ladezustand, aktiven Ladevorgang und Fehlerzustände an.
Modellkompatibilität
- Geeignet für: Auto, Powersports, Wohnmobile (RV), Marine, Motorrad.
- Kompatibel mit 6V und 12V Blei-Säure-Batterien.
