Bedienungsanleitung für Focusrite Scarlett 18i8 3rd Gen Audio-Interface

Detaillierte Bedienungsanleitung für das Focusrite Scarlett 18i8 3rd Gen Audio-Interface. Erfahren Sie alles über die Hardware-Anschlüsse, die Einrichtung der Focusrite Control Software, ADAT-Erweiterungen und die Konfiguration in Ihrer...

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Das Focusrite Scarlett 18i8 3rd Gen ist ein USB-Audio-Interface. Zur Inbetriebnahme müssen Sie das mitgelieferte 12V-Netzteil anschließen, das Gerät per USB mit dem Computer verbinden und die Focusrite Control Software installieren, um den vollen Funktionsumfang und die Treiber zu aktivieren. S. 5, 9, 13

Wichtigste Schritte

  • Installation der Software S. 5, 6, 9
  • Anschluss der Stromversorgung S. 4, 13
  • Konfiguration in der DAW S. 14, 15

Erste Inbetriebnahme

  • Verbinden Sie das Gerät mit dem Netzteil und dem Computer. Das Gerät startet im 'Easy Start'-Modus. Registrieren Sie das Gerät online und installieren Sie Focusrite Control, um den vollen Funktionsumfang freizuschalten. S. 5, 9

Probleme und Lösungen

Audio-Feedback-Schleife

Muten oder schalten Sie Lautsprecher aus, während Sie Mikrofone verwenden.

S. 18
Latenzprobleme

Erhöhen Sie die Puffergröße in den Audio-Einstellungen der DAW.

S. 17

Wartung und Reset

  • Um das Gerät ohne Registrierung aus dem Easy Start Modus zu zwingen, halten Sie die 48V-Taste für fünf Sekunden gedrückt. S. 9

Technische Daten

Parameter Wert Hinweis Seiten
Sample-Raten 44.1 kHz bis 192 kHz Unterstützte Abtastraten für die digitale Audioverarbeitung. S. 25
Eingänge 18 Gesamtzahl der verfügbaren Eingangskanäle (8 analog, 8 ADAT, 2 S/PDIF). S. 25
Ausgänge 10 Gesamtzahl der verfügbaren Ausgangskanäle (4 analog, 2 Kopfhörer, 2 S/PDIF). S. 25

Wo es im PDF steht

  • Hardware-Übersicht (Vorderseite) S. 10
  • Hardware-Übersicht (Rückseite) S. 12
  • Technische Daten S. 25, 26, 27
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Vorderseite des Scarlett 18i8 mit Bedienelementen Seite 10 Rückseite des Scarlett 18i8 mit Anschlüssen Seite 12 Anschlussbeispiel für Mikrofone und Instrumente Seite 16 Focusrite Control Benutzeroberfläche Seite 22

Wichtige Informationen aus der Anleitung

Das Focusrite Scarlett 18i8 3rd Gen ist ein professionelles Audio-Interface. Für den Betrieb ist zwingend das mitgelieferte 12V-Netzteil erforderlich; eine Stromversorgung ausschließlich über USB ist nicht möglich. Die Installation der Focusrite Control Software ist notwendig, um das Gerät aus dem "Easy Start"-Modus zu befreien und die volle Funktionalität (bis zu 192 kHz) freizuschalten.

Erste Schritte und Einrichtung

Verbinden Sie das Gerät mit dem mitgelieferten USB-Kabel mit Ihrem Computer. Nach dem ersten Anschließen wird das Interface als Massenspeichergerät erkannt. Folgen Sie den Anweisungen auf dem Bildschirm (Quick Start Tool), um das Gerät zu registrieren und die Software zu installieren. Unter macOS ist das Gerät "Class Compliant" und benötigt keine zusätzlichen Treiber, während unter Windows die Installation von Focusrite Control den notwendigen ASIO-Treiber installiert.

Hardware-Funktionen

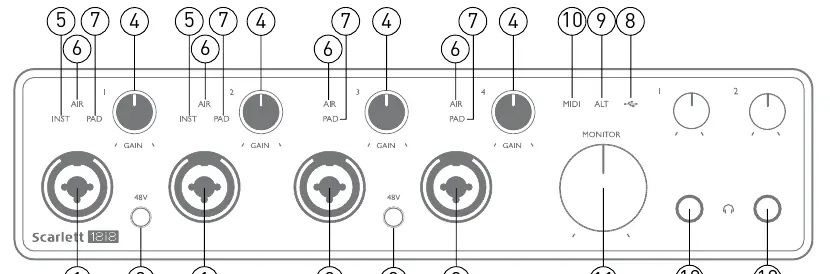

Vorderseite des Scarlett 18i8 mit Bedienelementen
Vorderseite des Scarlett 18i8 mit Bedienelementen
Rückseite des Scarlett 18i8 mit Anschlüssen
Rückseite des Scarlett 18i8 mit Anschlüssen
  • Vorderseite: Enthält vier Combo-Eingänge (XLR/Klinke) mit Gain-Reglern, 48V-Phantomspeisung, AIR-Modus (Modellierung klassischer ISA-Preamps) und PAD-Funktion zur Pegelabsenkung.
  • Rückseite: Bietet vier weitere Line-Eingänge, vier Line-Ausgänge, optischen ADAT-Eingang, S/PDIF-Anschlüsse, MIDI-Ein/Ausgang und den Netzanschluss.
  • Monitor-Steuerung: Der Hauptregler steuert die Ausgänge 1 und 2. Die ALT-Funktion ermöglicht das Umschalten zwischen zwei Lautsprecherpaaren (über Ausgänge 3 und 4).

Anschlussmöglichkeiten

Das Interface unterstützt verschiedene Konfigurationen:

Anschlussbeispiel für Mikrofone und Instrumente
Anschlussbeispiel für Mikrofone und Instrumente
  • Mikrofone und Instrumente: Anschluss an die vorderen Combo-Buchsen. Die Vorverstärker erkennen automatisch, ob ein Mikrofon (XLR) oder ein Instrument/Line-Signal (Klinke) angeschlossen ist.
  • ADAT-Erweiterung: Über den optischen Eingang können weitere 8 Kanäle (bei 44.1/48 kHz) hinzugefügt werden, z.B. durch einen Scarlett OctoPre.
  • Stand-alone-Betrieb: Das Gerät kann als Mixer oder Vorverstärker ohne Computer verwendet werden, sofern eine Konfiguration in Focusrite Control gespeichert wurde.

Software und Focusrite Control

Focusrite Control ist das zentrale Werkzeug für das Routing von Signalen, die Steuerung der Monitor-Mixe und die Einstellung globaler Hardware-Parameter wie Sample-Rate und Clock-Quelle. Die Software ermöglicht zudem das "Loopback"-Feature, um Audio-Signale innerhalb des Computers (z.B. aus einem Webbrowser) aufzunehmen.

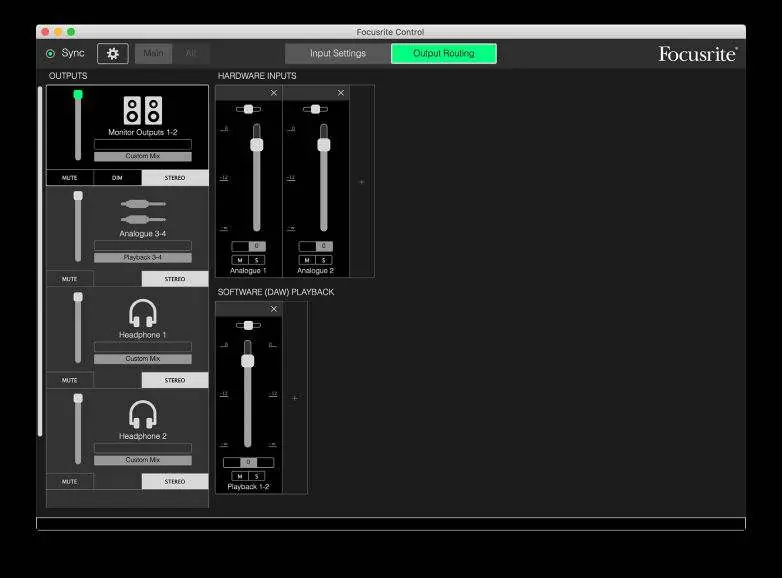

Focusrite Control Benutzeroberfläche
Focusrite Control Benutzeroberfläche

Fehlerbehebung

Bei Latenzproblemen in der DAW sollte die Puffergröße (Buffer Size) angepasst werden. Um Audio-Feedback zu vermeiden, sollten Lautsprecher während der Aufnahme stummgeschaltet werden. Bei Problemen mit der Erkennung oder Funktionalität besuchen Sie das Focusrite Help Centre unter support.focusrite.com.

Offizielle Quellen aus der Anleitung

Offizielle Quelle support.focusrite.com

Praktische Hilfe

Typische Probleme

Audio-Feedback-Schleife

Schalten Sie die Lautsprecher stumm oder aus, während Sie ein Mikrofon verwenden, um Rückkopplungen zu vermeiden.

Hohe Latenz bei der Aufnahme

Erhöhen Sie die Puffergröße (Buffer Size) in den Audio-Einstellungen Ihrer DAW.

Gerät wird nicht als 192 kHz Interface erkannt

Installieren Sie die Focusrite Control Software, um den 'Easy Start'-Modus zu deaktivieren und die volle Funktionalität freizuschalten.

Kein Ton aus den Lautsprechern

Überprüfen Sie, ob das Gerät in den Sound-Einstellungen des Betriebssystems als Standard-Ausgabegerät ausgewählt ist und ob die Ausgänge in Focusrite Control nicht stummgeschaltet sind.

Vor der Verwendung

  • Verwenden Sie ausschließlich das mitgelieferte 12V-Netzteil.
  • Installieren Sie die Focusrite Control Software von der Focusrite-Website.
  • Stellen Sie sicher, dass Ihr Computer über einen USB 2.0-kompatiblen Anschluss verfügt.
  • Wählen Sie in Ihrer DAW den 'Focusrite USB ASIO' Treiber aus.
  • Registrieren Sie das Gerät online für Zugriff auf Software-Bundles.

Technische Daten in der Praxis

PAD-Funktion
Senkt den Eingangspegel um 10 dB ab, um Übersteuerungen bei sehr lauten Signalquellen zu vermeiden.
ALT-Funktion
Ermöglicht das Umschalten des Monitor-Mixes zwischen zwei Lautsprecherpaaren (Ausgänge 1-2 und 3-4).

Abbildungen und Diagramme

  • Die Vorderseite bietet Gain-Regler mit LED-Ringen zur Pegelanzeige (Grün: Signal vorhanden, Amber: nahe Clipping, Rot: Clipping).
  • Die Rückseite zeigt die Anordnung der Line-Ein- und Ausgänge sowie die digitalen Anschlüsse (ADAT, S/PDIF, MIDI).
  • Die Anschlussdiagramme zeigen die korrekte Verkabelung für aktive und passive Lautsprecher sowie für die ADAT-Erweiterung.

Modellkompatibilität

  • Das Gerät benötigt ein USB 2.0+ kompatibles Interface am Computer.
  • Der optische ADAT-Eingang ist bei Sample-Raten von 176.4/192 kHz deaktiviert.
  • Das Gerät kann nicht über den USB-Bus mit Strom versorgt werden.
