Bedienungsanleitung für Akku-Einhand-Säbelsäge FLEX RS 16 12-EC / RS 25 18-EC
Schnellstartanleitung und Bedienungshandbuch für die Akku-Einhand-Säbelsäge FLEX RS 16 12-EC und RS 25 18-EC. Erfahren Sie alles über Montage, Sägeblattwechsel, Sicherheitshinweise und Wartung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung gilt für die Akku-Einhand-Säbelsägen FLEX RS 16 12-EC und RS 25 18-EC. Das Gerät ist für den gewerblichen Einsatz in Industrie und Handwerk zum Sägen von Holz, Kunststoff und Metall vorgesehen. Beachten Sie unbedingt die Sicherheitshinweise, um schwere Verletzungen zu vermeiden.
Gerätebeschreibung
Die Säge verfügt über folgende Hauptkomponenten:
- Entriegelungsschalter: Zum Sichern gegen unbeabsichtigtes Einschalten.
- Sägeschuh: Einstellbar für bessere Führung und Kontrolle.
- Variabler Drehzahlwählschalter: Zur stufenlosen Geschwindigkeitsregelung.
- Werkzeugaufnahme: Für den werkzeuglosen Sägeblattwechsel.
- LED: Zur Beleuchtung des Arbeitsbereichs und Statusanzeige.
Bedienung
Akku einsetzen/wechseln: Schieben Sie den geladenen Akku in das Gerät, bis er hörbar einrastet. Zum Entfernen drücken Sie die Entriegelungstaste.
Sägeblatt montieren/demontieren: Schalten Sie das Gerät immer aus und entfernen Sie den Akku. Öffnen Sie die Werkzeugaufnahme, führen Sie das Sägeblatt bis zum Anschlag ein und lassen Sie die Spannhülse einrasten. Prüfen Sie den festen Sitz durch Ziehen am Blatt.

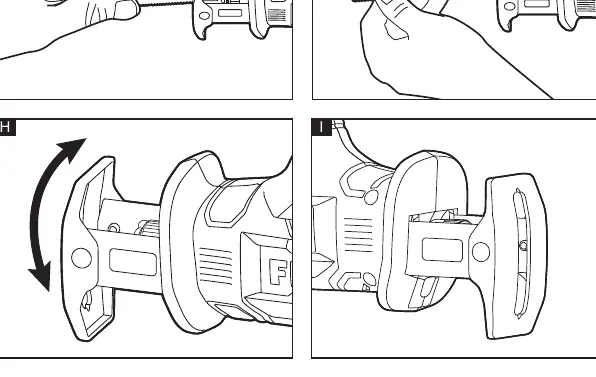

Sägeschuh einstellen: Der Sägeschuh kann für einen optimalen Winkel zur Werkstückoberfläche eingestellt werden.
Sägehinweise
Allgemeines Sägen: Spannen Sie das Werkstück fest ein. Verwenden Sie das passende Sägeblatt für das Material (wenig Zähne für Holz, viele Zähne für Metall). Starten Sie die Säge vor dem Kontakt mit dem Werkstück.
Tauchsägen: Ideal für Schnitte in Flächen ohne Kante. Setzen Sie die Säge mit dem Sägeschuh auf und führen Sie das laufende Sägeblatt langsam in das Material ein.
Metall sägen: Verwenden Sie niemals Holzsägeblätter für Metall. Nutzen Sie bei Bedarf Schneidöl zur Kühlung und Erhöhung der Standzeit.
Wartung und Pflege
Reinigen Sie das Gerät und die Lüftungsschlitze regelmäßig. Blasen Sie das Gehäuseinnere und den Motor regelmäßig mit trockener Druckluft aus. Entsorgen Sie Altgeräte und Akkus gemäß den geltenden EU-Richtlinien.
Praktische Hilfe
Typische Probleme
LED blinkt schnell
Überlastung oder Überhitzung. Gerät abkühlen lassen oder unter Luftstrom kühlen.
LED blinkt langsam
Akkukapazität niedrig. Akku aufladen.
Sägeblatt lässt sich nicht einsetzen
Prüfen, ob die Werkzeugaufnahme frei ist. Ggf. Spannhülse öffnen.
Vor der Verwendung
- Akku vollständig geladen?
- Passendes Sägeblatt für das Material gewählt?
- Werkstück sicher eingespannt?
- Sägeschuh korrekt eingestellt?
Technische Daten in der Praxis
- Leerlaufdrehzahl
- Maximale Geschwindigkeit ohne Last (0-3000 U/min).
Abbildungen und Diagramme

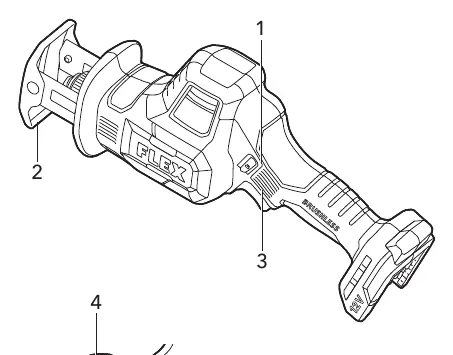

- Abbildung A: Übersicht der Bedienelemente
- Abbildung D/E: Akku-Wechsel
- Abbildung F/G: Sägeblatt-Montage/Demontage
- Abbildung H: Sägeschuh-Einstellung
- Abbildung L: Tauchsägen
Modellkompatibilität
- Nur für gewerblichen Einsatz in Industrie und Handwerk.
- RS 16 12-EC (12V) und RS 25 18-EC (18V) verwenden unterschiedliche Akkus.
