Installationsanleitung für Extron SF 10C SUB Subwoofer

Detaillierte Installationsanleitung für den Extron SF 10C SUB Subwoofer. Erfahren Sie, wie Sie den Subwoofer sicher an der Decke montieren, verkabeln und das Gitter installieren.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Der Extron SF 10C SUB ist ein 8-Ohm-Subwoofer für den Deckeneinbau. Die Installation erfordert qualifiziertes Fachpersonal. Aufgrund des Gewichts von ca. 17 kg (38 lbs) müssen bei der Montage mindestens zwei Personen anwesend sein. Der Subwoofer darf nicht auf dem Deckengitter aufliegen. Stellen Sie sicher, dass das Port-Rohr in den Hörbereich zeigt und keine Oberflächen berührt, um unerwünschte Vibrationen zu vermeiden.

Montage des Subwoofers

Der Subwoofer kann an der Decke aufgehängt oder mit dem optionalen SMK F SF 10C Kit auf dem Boden platziert werden. Für die Deckenmontage stehen zwei Methoden zur Verfügung: die Aufhängung mit Flugkabeln oder die Montage mit Gewindestangen.

Installation der Aufhängung

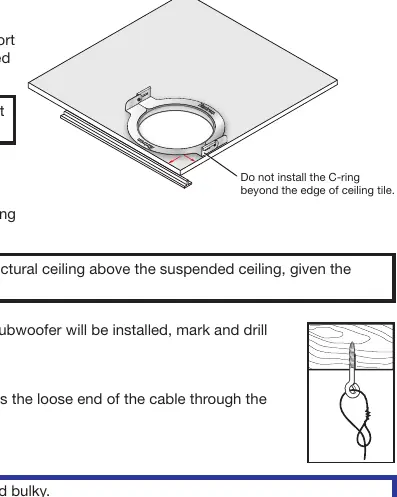

Installation der Flugkabel
Installation der Flugkabel

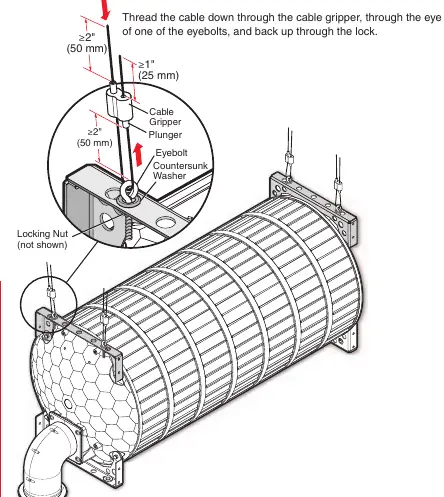

Kabelgreifer-Mechanismus
Kabelgreifer-Mechanismus

Installation mit Flugkabeln

  1. Entfernen Sie die Deckenplatten am Installationsort.
  2. Markieren und bohren Sie vier Löcher in die Deckenstruktur in einem Winkel von ca. 10 Grad von den Ecken des Subwoofers aus.
  3. Schrauben Sie Ringschrauben (Lag Eye Bolts) in die Löcher.
  4. Fädeln Sie die Flugkabel durch die Ringschrauben und die Kabelgreifer.
  5. Stellen Sie sicher, dass mindestens 5 cm Abstand zwischen dem Kolben des Kabelgreifers und anderen Objekten in der Decke bestehen, um ein versehentliches Lösen zu verhindern.

Installation mit Gewindestangen

  1. Befestigen Sie vier Gewindestangen (1/4 Zoll oder 3/8 Zoll) an der Deckenstruktur, idealerweise an Unistrut-Schienen.
  2. Befestigen Sie die Stangen an den Eckpunkten des Subwoofers mit Muttern und Unterlegscheiben.
  3. Justieren Sie die Muttern, bis der Subwoofer waagerecht hängt und die unteren Halterungen ca. 2,5 cm unter der Deckenoberfläche liegen.

Installation des Gitters

Installation des Gitters und der Verriegelungsarme
Installation des Gitters und der Verriegelungsarme
  1. Markieren und schneiden Sie das Loch in die Deckenplatte mithilfe der mitgelieferten Schablone.
  2. Platzieren Sie den C-Ring auf der Subwoofer-Seite der Deckenplatte.
  3. Platzieren Sie den Gitteradapter auf der gegenüberliegenden Seite und verbinden Sie ihn mit dem C-Ring.
  4. Ziehen Sie die drei Verriegelungsarme mit einem Kreuzschlitzschraubendreher fest, bis der Adapter sicher am C-Ring klemmt.
  5. Bringen Sie das magnetische Gitter am Adapter an.

Anschluss und Betrieb

Der Subwoofer verfügt über einen Anschluss für Kabelkanäle.

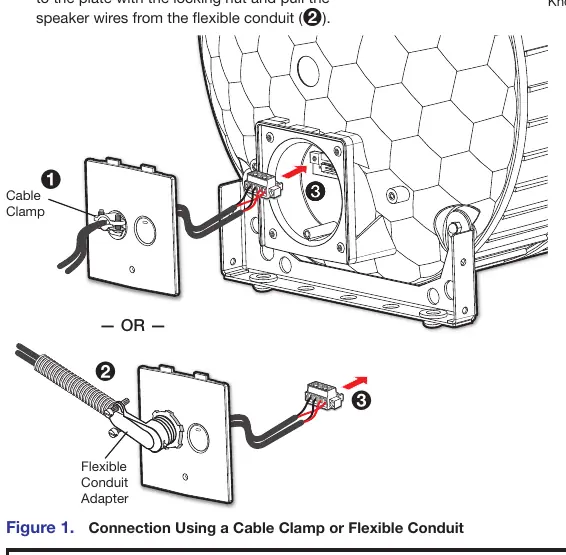

Anschluss mit Kabelklemme oder flexiblem Kabelkanal
Anschluss mit Kabelklemme oder flexiblem Kabelkanal
  • Entfernen Sie die Abdeckplatte für den Kabelkanal.
  • Verwenden Sie entweder die Kabelklemme oder einen flexiblen Kabelkanaladapter.
  • Isolieren Sie die Kabelenden auf 5 mm (3/16 Zoll) ab.
  • Verbinden Sie die Lautsprecherkabel mit dem steckbaren Schraubanschluss.
  • Achten Sie auf die korrekte Verkabelung (Single oder Double Wiring gemäß Tabelle).
  • Stecken Sie den Anschluss in den Subwoofer und befestigen Sie die Abdeckplatte wieder.

Praktische Hilfe

Typische Probleme

Unerwünschte Audio-Vibrationen

Stellen Sie sicher, dass das Port-Rohr oder das Gehäuse die Deckenoberfläche nicht berührt.

Kabelgreifer löst sich

Halten Sie mindestens 5 cm Abstand zwischen dem Kolben des Kabelgreifers und anderen Objekten in der Decke ein.

Kabel rutscht aus dem Anschluss

Verzinnen Sie die Kabelenden nicht. Achten Sie auf die korrekte Abisolierlänge von 5 mm.

Vor der Verwendung

  • Zwei Personen für die Installation bereitstellen (Gewicht ca. 17 kg).
  • Geeignete Deckenstruktur für die Aufhängung prüfen.
  • Werkzeug für die Deckenmontage (Bohrer, Schraubendreher) bereithalten.
  • Kabelquerschnitt gemäß der Drahtstärken-Tabelle prüfen.
  • Sicherstellen, dass das Port-Rohr in den Hörbereich zeigt.

Technische Daten in der Praxis

3/16 Zoll (5 mm)
Ideale Länge für abisolierte Kabelenden.
12 AWG / 16 AWG / 18 AWG
Zulässige Kabelquerschnitte je nach Anzahl der Drähte pro Pol.

Abbildungen und Diagramme

  • Die Diagramme zeigen die korrekte Führung der Flugkabel durch die Kabelgreifer.
  • Die Verkabelungsschemata illustrieren den Unterschied zwischen Single- und Double-Wiring.
  • Die Abbildungen zur Gitterinstallation zeigen die korrekte Positionierung von C-Ring und Verriegelungsarmen.

Modellkompatibilität

  • Optionales SMK F SF 10C Kit für Bodenmontage erforderlich.
  • Unterstützt 1/4-Zoll oder 3/8-Zoll Gewindestangen für die Deckenmontage.
