Bedienungsanleitung Akku-Bohrschrauber Einhell TP-CD 18/70-C Li BL

Vollständige Bedienungsanleitung für den Einhell TP-CD 18/70-C Li BL Akku-Bohrschrauber. Erfahren Sie alles über Inbetriebnahme, Einstellungen, das Anti-Kickback-System, Wartung und Sicherheitshinweise.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Der Einhell TP-CD 18/70-C Li BL ist ein Akku-Bohrschrauber zum Schrauben und Bohren in Holz, Metall und Kunststoff. S. 5, 6

Wichtigste Schritte

  • Akku laden S. 7
  • Werkzeug wechseln S. 8

Erste Inbetriebnahme

  • Akku laden und in das Gerät schieben. S. 7

Probleme und Lösungen

Akku lädt nicht

Prüfen Sie die Steckdose und die Kontakte am Ladegerät.

S. 7

Wartung und Reset

  • Regelmäßige Reinigung mit feuchtem Tuch. S. 8, 9

Technische Daten

Parameter Wert Hinweis Seiten
Spannung 18 V d.c. Motor-Spannungsversorgung S. 6

Wo es im PDF steht

  • Gerätebeschreibung S. 5
  • Technische Daten S. 6
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Übersicht der Bedienelemente Seite 2 Werkzeugwechsel Seite 3

Wichtige Informationen aus der Anleitung

Diese Anleitung enthält alle notwendigen Informationen für den sicheren Betrieb des Einhell TP-CD 18/70-C Li BL Akku-Bohrschraubers. Bitte lesen Sie vor der Inbetriebnahme die Sicherheitshinweise sorgfältig durch. Das Gerät ist für das Eindrehen und Lösen von Schrauben sowie zum Bohren in Holz, Metall und Kunststoff konzipiert.

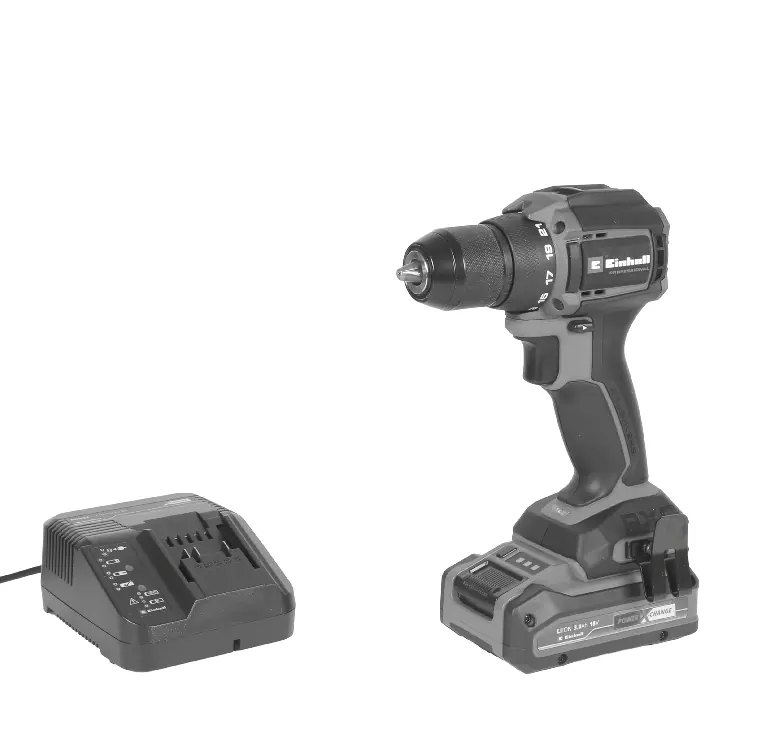

Übersicht der Bedienelemente
Übersicht der Bedienelemente

Gerätebeschreibung

  • 1. Drehmomenteinstellung
  • 2. Akku-Kapazitätsanzeige
  • 3. Drehrichtungsschalter
  • 4. Ein-/Ausschalter
  • 5. Akku (nicht im Lieferumfang)
  • 6. Ladegerät (nicht im Lieferumfang)
  • 7. Umschalter 1. Gang – 2. Gang
  • 8. Rasttaste
  • 9. Schnellspannbohrfutter
  • 10. LED-Licht
  • 11. Taster Anti-Kickback-System
  • 12. Status-LED Anti-Kickback-System

Inbetriebnahme

Vor der ersten Nutzung muss der Akku geladen werden. Schieben Sie den Akku auf das Ladegerät. Die grüne LED am Ladegerät signalisiert den Ladevorgang. Achten Sie darauf, dass die Netzspannung mit der Angabe auf dem Typenschild übereinstimmt.

Bedienung

Drehmomenteinstellung: Das Drehmoment für eine bestimmte Schraubengröße wird am Stellring (1) eingestellt. Stellen Sie den Ring nur bei Stillstand ein.

Bohren: Stellen Sie den Einstellring auf die letzte Stufe „Bohrer“. In dieser Stufe ist die Rutschkupplung außer Betrieb und das maximale Drehmoment verfügbar.

Drehrichtungsschalter: Mit dem Schiebeschalter über dem Ein-/Ausschalter wählen Sie die Drehrichtung (Links-/Rechtslauf) und sichern das Gerät gegen ungewolltes Einschalten.

Anti-Kickback-System: Das Gerät erkennt plötzliche Rotationen durch Blockieren und schaltet ab. Die grüne Status-LED (12) leuchtet bei aktivem System. Bei erkannten Rückschlag blinkt die LED. Über den Taster (11) kann das System deaktiviert werden.

Werkzeugwechsel

Stellen Sie den Drehrichtungsschalter (3) in die Mittelstellung. Öffnen Sie das Schnellspannbohrfutter (9), setzen Sie das Werkzeug ein und drehen Sie das Bohrfutter fest zu.

Werkzeugwechsel
Werkzeugwechsel

Reinigung und Wartung

Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehäuse staubfrei. Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel.

Lagerung

Lagern Sie das Gerät an einem dunklen, trockenen und frostfreien Ort zwischen 5 und 30 °C in der Originalverpackung.

Praktische Hilfe

Typische Probleme

Akku lädt nicht

Prüfen Sie, ob die Steckdose Spannung führt und ob ein einwandfreier Kontakt an den Ladekontakten des Ladegeräts besteht.

Gerät schaltet plötzlich ab

Das Anti-Kickback-System hat bei einer plötzlichen Rotation eingegriffen. Prüfen Sie das Werkstück und reaktivieren Sie das System ggf. durch Drücken des Tasters.

Vor der Verwendung

  • Prüfen Sie das Gerät auf Transportschäden.
  • Verwenden Sie nur scharfe Bohrer und geeignete Schrauberbits.
  • Prüfen Sie Wände vor dem Bohren auf verborgene Strom-, Gas- und Wasserleitungen.
  • Stellen Sie sicher, dass der Akku vollständig geladen ist.

Technische Daten in der Praxis

0-450 / 0-2000 min-1
Leerlauf-Drehzahl in zwei Gängen.

Abbildungen und Diagramme

  • Bild 1: Übersicht der Bedienelemente.
  • Bild 2-3: Laden des Akkus.
  • Bild 4: Drehmomenteinstellung und Gangumschaltung.
  • Bild 5: Drehrichtungsschalter und Ein-/Ausschalter.
  • Bild 8: Anti-Kickback-System.

Modellkompatibilität

  • Nur mit Power X-Change Akkus kompatibel.
