Bedienungsanleitung für Einhell TC-CL 18/1800 Li Akku-Lampe
Schnellstartanleitung und Bedienungshilfe für die Einhell TC-CL 18/1800 Li Akku-Lampe. Erfahren Sie alles über Montage, Helligkeitseinstellung, Akku-Ladevorgang und Fehlerbehebung.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Einhell TC-CL 18/1800 Li ist eine akkubetriebene Arbeitsleuchte. Sie wird ohne Akku und Ladegerät geliefert und erfordert Power-X-Change Akkus. S. 5
Wichtigste Schritte
- Akku einsetzen S. 5
- Helligkeit einstellen S. 6
Erste Inbetriebnahme
- Akku laden S. 5
Probleme und Lösungen
Alle LEDs am Akku blinken
Temperatur des Akkus überschritten. Akku entfernen und bei Raumtemperatur abkühlen lassen.
S. 6Wartung und Reset
- Reinigung S. 6
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Lichtstrom | 1800 lm | Helligkeit | S. 5 |
Wo es im PDF steht
- Gerätebeschreibung S. 5
- Bedienung S. 5, 6

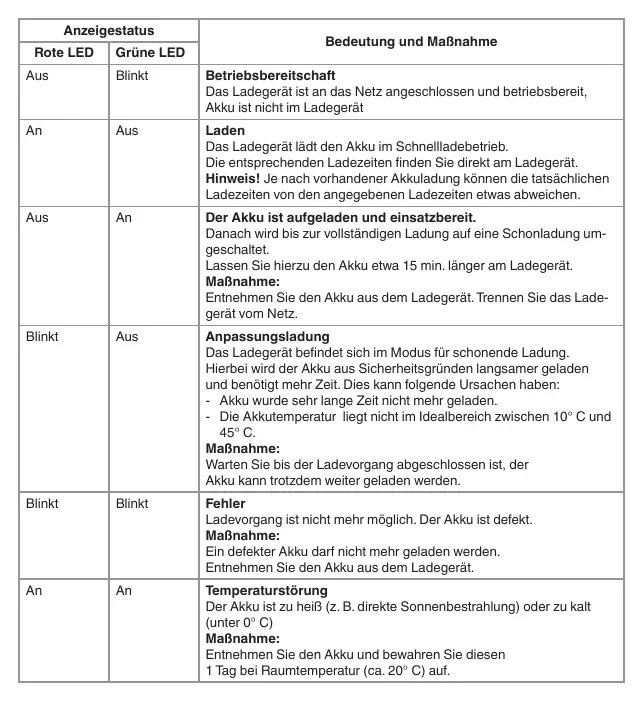

- Ladegerät Anzeige S. 8
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Die Einhell TC-CL 18/1800 Li ist eine leistungsstarke Akku-Lampe für den mobilen Einsatz. Sie ist Teil der Power-X-Change Serie. Bitte beachten Sie, dass das Gerät ohne Akku und Ladegerät geliefert wird und ausschließlich mit Li-Ion Akkus der Power-X-Change Serie betrieben werden darf.
Gerätebeschreibung
Das Gerät besteht aus folgenden Hauptkomponenten:
- Tragegriff
- Lampenkopf
- Ein-/Ausschalter mit Leuchtstärkeregulierung
- Fixierungsschrauben für Lampenkopf und Standfuß
- Akkuaufnahme
- Haken zur Aufhängung
Bedienung
Akku montieren und laden
Drücken Sie die Rasttaste des Akkus und schieben Sie diesen in die Akkuaufnahme, bis er einrastet. Zum Laden des Akkus ziehen Sie diesen aus der Aufnahme und schieben ihn auf das Ladegerät. Achten Sie darauf, dass die Netzspannung mit der Angabe auf dem Typenschild des Ladegeräts übereinstimmt.
Ein-/Ausschalten und Helligkeit
Drehen Sie den Ein-/Ausschalter im Uhrzeigersinn, bis Sie ein Klicken hören. Die Lampe leuchtet nun in der niedrigsten Stufe. Durch weiteres Drehen im Uhrzeigersinn erhöhen Sie die Helligkeit stufenlos. Zum Ausschalten drehen Sie den Schalter gegen den Uhrzeigersinn, bis es klickt.
Leuchtposition und Befestigung
Durch Drehen des Lampenkopfs kann die Leuchtposition individuell eingestellt werden. Lösen Sie hierfür die Fixierungsschrauben am Lampenkopf. Die Lampe kann zudem mittels des Hakens aufgehängt werden. Lösen Sie dazu die Fixierungsschrauben am Standfuß, schwenken Sie den Rahmen bis zum Anschlag und ziehen Sie die Schrauben wieder fest.
Akkukapazitätsanzeige
Drücken Sie den Schalter für die Akkukapazitätsanzeige. Drei LEDs signalisieren den Ladezustand:
- Alle 3 LEDs leuchten: Akku ist voll geladen.
- 2 oder 1 LED leuchtet: Akku verfügt über ausreichende Restladung.
- 1 LED blinkt: Akku ist leer, laden Sie ihn auf.
- Alle LEDs blinken: Akkutemperatur überschritten. Akku entfernen und abkühlen lassen.
Reinigung und Wartung
Ziehen Sie vor allen Reinigungsarbeiten den Akku heraus. Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehäuse staubfrei. Reinigen Sie das Gerät mit einem sauberen Tuch oder blasen Sie es mit Druckluft bei niedrigem Druck aus. Es befinden sich keine weiteren zu wartenden Teile im Geräteinneren.
Praktische Hilfe
Typische Probleme
Akku lädt nicht
Prüfen Sie, ob Netzspannung an der Steckdose anliegt und ob ein einwandfreier Kontakt zu den Ladekontakten besteht.
Lampe leuchtet nicht
Prüfen Sie den Ladezustand des Akkus und ob der Akku korrekt in der Aufnahme sitzt.
Alle LEDs am Akku blinken
Akkutemperatur ist zu hoch oder zu niedrig. Akku entfernen und bei Raumtemperatur abkühlen lassen.
Vor der Verwendung
- Akku vollständig geladen?
- Gerät auf Transportschäden prüfen.
- Sicherheitsabstand zu brennbaren Materialien einhalten.
- Nicht direkt in den Lichtstrahl blicken.
- Fixierungsschrauben auf festen Sitz prüfen.
Technische Daten in der Praxis
- Spannungsversorgung
- 18 V d.c. - Erfordert einen Power-X-Change Akku.
Abbildungen und Diagramme
- Bild 1: Übersicht der Bauteile (Griff, Kopf, Schalter, Haken).
- Bild 3: Montage des Akkus in die Aufnahme.
- Bild 5-6: Schwenken des Rahmens und Aufhängen mittels Haken.
- Bild 7: Akkukapazitätsanzeige mit LEDs.
Modellkompatibilität
- Nur mit Li-Ion Akkus der Power-X-Change Serie verwenden.
- Nur mit Power-X-Charger laden.
