Bedienungsanleitung Akku-Schlagbohrschrauber Einhell TP-CD 18/70-C Li-i BL
Schnellstartanleitung für den Einhell TP-CD 18/70-C Li-i BL Akku-Schlagbohrschrauber. Erfahren Sie mehr über die Inbetriebnahme, Drehmomenteinstellung, Werkzeugwechsel und das Anti-Kickback-System.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Einhell TP-CD 18/70-C Li-i BL ist ein Akku-Schlagbohrschrauber für Schraub-, Bohr- und Schlagbohrarbeiten. Er verfügt über ein Anti-Kickback-System, 21+1+1 Drehmomentstufen und ein Schnellspannbohrfutter. S. 5, 6, 7, 8
Wichtigste Schritte
- Drehmoment einstellen S. 7
- Werkzeug wechseln S. 8
Erste Inbetriebnahme
- Akku laden S. 7
Probleme und Lösungen
Akku lädt nicht
Prüfen Sie Netzspannung und Kontakte am Ladegerät.
S. 7Wartung und Reset
- Reinigung S. 9
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Spannungsversorgung Motor | 18 V d.c. | Betriebsspannung | S. 6 |
| Leerlauf-Drehzahl | 0-450 / 0-2000 min-1 | Drehzahlbereiche | S. 6 |
Wo es im PDF steht
- Gerätebeschreibung S. 5
- Technische Daten S. 6
- Bedienung S. 7, 8
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der Einhell TP-CD 18/70-C Li-i BL ist ein Akku-Schlagbohrschrauber, der zum Eindrehen und Lösen von Schrauben, zum Bohren in Holz, Metall und Kunststoff sowie zum Schlagbohren in Gestein geeignet ist. Bitte lesen Sie vor der Inbetriebnahme die Sicherheitshinweise sorgfältig durch, um Verletzungen und Schäden zu vermeiden.
Gerätebeschreibung
Das Gerät verfügt über folgende Hauptkomponenten:
- Drehmomenteinstellung
- Akku-Kapazitätsanzeige
- Drehrichtungsschalter
- Ein-/Ausschalter
- Umschalter 1. Gang – 2. Gang
- Schnellspannbohrfutter
- LED-Licht
- Anti-Kickback-System (Taster und Status-LED)
- Schrauben/Bohren/Schlagbohren-Umschalter
Inbetriebnahme und Bedienung
Laden des Akkus: Schieben Sie den Akku auf das Ladegerät. Die LED-Anzeige am Ladegerät gibt Auskunft über den Ladezustand (siehe Tabelle in der Anleitung).
Drehmomenteinstellung: Das Drehmoment wird am Stellring eingestellt. Dies sollte nur bei Stillstand des Geräts erfolgen.
Betriebsart wählen: Nutzen Sie den Umschalter für Schrauben, Bohren oder Schlagbohren. Auch dies darf nur bei Stillstand erfolgen.
Anti-Kickback-System: Das Gerät erkennt plötzliche Rotationen (z.B. bei Blockieren) und schaltet ab, um die Sicherheit zu erhöhen. Die grüne Status-LED zeigt den aktiven Zustand an.
Werkzeugwechsel
Das Gerät ist mit einem Schnellspannbohrfutter mit automatischer Spindelarretierung ausgestattet. Stellen Sie den Drehrichtungsschalter vor dem Werkzeugwechsel in die Mittelstellung, um ein versehentliches Einschalten zu verhindern.
Reinigung und Wartung
Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehäuse staubfrei. Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine aggressiven Reinigungs- oder Lösungsmittel.
Praktische Hilfe
Typische Probleme
Akku lädt nicht
Prüfen Sie, ob Netzspannung an der Steckdose anliegt und ob die Kontakte am Ladegerät einwandfrei sind.
Gerät schaltet plötzlich ab
Das Anti-Kickback-System hat aufgrund einer plötzlichen Blockierung ausgelöst. Prüfen Sie das Werkstück.
LEDs am Akku blinken
Die Akkutemperatur ist zu niedrig. Entfernen Sie den Akku und lassen Sie ihn bei Raumtemperatur ruhen.
Vor der Verwendung
- Verwenden Sie nur scharfe Bohrer und einwandfreie Schrauberbits.
- Prüfen Sie Wände vor dem Bohren auf verborgene Strom-, Gas- und Wasserleitungen.
- Stellen Sie sicher, dass der Akku vollständig geladen ist.
- Stellen Sie den Drehrichtungsschalter auf die gewünschte Richtung.
Technische Daten in der Praxis
- 0-450 / 0-2000 min-1
- Leerlaufdrehzahl in den zwei Gängen.
Abbildungen und Diagramme

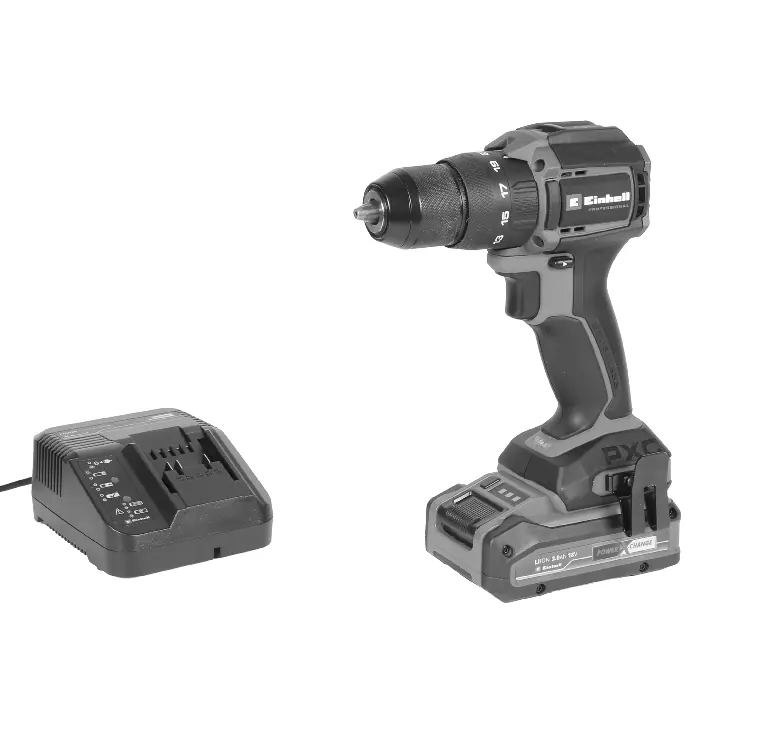

- Bild 1: Übersicht der Bedienelemente und Komponenten.
- Bild 2-3: Anleitung zum Laden des Akkus.
- Bild 4: Einstellung von Drehmoment und Gangwahl.
- Bild 8: Anti-Kickback-System Anzeige.
Modellkompatibilität
- Verwenden Sie nur Original-Akkus und -Ladegeräte aus der Power-X-Change-Serie.
