Installations- und Bedienungsanleitung für Dimplex LIA 0608HXCF M...

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die Installation und den Betrieb der Split-Luft-Wasser-Wärmepumpe Dimplex LIA 0608HXCF M (sowie der Modelle 0911HXCF M und 1316HXCF). Die Installation darf ausschließlich durch autorisiertes Fachpersonal erfolgen. Das Gerät verwendet das Kältemittel R32, welches brennbar ist; daher sind strenge Sicherheitsvorkehrungen bei Lagerung und Installation zu beachten.

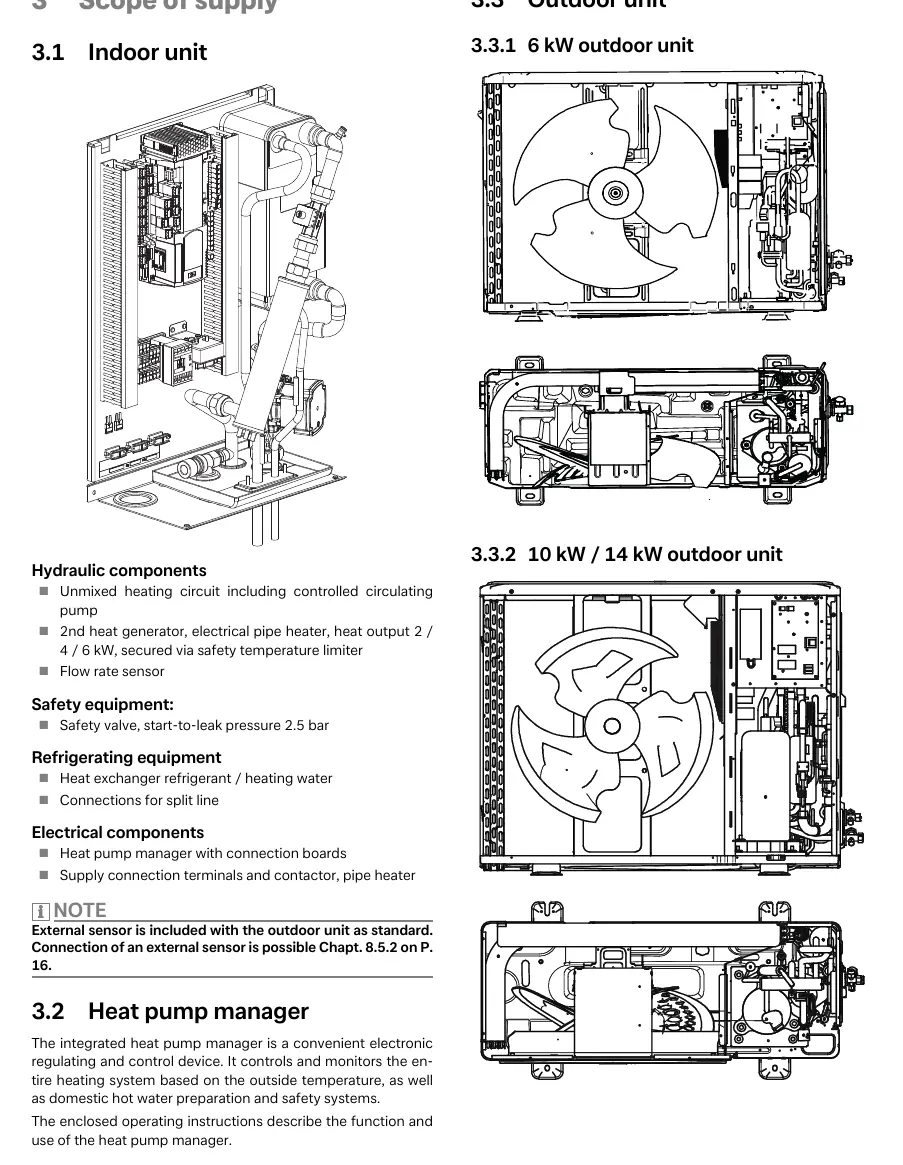

Produktbeschreibung

Die Wärmepumpe besteht aus einer Innen- und einer Außeneinheit. Die Inneneinheit (Hydrobox) enthält alle hydraulischen Komponenten für die Wärmeverteilung. Das System ist für den Einsatz in Wohngebäuden konzipiert und bietet variable Leistungsstufen.

Installation

Inneneinheit

• Montage an einer ebenen, glatten Wand in einem frostfreien Raum.
• Montagehöhe ca. 1,20 m.
• Ausreichend Platz für Wartungsarbeiten an der Vorderseite (ca. 1 m) und seitlich (5 cm) einplanen.

Außeneinheit

• Aufstellung im Freien mit ausreichendem Abstand zu Wänden (mind. 0,3 m auf der Ansaugseite).
• Fundament getrennt vom Gebäude, um Schallübertragung zu vermeiden.
• Schutz vor direkter Sonneneinstrahlung, Regen oder Schnee durch ein Vordach, ohne den Luftaustausch zu behindern.
• In Küstenregionen sind besondere Korrosionsschutzmaßnahmen erforderlich.

Elektrische Anschlüsse

Es müssen zwei Kabel zwischen Innen- und Außeneinheit verlegt werden: ein Netzkabel und ein Datenkabel. Die Absicherung muss extern erfolgen. Die Kommunikation erfolgt über ein abgeschirmtes 2-adriges Kabel. Die DIP-Schalter auf den Platinen der Außeneinheit dürfen nicht verändert werden.

Inbetriebnahme

Vor der Inbetriebnahme sind folgende Schritte erforderlich:

1. Überprüfung aller hydraulischen und elektrischen Verbindungen.
2. Spülen und Füllen des Heizsystems (Wasserqualität gemäß VDI 2035 beachten).
3. Entlüften des Systems.
4. Einstellung des Wärmepumpenmanagers gemäß der separaten Bedienungsanleitung.
5. Durchführung des Inbetriebnahme-Programms über das Menü "Sonderfunktionen".

Wartung und Reinigung

Eine jährliche Wartung durch Fachpersonal wird empfohlen. Zu den Aufgaben gehören:

• Überprüfung des Anlagendrucks (normal 2,0 bis 2,3 bar).
• Reinigung der Schmutzfänger (Wasserfilter).
• Überprüfung auf Kältemittellecks.
• Reinigung der Außeneinheit mit einem feuchten Tuch.

Fehlerbehebung

Bei Betriebsstörungen zeigt der Wärmepumpenmanager Fehlermeldungen an. Häufige Ursachen sind:

• Mangelnde Heizleistung: Falsche Heizkurve, zu geringer Wasserdruck oder verschmutzter Schmutzfänger.
• Geräusche der Wasserpumpe: System nicht vollständig entlüftet oder zu geringer Wasserdruck.
• Keine Warmwasserbereitung: Thermischer Schutzschalter des Heizstabs ausgelöst oder Warmwasserbereitung deaktiviert.
