Installationsanleitung für Detex 01CM und 02CM Mortise Außengarnituren
Diese Anleitung führt Sie durch die fachgerechte Montage der Detex 01CM und 02CM Mortise Außengarnituren. Sie enthält detaillierte Schritte zur Vorbereitung der Tür, zum Bohren der Löcher sowie zur Installation der Garnitur und des...
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument beschreibt die Installation der Detex Mortise Außengarnituren der Serien 01CM und 02CM. Die empfohlene Montagehöhe für die Mittellinie der Garnitur beträgt 40 Zoll (ca. 101,6 cm) ab dem fertigen Boden. Vor Beginn der Arbeiten ist das Tragen einer Schutzbrille zwingend erforderlich.
Benötigte Werkzeuge
- Schutzbrille
- Bleistift
- Körner
- Hammer
- Bohrmaschine
- Bohrer und Gewindebohrer
- Kreuzschlitzschraubendreher
- Maßband
Türvorbereitung

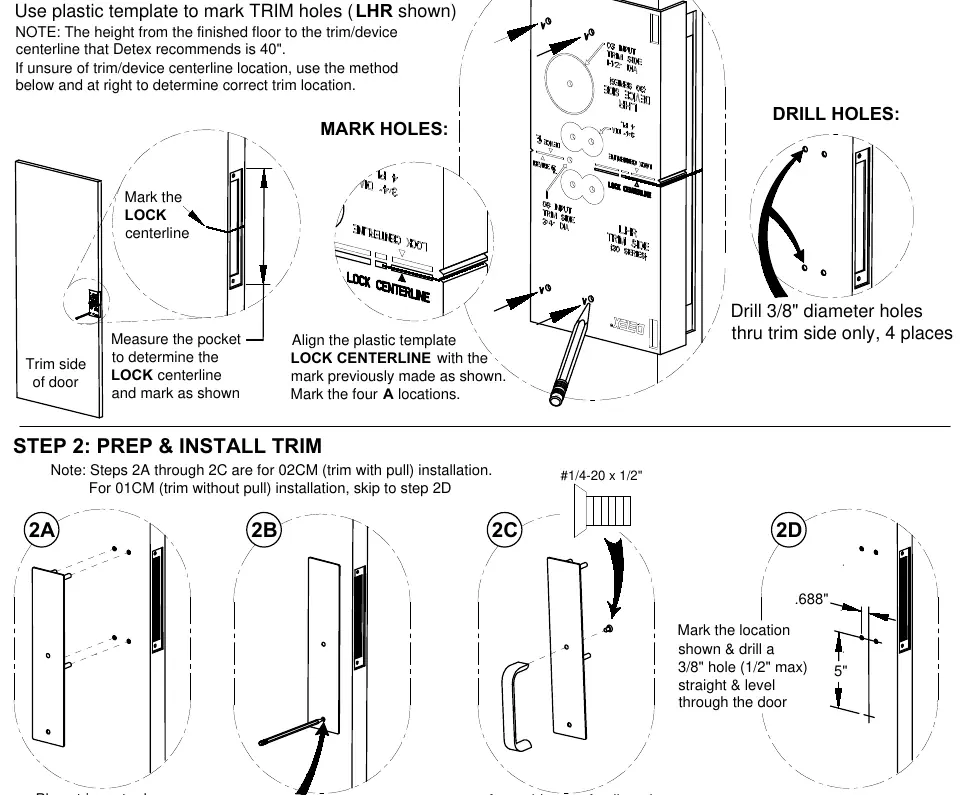

Verwenden Sie die mitgelieferte Kunststoffschablone, um die Position der Befestigungslöcher auf der Außenseite der Tür zu markieren. Richten Sie die Schablone an der zuvor ermittelten Mittellinie des Schlosses aus und markieren Sie die vier A-Positionen. Bohren Sie anschließend 3/8-Zoll-Löcher an den markierten Stellen.
Installation der Garnitur
Für die 02CM-Garnitur (mit Griff) muss zusätzlich ein Loch für den Griff gebohrt werden. Platzieren Sie die Garnitur an der Tür, montieren Sie den Griff und befestigen Sie die Rückplatte mit den mitgelieferten Schrauben. Das Einsteckschloss wird gemäß den Anweisungen des Exit-Geräts installiert. Achten Sie darauf, die Schrauben zunächst nur locker anzuziehen, bis die Garnitur korrekt ausgerichtet ist.
Wartung und Sicherheit
Stellen Sie sicher, dass alle Bohrungen gerade und eben durch die Tür geführt werden, um eine einwandfreie Funktion der Garnitur zu gewährleisten. Verwenden Sie für Holztüren die entsprechenden Holzschrauben (#12 x 1 Zoll) und für Metalltüren die beiliegenden Maschinenschrauben (12-24 x 1/2 Zoll).
Herstellerinformationen
Detex Corporation
Praktische Hilfe
Typische Probleme
Unsicherheit bezüglich der korrekten Montagehöhe.
Detex empfiehlt eine Höhe von 40 Zoll (ca. 101,6 cm) vom fertigen Boden bis zur Mittellinie der Garnitur.
Schwierigkeiten bei der Ausrichtung der Schablone.
Bestimmen Sie zuerst die Mittellinie des Schlosses durch Messen der Tasche und richten Sie die 'LOCK CENTERLINE' der Schablone exakt an dieser Markierung aus.
Vor der Verwendung
- Schutzbrille aufsetzen.
- Alle benötigten Werkzeuge (Bohrer, Körner, Schraubendreher) bereitlegen.
- Mittellinie des Schlosses an der Tür markieren.
- Kunststoffschablone für die Bohrungen bereithalten.
- Prüfen, ob es sich um eine 01CM (ohne Griff) oder 02CM (mit Griff) Garnitur handelt.
Technische Daten in der Praxis
- Bohrlochdurchmesser
- 3/8 Zoll (max. 1/2 Zoll) für die Befestigungslöcher.
- Schraubentyp (Metalltür)
- 12-24 x 1/2 Zoll Maschinenschrauben.
- Schraubentyp (Holztür)
- #12 x 1 Zoll Holzschrauben.
Abbildungen und Diagramme
- Seite 2 zeigt die Explosionszeichnung der 01CM und 02CM Garnituren mit Teileliste.
- Seite 3 illustriert den Prozess der Türvorbereitung (Markieren und Bohren) sowie die schrittweise Montage der Garnitur.
Modellkompatibilität
- Die 01CM-Garnitur ist eine Ausführung ohne Griff (Blank).
- Die 02CM-Garnitur ist eine Ausführung mit Griff.
- Die Montage des Einsteckschlosses erfolgt über die Hardware des Exit-Geräts.
