Montageanleitung für Deante KON 007S, 008S, 009S Duschrinne
Erfahren Sie, wie Sie die Deante Duschrinne der Serie KON korrekt installieren. Diese Anleitung enthält wichtige Schritte zur Ausrichtung, Abdichtung und Montage der Duschrinne.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die fachgerechte Installation der Deante Duschrinne der Serie KON (Modelle 007S, 008S, 009S). Für eine korrekte Funktion ist ein Gefälle von 2-3% zum Ablauf hin zwingend erforderlich. Die Installation erfordert eine sorgfältige Abdichtung des Untergrunds sowie eine korrekte Ausrichtung mittels Wasserwaage.
Montage und Installation
Die Montage erfolgt in mehreren Schritten:
- Vorbereitung: Montieren Sie die Halterungen an der Duschrinne und befestigen Sie die Stellfüße.
- Ausrichtung: Platzieren Sie die Duschrinne an der gewünschten Stelle. Richten Sie die Rinne mit einer Wasserwaage aus, wobei ein Gefälle von 2-3% zum Ablaufrohr eingehalten werden muss.
- Ablaufprüfung: Stellen Sie sicher, dass das Ablaufrohr ein Gefälle von mindestens 2,5% aufweist. Führen Sie einen Test mit Wasser durch, um die Dichtigkeit und den Abfluss zu prüfen.
- Abdichtung: Tragen Sie eine Abdichtungsfolie (Flüssigfolie) auf den Boden und die angrenzenden Wandbereiche (bis zu einer Höhe von 1,5 m) auf.
- Fliesen und Silikon: Verlegen Sie die Fliesen bis an den Rand der Duschrinne. Dichten Sie die Übergänge zwischen Fliesen und Rinne mit Silikon ab. Lassen Sie das Silikon 24 Stunden aushärten, bevor die Duschrinne in Betrieb genommen wird.
- Abschluss: Setzen Sie nach dem Verfliesen und der Silikonabdichtung die Abdeckung der Duschrinne ein.
Kontakt
Weitere Informationen finden Sie unter www.deante.pl oder www.deante.eu.
Offizielle Quellen aus der Anleitung
Herstellerinformationen
Deante
Praktische Hilfe
Typische Probleme
Wasser fließt nicht korrekt ab
Überprüfen Sie, ob das Gefälle der Duschrinne (2-3%) und des Ablaufrohrs (mind. 2,5%) korrekt eingehalten wurde.
Undichtigkeiten nach der Installation
Stellen Sie sicher, dass die Abdichtungsfolie korrekt aufgetragen wurde und die Silikonfugen nach dem Fliesenlegen fachgerecht und vollständig ausgehärtet sind (24h Wartezeit).
Vor der Verwendung
- Gefälle der Duschrinne von 2-3% mit Wasserwaage prüfen.
- Gefälle des Ablaufrohrs von mindestens 2,5% sicherstellen.
- Dichtigkeitstest mit Wasser vor dem Verfliesen durchführen.
- Abdichtungsfolie bis 1,5 m Höhe an den Wänden auftragen.
- Silikonfugen 24 Stunden aushärten lassen.
Technische Daten in der Praxis
- Gefälle Duschrinne
- Muss 2-3% betragen, um einen reibungslosen Wasserabfluss zu gewährleisten.
- Gefälle Ablaufrohr
- Muss mindestens 2,5% betragen.
- Abdichtungshöhe
- Die Abdichtungsfolie muss an den Wänden bis zu einer Höhe von 1,5 m hochgezogen werden.
Abbildungen und Diagramme

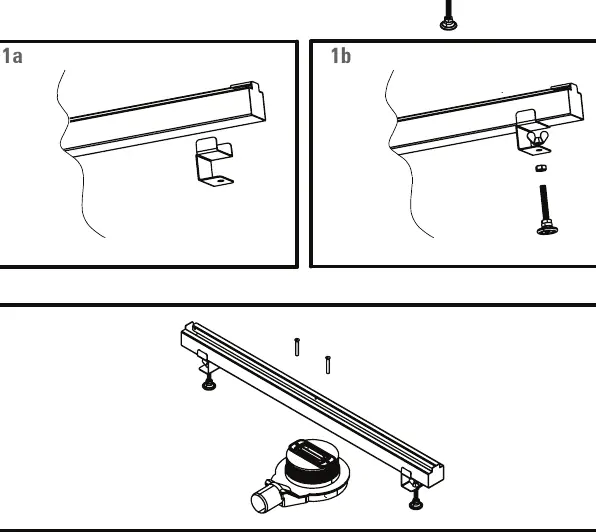

- Schritt 1-2: Montage der Halterungen und Stellfüße an der Duschrinne.

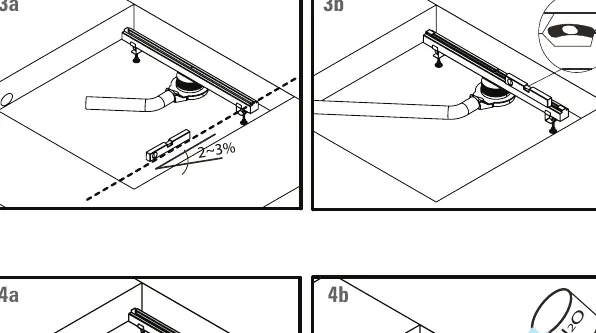

- Schritt 3-4: Ausrichtung der Rinne und Prüfung des Gefälles mit der Wasserwaage.

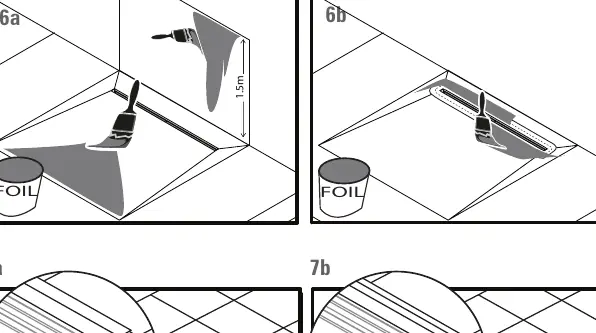

- Schritt 5-6: Auftragen der Abdichtungsfolie auf den Boden und die Wand.
- Schritt 7-9: Verfliesen, Silikonabdichtung und Einsetzen der Abdeckung.
Modellkompatibilität
- Die Anleitung gilt für die Modelle KON 007S, KON 008S und KON 009S.
