Installationsanleitung für Danfoss 087H3236 ECL Montageset

Erfahren Sie, wie Sie das Danfoss 087H3236 ECL Montageset für ECA 30 / 31 korrekt in eine Schalttafel einbauen. Diese Anleitung enthält eine Schritt-für-Schritt-Visualisierung der Montage.

Inhaltsverzeichnis

Wichtige Informationen aus der Anleitung

Dieses Dokument beschreibt die fachgerechte Montage des Danfoss ECA 30 / 31 Montagesets (Code-Nr. 087H3236). Es dient als visuelle Installationshilfe für den Einbau der Steuereinheiten in eine Schalttafel oder Wandöffnung.

Montage und Installation

Die Installation erfolgt in acht Schritten:

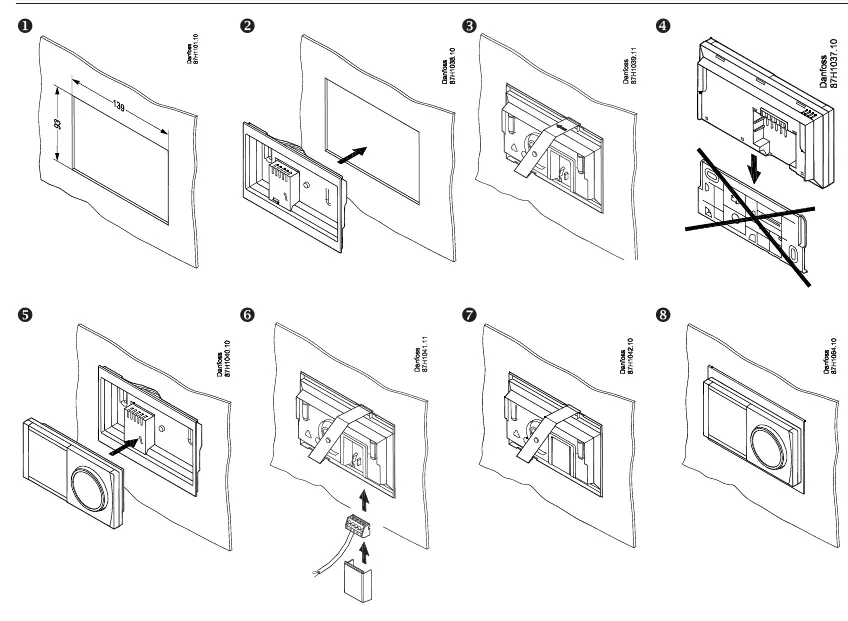

Schritt-für-Schritt-Installationssequenz für das ECA 30 / 31 Montageset.
Schritt-für-Schritt-Installationssequenz für das ECA 30 / 31 Montageset.
  1. Bereiten Sie den Ausschnitt in der Schalttafel vor (Maße: 139 mm Breite).
  2. Setzen Sie den Rahmen in die Öffnung ein.
  3. Sichern Sie den Rahmen von der Rückseite mit den beiliegenden Befestigungselementen.
  4. Stellen Sie sicher, dass das Gerät korrekt ausgerichtet ist (beachten Sie die Markierungen für die korrekte Einbaurichtung).
  5. Setzen Sie das Gerät in den Rahmen ein.
  6. Verbinden Sie die notwendigen Kabel mit dem Gerät.
  7. Stellen Sie sicher, dass alle Verbindungen fest sitzen.
  8. Schließen Sie die Installation ab, indem Sie die Frontabdeckung oder das Displaymodul aufsetzen.

Technische Daten

Die Außenmaße des Rahmens betragen 144 mm in der Breite und 96 mm in der Höhe bei einer Einbautiefe von 28 mm.

Kontakt und Support

Weitere Informationen finden Sie unter www.heating.danfoss.com oder auf dem YouTube-Kanal DanfossHeating unter der Rubrik Playlists - How-to Videos - District Energy installation videos. Bei technischen Fragen erreichen Sie den Support per E-Mail unter [email protected].

Herstellerinformationen

Danfoss A/S

Markenprofil

Praktische Hilfe

Typische Probleme

Gerät sitzt nicht fest im Rahmen

Überprüfen Sie die korrekte Ausrichtung der rückseitigen Befestigungselemente gemäß Schritt 3.

Ausschnitt passt nicht

Stellen Sie sicher, dass der Ausschnitt in der Schalttafel exakt 139 mm breit ist.

Vor der Verwendung

  • Prüfen Sie, ob der Schalttafelausschnitt die korrekten Maße aufweist.
  • Stellen Sie sicher, dass alle Teile des Montagesets vollständig sind.
  • Trennen Sie die Stromversorgung vor Beginn der Verkabelung.

Technische Daten in der Praxis

Rahmenbreite
144 mm

Abbildungen und Diagramme

  • Schritt 1: Vorbereitung des Ausschnitts (139 mm).
  • Schritt 2-3: Einsetzen und rückseitige Fixierung des Rahmens.
  • Schritt 4: Korrekte Ausrichtung des Geräts.
  • Schritt 5-7: Einsetzen des Geräts und Anschluss der Verkabelung.

Modellkompatibilität

  • Dieses Montageset ist spezifisch für die Danfoss ECA 30 und ECA 31 Einheiten konzipiert.
