Installationsanleitung für Danfoss 065B6150 4-Wege-Drehflansch-Mischventil
Erfahren Sie, wie Sie das Danfoss 065B6150 4-Wege-Drehflansch-Mischventil korrekt installieren. Diese Anleitung enthält Details zur Montage von Zubehör, Kupplungen (HRB, HFE) und die korrekte Ausrichtung der Ventile.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument dient als Installationsanleitung für das Zubehör und die Kupplungen der Danfoss HRB- und HFE-Mischventilserien. Es beschreibt die korrekte Montage der Kupplungssätze 082G4235 und 082G4230 an die entsprechenden Ventilmodelle.
Kompatibilität und Zubehör
Die Anleitung deckt die Montage von Zubehör für folgende Ventilserien ab:
- HFE 3, HFE 4
- HRB 3, HRB 4
- HRE 3, HRE 4
Bitte beachten Sie die spezifischen Produktcodes in der Anleitung, um sicherzustellen, dass das gewählte Zubehör (082G4235 oder 082G4230) mit Ihrem Ventilmodell kompatibel ist.
Montage und Installation
Die Installation erfordert präzise Schritte, um die korrekte Funktion des Mischventils zu gewährleisten:
- Vorbereitung: Stellen Sie sicher, dass das Ventil in der korrekten Position steht (0% oder 100% Durchfluss, je nach Modell).

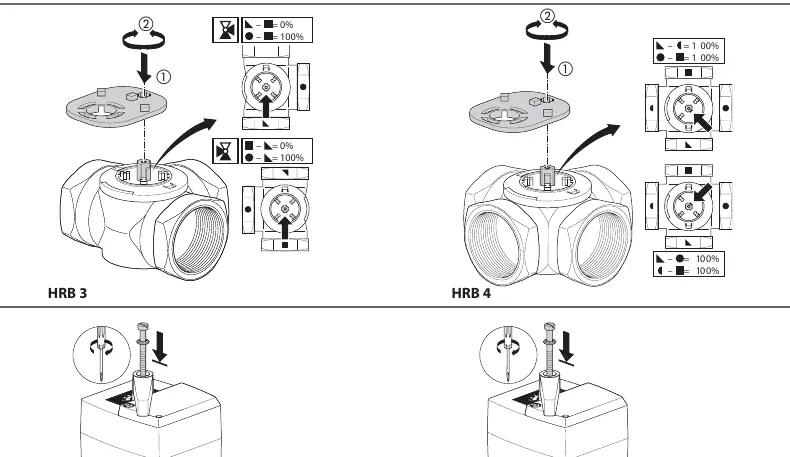

- Kupplungsmontage: Setzen Sie die Kupplungsteile gemäß den Abbildungen auf die Ventilspindel. Achten Sie auf die Ausrichtung der Markierungen.
- Stellantrieb-Montage: Setzen Sie den Stellantrieb auf das Ventilgehäuse. Achten Sie darauf, dass die Kupplung korrekt in die Aufnahme des Stellantriebs greift.
- Sicherheitshinweise: Während der Montage ist Vorsicht geboten, um Verletzungen oder Beschädigungen an den mechanischen Teilen zu vermeiden. Achten Sie auf die Warnsymbole in den Abbildungen.
Technische Daten
Die Gesamthöhe der Einheit nach der Montage beträgt 96 mm.
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Falsche Ausrichtung der Kupplung
Stellen Sie sicher, dass die Markierungen an der Kupplung mit der Ventilspindel übereinstimmen, bevor Sie den Stellantrieb aufsetzen.
Stellantrieb lässt sich nicht aufsetzen
Prüfen Sie, ob die Kupplung vollständig eingerastet ist und ob das Ventil in der korrekten Ausgangsposition (0% oder 100%) steht.
Vor der Verwendung
- Identifizieren Sie Ihr Ventilmodell (HRB, HFE oder HRE).
- Prüfen Sie die Kompatibilität des Zubehör-Kits (082G4235 oder 082G4230).
- Stellen Sie sicher, dass das Ventil in der korrekten Durchflussstellung steht.
- Überprüfen Sie, ob alle benötigten Kupplungsteile vorhanden sind.
Abbildungen und Diagramme
- Die Abbildungen zeigen die schrittweise Montage der Kupplung auf die Ventilspindel.
- Die Symbole für 0% und 100% zeigen die erforderliche Ventilposition während der Installation an.
Modellkompatibilität

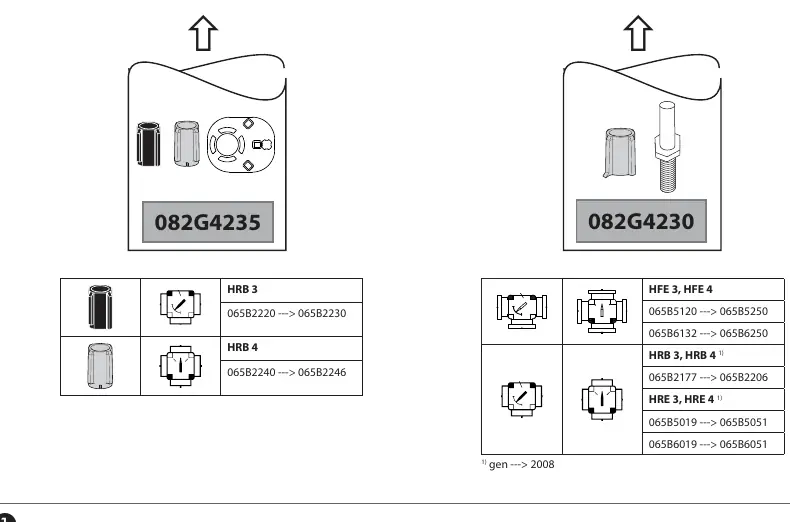

- Zubehör-Kit 082G4235 ist für HRB 3 und HRB 4 vorgesehen.
- Zubehör-Kit 082G4230 ist für HFE 3, HFE 4, HRB 3, HRB 4 sowie HRE 3 und HRE 4 vorgesehen.
- Für HRB 3/4 und HRE 3/4 Modelle gilt die Kompatibilität für Geräte ab Baujahr 2008.
