Installations- und Bedienungsanleitung für Daikin Luftwärmepumpe
Erfahren Sie, wie Sie Ihre Daikin Luftwärmepumpe installieren, bedienen und warten. Dieser Leitfaden enthält Fehlercodes, Schaltpläne und wichtige Sicherheitshinweise für den Betrieb.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Daikin Luftwärmepumpe wird über das Bedienfeld gesteuert. Zur Inbetriebnahme muss das Gerät korrekt geerdet, mit einem Fehlerstromschutzschalter versehen und an einem gut belüfteten Ort installiert sein. Die Bedienung erfolgt über die Tasten für Modus, Temperatur und Timer. S. 2, 3, 7, 8
Wichtigste Schritte
- Einstellen der Temperatur S. 9
- WIFI-Kopplungsmodus aktivieren S. 7
Erste Inbetriebnahme
- Installation prüfen (Erdung, Strom, Belüftung) S. 2, 7
- Wasser in den Pool füllen (60-80%) S. 6
Weitere 4 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
E01
Abgastemperaturfehler
S. 5
P01
Wasserdurchflussschalterfehler
S. 5
P02
Hochdruckschutz
S. 5Fehlercodes
| Code | Bedeutung | Maßnahme | Seiten |
|---|---|---|---|
| E01 | Abgastemperaturfehler | Prüfen Sie das Kühlsystem. | S. 5 |
| P01 | Wasserdurchflussschalterfehler | Prüfen Sie den Wasserdurchfluss. | S. 5 |
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| T1 | N/A | Abgastemperatur | S. 6 |
| T3 | N/A | Einlasswassertemperatur | S. 6 |
Wo es im PDF steht
- Sicherheitshinweise S. 2, 3
- Installation S. 5, 6, 7
- Bedienung S. 8, 9, 10
- Fehlercodes S. 5, 6
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung richtet sich an Fachpersonal und Benutzer der Daikin Luftwärmepumpe. Sie enthält wichtige Sicherheitsvorschriften, Installationsanforderungen und Wartungshinweise. Vor der Installation muss sichergestellt werden, dass die Stromversorgung den Anforderungen auf dem Typenschild entspricht. Das Gerät muss im Freien an einem gut belüfteten Ort installiert werden.

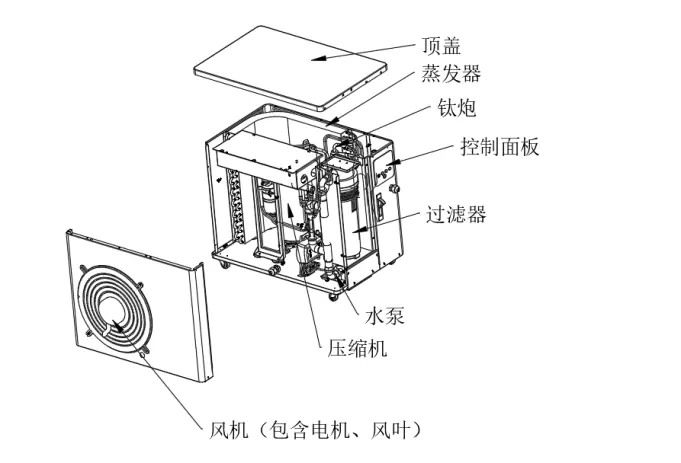

Produktbeschreibung
Die Luftwärmepumpe ist ein energieeffizientes Gerät zur Beheizung von Pools. Sie zeichnet sich durch eine robuste Bauweise mit hochwertigen Komponenten wie einem Titan-Wärmetauscher und einem korrosionsbeständigen Gehäuse aus. Das Gerät verfügt über eine Soft-Start-Technologie und einen leisen Betrieb.
Installation
Der Transport und die Installation müssen sorgfältig durchgeführt werden, um Schäden am Gerät zu vermeiden. Das Gerät muss waagerecht transportiert werden. Bei der elektrischen Installation ist Folgendes zu beachten:
- Das Gerät muss über einen Fehlerstromschutzschalter angeschlossen werden.
- Eine zuverlässige Erdung (Widerstand ≤0,1Ω) ist zwingend erforderlich.
- Die Stromkabel müssen für den maximalen Betriebsstrom ausgelegt sein (Empfehlung: 1,5-fache Reserve).
- Steuerleitungen und Stromkabel müssen getrennt verlegt werden, um Interferenzen zu vermeiden.
- Ein Wasserfilter muss vor dem Wassereinlass installiert werden.
Bedienung
Die Steuerung erfolgt über das Bedienfeld am Gerät. Wichtige Funktionen umfassen:
- Moduswahl: Umschalten zwischen Heiz-, Automatik- und Kühlmodus über die Funktionstaste.
- Temperatureinstellung: Anpassung der Zieltemperatur über die Plus- und Minustasten.
- Timer: Einstellung von Zeitplänen für das automatische Ein- und Ausschalten.
- Sperrfunktion: Das Display sperrt sich automatisch nach 60 Sekunden Inaktivität. Zum Entsperren die Switch-Taste 5 Sekunden lang gedrückt halten.
Wartung
Regelmäßige Wartung ist entscheidend für die Lebensdauer und Effizienz des Geräts. Dazu gehören:
- Tägliche Überprüfung der Betriebsparameter und des Drucks.
- Wöchentliche, monatliche, vierteljährliche und jährliche Wartungsintervalle gemäß Plan.
- Reinigung der Lamellen und Überprüfung auf Verschmutzungen.
- Vor Wartungsarbeiten muss das Gerät zwingend vom Stromnetz getrennt werden.
Fehlerbehebung
Das Gerät zeigt Fehlercodes auf dem Display an, um Probleme schnell zu identifizieren. Häufige Fehlercodes sind E01 (Abgastemperaturfehler), P01 (Wasserdurchflussschalterfehler) oder P02 (Hochdruckschutz). Bei anhaltenden Problemen sollte der technische Support kontaktiert werden.
Praktische Hilfe
Typische Probleme
E01 - Abgastemperaturfehler
Überprüfen Sie das Kühlsystem und die Belüftung des Geräts.
P01 - Wasserdurchflussschalterfehler
Stellen Sie sicher, dass genügend Wasser durch das Gerät fließt und der Filter sauber ist.
P02 - Hochdruckschutz
Prüfen Sie den Wasserdurchfluss und ob der Wärmetauscher verschmutzt ist.
Gerät lässt sich nicht bedienen (gesperrt)
Das Display ist im Standby-Modus gesperrt. Halten Sie die 'Switch'-Taste für 5 Sekunden gedrückt, um es zu entsperren.
Vor der Verwendung
- Prüfen Sie, ob die Stromversorgung den Anforderungen auf dem Typenschild entspricht.
- Stellen Sie sicher, dass eine zuverlässige Erdung (≤0,1Ω) vorhanden ist.
- Installieren Sie das Gerät an einem gut belüfteten Ort im Freien.
- Entfernen Sie die Luft aus den Rohren vor der Inbetriebnahme.
- Installieren Sie einen Wasserfilter vor dem Wassereinlass.
- Stellen Sie sicher, dass das Gerät waagerecht steht.
Mehr anzeigen Weniger anzeigen
Abbildungen und Diagramme
- Das Installationsdiagramm zeigt die notwendigen Abstände (≥1m oben, ≥2m unten) für eine korrekte Belüftung.
- Der Schaltplan zeigt die Verbindungen zwischen Kompressor, Lüfter, Sensoren und der Steuerplatine.
Modellkompatibilität
- Das Gerät ist für den Außenbereich konzipiert.
- Die Stromversorgung muss 220V/50Hz entsprechen.
- Verwenden Sie nur Kupferkabel für die Stromversorgung.
