Bedienungsanleitung für Hayward EcoStar VS Pumpe 1B-ESP2300HVS
Detaillierte Bedienungsanleitung für die Hayward EcoStar VS Pumpe (Modell 1B-ESP2300HVS). Erfahren Sie alles über Installation, Konfiguration, Wartung, Fehlerbehebung und technische Spezifikationen.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Hayward EcoStar VS ist eine drehzahlgeregelte Poolpumpe. Die Bedienung erfolgt über das Tastenfeld am Motor. Wichtig: Vor dem Starten müssen alle Ventile geöffnet und das System entlüftet sein. S. 1, 6
Wichtigste Schritte
- Konfigurationsmenü aufrufen S. 6, 8
- Fehler zurücksetzen S. 9
Erste Inbetriebnahme
- Pumpe mit Wasser füllen (Priming) S. 6, 11
Weitere 2 Antworten anzeigen Weniger anzeigen
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Spannung | 220 - 240 VAC | Betriebsspannung | S. 5 |
| Leistung | 1990 W | Ausgangsleistung | S. 5 |
| Drehzahlbereich | 600-2850 rpm | Einstellbare Drehzahl | S. 5 |
Wo es im PDF steht
- Sicherheitshinweise S. 2, 3
- Installation S. 4, 5
- Bedienung S. 6, 7
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung enthält alle notwendigen Informationen für die Installation, den Betrieb und die Wartung der Hayward EcoStar VS Pumpe (Modell 1B-ESP2300HVS). Die Pumpe ist eine drehzahlgeregelte Einheit, die für den Einsatz in Schwimmbädern konzipiert ist. Vor der Inbetriebnahme müssen alle Ventile geöffnet und das System entlüftet sein.
Sicherheitshinweise
- Die Installation und Wartung darf nur durch qualifiziertes Fachpersonal erfolgen.
- Vor Arbeiten an der elektrischen Anlage muss die Stromversorgung unterbrochen werden.
- Alle Saug- und Druckventile müssen beim Start des Zirkulationssystems vollständig geöffnet sein.
- Die Pumpe darf niemals trocken betrieben werden, da dies die Wellendichtung beschädigt.
- Bei Wartungsarbeiten am Filter muss das manuelle Entlüftungsventil geöffnet sein, um den Druck abzulassen.
Installation
Die Pumpe sollte auf einem ebenen, vibrationsfreien Untergrund montiert werden. Saug- und Druckleitungen sollten so direkt wie möglich verlegt werden, um Reibungsverluste zu minimieren. Verwenden Sie für Kunststoffgewinde nur Teflonband oder geeignete elastomere Dichtmittel; verwenden Sie keine Rohrpaste oder Kitt, da dies zu Rissen führen kann.
Inbetriebnahme und Bedienung
Nach dem Einschalten führt die Pumpe einen Priming-Zyklus (Ansaugvorgang) durch. Die Steuerung erfolgt über das Tastenfeld am Motor:
- V1 (Low Speed): Standard-Filtergeschwindigkeit.
- V2 (Med Speed): Für Zubehör oder Reiniger.
- V3 (High Speed): Für Rückspülung oder Spa-Betrieb.
- DISP/FUNC: Zum Navigieren durch die Bildschirmanzeigen und zum Aufrufen des Konfigurationsmenüs.
- RUN/STOP: Zum Stoppen der Pumpe (z.B. für die Reinigung des Siebkorbs).
Konfigurationsmenü
Um das Konfigurationsmenü aufzurufen, halten Sie die DISP/FUNC-Taste gedrückt, bis "ConFg" angezeigt wird. Hier können Sie Parameter wie die Priming-Zeit, die Geschwindigkeiten für V1, V2 und V3 sowie die Laufzeiten für V2 und V3 anpassen. Änderungen werden durch gleichzeitiges Drücken der Pfeiltasten gespeichert.
Wartung und Pflege
- Reinigen Sie den Siebkorb regelmäßig.
- Verwenden Sie keine Werkzeuge (Schraubenschlüssel) zum Festziehen des Deckels; handfest anziehen genügt.
- Die Motorlager sind selbstschmierend und benötigen keine Wartung.
- Verwenden Sie für Dichtungen nur silikonbasierte Schmiermittel, keine erdölbasierten Produkte.
Fehlerbehebung
Bei internen Fehlern schaltet die Pumpe ab und zeigt einen Fehlercode an (z.B. Err01 für Unterspannung, Err05 für Übertemperatur). Versuchen Sie nach der Fehlerbehebung, die Pumpe durch Drücken der RUN/STOP-Taste oder durch Aus- und Wiedereinschalten der Stromversorgung zurückzusetzen.
Praktische Hilfe
Typische Probleme
Motor startet nicht
Prüfen Sie die Stromversorgung, Sicherungen und ob das Steuergerät (falls vorhanden) den Start freigibt.
Pumpe saugt nicht an
Prüfen Sie, ob alle Ventile offen sind, der Siebkorb sauber ist und der Deckel korrekt abgedichtet ist.
Niedriger Durchfluss
Prüfen Sie auf Verstopfungen im Siebkorb oder in der Saugleitung. Reinigen oder rückspülen Sie den Filter.
Laute Pumpe
Prüfen Sie auf Kavitation (Luft im System, verstopfte Leitung) oder Vibrationen durch lockere Montage.
Vor der Verwendung
- Alle Saug- und Druckventile sind vollständig geöffnet.
- Das manuelle Entlüftungsventil am Filter ist geöffnet.
- Der Siebkorb ist sauber und korrekt eingesetzt.
- Die Stromversorgung entspricht den Anforderungen (220-240V).
- Die Pumpe ist auf einem festen, ebenen Untergrund montiert.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- V1 (Low Speed)
- Standardgeschwindigkeit für die tägliche Filterung.
- V2 (Med Speed)
- Mittlere Geschwindigkeit für Poolreiniger oder Zubehör.
- V3 (High Speed)
- Hohe Geschwindigkeit für Rückspülung oder Spa-Jets.
Abbildungen und Diagramme

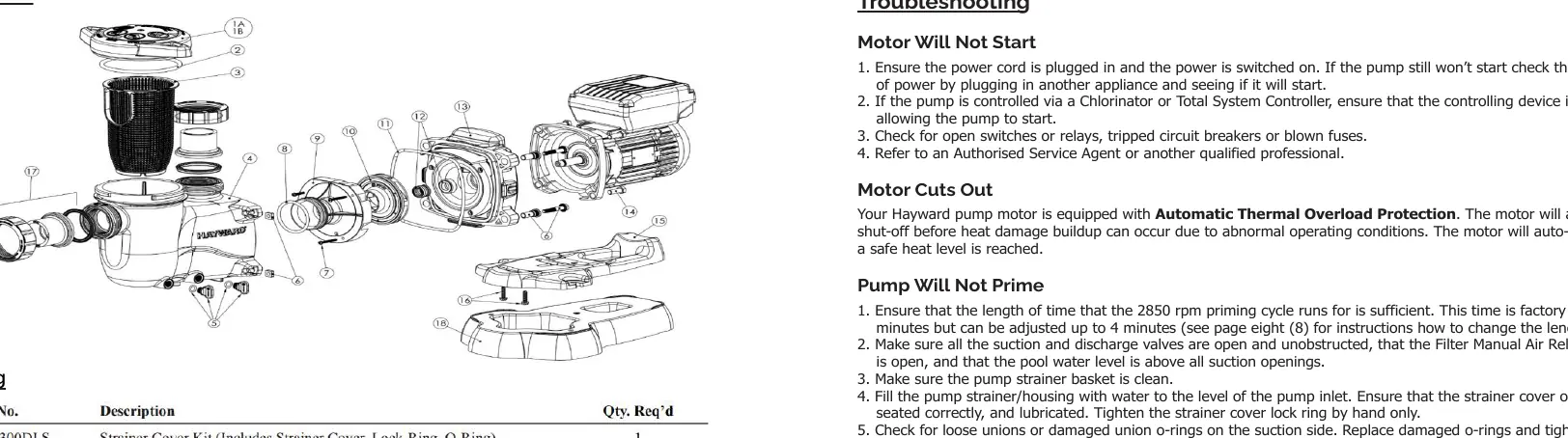

- Explosionszeichnung der Pumpe mit Ersatzteilliste.
- Leistungskurven für die verschiedenen Drehzahlen.
- Abmessungen der Pumpe in Millimetern.
- Anzeige-Layout des Bedienfelds.
Modellkompatibilität
- Nur für fest installierte Schwimmbäder geeignet.
- Nicht für mobile Pools geeignet.
- RS485-Modus für die Steuerung durch Hayward-Systeme (z.B. OmniLogic) verfügbar.
