Montageanleitung für Costway 2-in-1 Kletterdreieck mit Rutsche
Diese Montageanleitung führt Sie Schritt für Schritt durch den Aufbau Ihres Costway 2-in-1 Kletterdreiecks mit Rutsche. Erfahren Sie, wie Sie die Teile sicher verbinden und das Produkt korrekt für den Gebrauch vorbereiten.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das Dokument ist eine Montageanleitung für das Costway 2-in-1 Kletterdreieck mit Rutsche. Es beschreibt den schrittweisen Aufbau des Klettergerüsts und der Rutsche. S. 1, 8, 9, 10
Wichtigste Schritte
- Montage der Rutsche (Schritt 1) S. 9
- Montage des Klettergerüsts (Schritt 4-5) S. 11, 12
Wartung und Reset
- Regelmäßige Überprüfung und Wartung der wichtigsten Teile zur Aufhängung, Befestigung und Verankerung am Boden. S. 2, 3, 4, 5
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Schrauben Q | 5x40mm | Hauptschrauben für Rahmenverbindungen | S. 8 |
| Schrauben N | M6x60mm | Verbindungsschrauben | S. 7, 8 |
Wo es im PDF steht
- Sicherheitshinweise S. 2, 3, 4, 5
- Teileliste S. 8
- Montageschritte S. 9, 10, 11, 12
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument enthält die vollständige Montageanleitung für das Costway 2-in-1 Kletterdreieck mit Rutsche. Es ist für den privaten Hausgebrauch bestimmt und muss unter Aufsicht eines Erwachsenen montiert und verwendet werden. Bitte lesen Sie alle Schritte sorgfältig durch, bevor Sie mit dem Aufbau beginnen.
Sicherheitshinweise
- Nur für den Hausgebrauch: Das Produkt ist nicht für den gewerblichen Einsatz geeignet.
- Altersbeschränkung: Nicht geeignet für Kinder unter 3 Jahren.
- Erstickungsgefahr: Halten Sie Kleinteile und Verpackungsmaterialien von Babys und Kindern fern.
- Stabilität: Das Produkt muss auf einer ebenen, festen und stabilen Fläche aufgestellt werden.
- Wartung: Überprüfen Sie regelmäßig die wichtigsten Teile, insbesondere Befestigungen und Verankerungen.
- Montage: Eine unsachgemäße Montage kann zu Kippgefahr führen.
Teileliste
Stellen Sie vor Beginn sicher, dass alle Teile vorhanden sind. Das Set enthält verschiedene Holzbauteile (A-M) sowie Schrauben und Dübel (N-R).
Montageanleitung
Schritt 1: Rutsche montieren
Verbinden Sie die Teile A, B, C, D und E mithilfe von 10 Schrauben (Q).
Schritt 2 und 3: Vorbereitung der Seitenteile
Setzen Sie jeweils eine Mutter (P) in die Teile L und M ein. Achten Sie darauf, dass die „-“-Markierung auf der Mutter zur geraden Kante des Teils zeigt.
Schritt 4: Klettergerüst aufbauen
Verbinden Sie die Teile F, G und J mithilfe von 10 Schrauben (Q).
Schritt 5: Klettergerüst vervollständigen
Verbinden Sie die Teile H, I und K mithilfe von 10 Schrauben (Q).
Schritt 6: Verbindung der Elemente

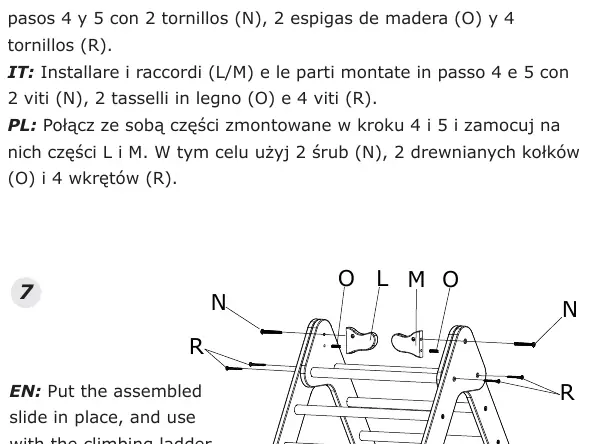

Montieren Sie die Beschläge (L/M) an die in den Schritten 4 und 5 fertiggestellten Teile. Verwenden Sie dazu 2 Schrauben (N), 2 Holzdübel (O) und 4 Schrauben (R).
Schritt 7: Endmontage
Platzieren Sie die zusammengebaute Rutsche in der vorgesehenen Position am Kletterdreieck.
Praktische Hilfe
Typische Probleme
Instabilität des Produkts
Stellen Sie sicher, dass das Produkt auf einer ebenen, festen und stabilen Fläche steht und alle Schrauben fest angezogen sind.
Schwierigkeiten bei der Montage der Muttern
Achten Sie darauf, dass die „-“-Markierung auf der Mutter (P) zur geraden Kante des Teils (L/M) zeigt.
Vor der Verwendung
- Überprüfen Sie, ob alle Teile und Hardware gemäß der Liste vorhanden sind.
- Montieren Sie das Produkt in der Nähe des endgültigen Aufstellungsortes.
- Stellen Sie sicher, dass der Untergrund eben und stabil ist.
- Führen Sie die Montage unter Aufsicht eines Erwachsenen durch.
- Prüfen Sie nach der Montage alle Verbindungen auf festen Sitz.
Abbildungen und Diagramme
- Die Diagramme zeigen die schrittweise Verbindung der Holzbauteile.
- Achten Sie auf die Kennzeichnung der Teile (A-M) in den Abbildungen.
- Die Schrauben (Q) werden für die meisten Rahmenverbindungen verwendet.
Modellkompatibilität
- Nur für den Hausgebrauch.
- Nicht für Kinder unter 3 Jahren geeignet.
