Produktspezifikation Corning MIC Tight-Buffered Kabel 008T88-31180-29
Detaillierte Produktspezifikationen für das Corning MIC Tight-Buffered Glasfaserkabel 008T88-31180-29. Erfahren Sie mehr über mechanische und optische Eigenschaften, Umgebungsbedingungen und den Kabelaufbau.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält die technischen Spezifikationen für das Corning MIC Tight-Buffered Kabel (Modell 008T88-31180-29). Es handelt sich um ein 8-Faser-Multimode-Kabel (OM3), das für den Einsatz in Plenum-, Riser- und allgemeinen Innenbereichen konzipiert ist. Das Kabel zeichnet sich durch eine all-dielektrische Konstruktion aus, die keine Erdung oder Potentialausgleich erfordert.
Produktbeschreibung
Das Corning MIC Plenum-Kabel ist für die Verlegung in Gebäuden, innerhalb von Plenum-Bereichen und Riser-Schächten zu Telekommunikationsräumen und Arbeitsplätzen optimiert. Die 900 µm gepufferten Fasern ermöglichen ein einfaches und konsistentes Abisolieren sowie eine unkomplizierte Konfektionierung. Das Kabel ist flammwidrig gemäß OFNP und FT-6 gelistet und erfüllt die Anforderungen des National Electrical Code (NEC) Artikel 770.

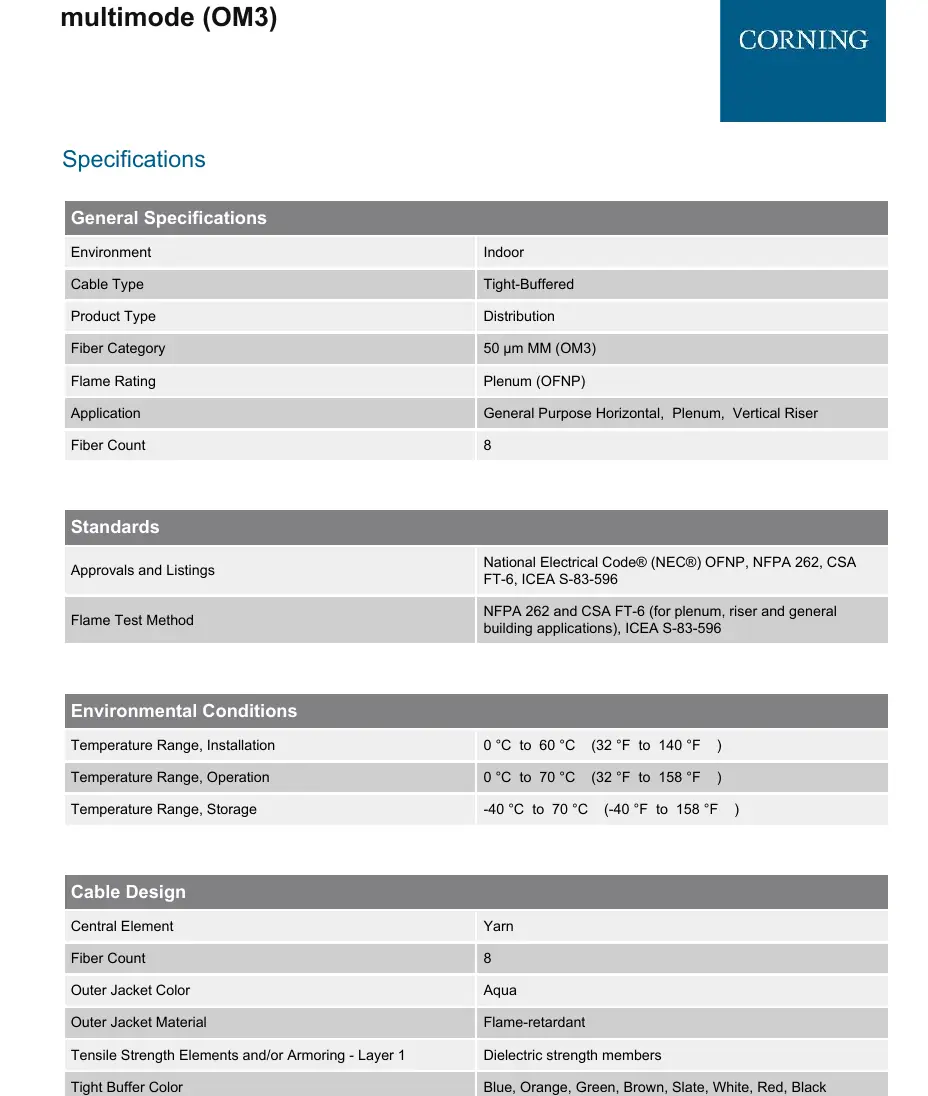

Technische Spezifikationen
Das Kabel verfügt über folgende mechanische und optische Eigenschaften:
- Faseranzahl: 8
- Fasertyp: 50 µm Multimode (OM3)
- Außendurchmesser: 5,9 mm
- Max. Zugfestigkeit (kurzfristig, >12F): 660 N
- Max. Zugfestigkeit (langfristig, >12F): 200 N
- Minimaler Biegeradius (Installation): 89 mm
- Minimaler Biegeradius (Betrieb): 59 mm
- Wellenlängen: 850 nm / 1300 nm
Umgebungsbedingungen
Beachten Sie bei der Installation und Lagerung die folgenden Temperaturbereiche, um die Integrität des Kabels zu gewährleisten:
- Installationstemperatur: 0 °C bis 60 °C
- Betriebstemperatur: 0 °C bis 70 °C
- Lagertemperatur: -40 °C bis 70 °C
Kabelaufbau und Farbkodierung
Das Kabel besteht aus einem zentralen Element aus Garn, umgeben von 8 Fasern mit dielektrischen Festigkeitselementen und einem flammwidrigen Außenmantel in der Farbe Aqua. Die Farbkodierung der Tight-Buffer-Fasern folgt dem Standard: Blau, Orange, Grün, Braun, Schiefer, Weiß, Rot, Schwarz.
Herstellerinformationen
Corning Incorporated
Praktische Hilfe
Typische Probleme
Überschreitung des Biegeradius
Das Unterschreiten des minimalen Biegeradius (89 mm bei Installation, 59 mm im Betrieb) kann zu Signalverlusten oder Faserbruch führen. Achten Sie bei der Verlegung strikt auf diese Werte.
Falsche Umgebungstemperatur
Stellen Sie sicher, dass die Umgebungstemperatur während der Installation zwischen 0 °C und 60 °C liegt, um Materialschäden zu vermeiden.
Vor der Verwendung
- Prüfen Sie, ob die Umgebung für Plenum-Kabel (OFNP) geeignet ist.
- Stellen Sie sicher, dass keine Erdung oder Bondierung erforderlich ist (all-dielektrische Konstruktion).
- Überprüfen Sie die Kompatibilität der 50 µm OM3-Fasern mit Ihren aktiven Komponenten.
- Stellen Sie sicher, dass die Zugkräfte während der Installation die spezifizierten Grenzwerte nicht überschreiten.
Technische Daten in der Praxis
- Max. Zugfestigkeit
- Die maximale Kraft, die während der Installation oder im Betrieb auf das Kabel ausgeübt werden darf, ohne die Fasern zu beschädigen.
- Min. Biegeradius
- Der engste Radius, in dem das Kabel gebogen werden darf, um Signalverlust oder Bruch zu vermeiden.
Abbildungen und Diagramme
- Das Diagramm zeigt den Querschnitt des Kabels mit dem flammwidrigen Außenmantel, den dielektrischen Festigkeitselementen und den 8 Tight-Buffered Fasern im Inneren.
Modellkompatibilität
- Geeignet für Plenum-, Riser- und allgemeine Innenanwendungen.
- Erfüllt NEC Artikel 770, OFNP und FT-6 Anforderungen.
