Dieses Dokument enthält die technischen Spezifikationen für das Corning ALTOS Lite 048TUC-T4190D20 Glasfaserkabel. Es handelt sich um ein gel-freies, gepanzertes Kabel mit 48 Fasern (OM4), das für den direkten Erdeinbau, in Kanälen oder für oberirdische Installationen konzipiert ist. Die Installation muss unter strikter Einhaltung der Temperaturbereiche und Biegeradien erfolgen.
Produktbeschreibung und Aufbau

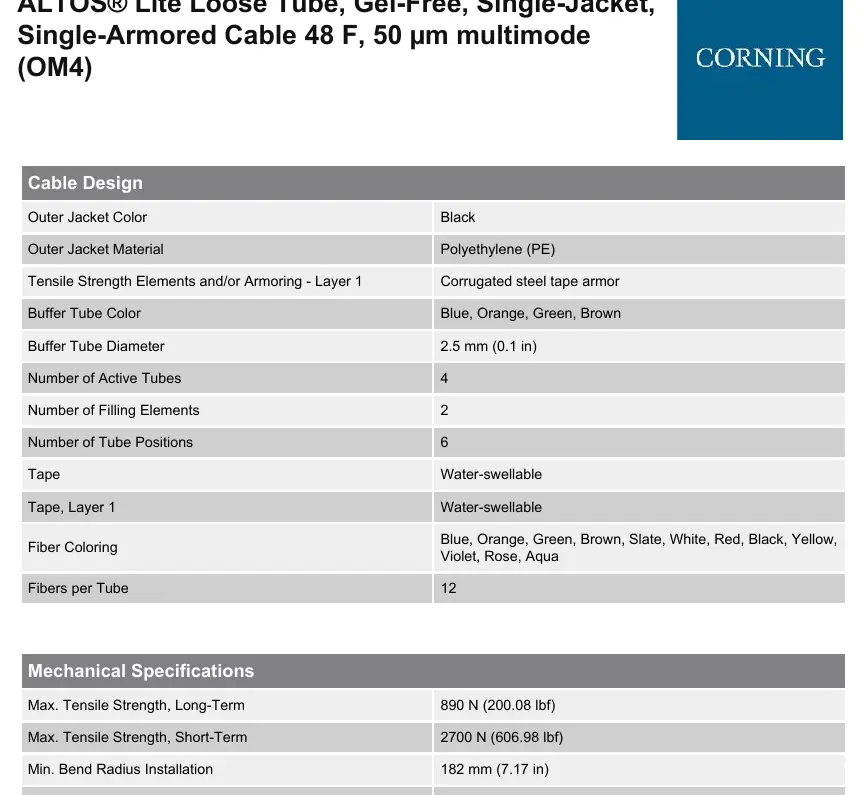

Das Kabel zeichnet sich durch ein gel-freies Design mit wasserquellbaren Materialien aus, was die Vorbereitung und Installation erleichtert. Der Aufbau umfasst:
- Außenmantel: Polyethylen (PE), schwarz, robust und UV-beständig.
- Panzerung: Gewelltes Stahlband für Nagetierschutz.
- Kern: Dielektrisches Zentralelement mit 48 Fasern in 4 Pufferrohren (Blau, Orange, Grün, Braun).
- Reißfäden: 2 integrierte Reißfäden unter der Panzerung zur einfachen Abmantelung.
Installation und Umgebungsbedingungen
Um die Langlebigkeit und Leistung des Kabels zu gewährleisten, sind folgende Bedingungen zu beachten:
- Installationstemperatur: -30 °C bis -30 °C.
- Betriebstemperatur: -40 °C bis 70 °C.
- Lagertemperatur: -40 °C bis -40 °C.
- Hinweis: Corning empfiehlt, das Kabel vor der Installation in einer geeigneten Umgebung zu lagern, damit es die erforderliche Temperatur für die Installation erreicht.
Mechanische und optische Spezifikationen
- Max. Zugfestigkeit (kurzzeitig): 2700 N.
- Max. Zugfestigkeit (langzeitig): 890 N.
- Min. Biegeradius (Installation): 182 mm.
- Min. Biegeradius (Betrieb): 121 mm.
- Außendurchmesser: 12,1 mm.
- Optik: Multimode OM4, 50 µm Faserkern, Wellenlängen 850 nm / 1300 nm.
Konformität
Das Kabel ist RoHS-konform (2011/65/EU) und entspricht den Design- und Testkriterien nach ANSI/ICEA S-87-640. Bei Inneninstallationen ist der National Electrical Code (NEC) Artikel 770 zu beachten.
Herstellerinformationen
Corning Incorporated
Praktische Hilfe
Typische Probleme
Kabel lässt sich bei Kälte schwer verlegen
Lagern Sie das Kabel vor der Installation in einer Umgebung, die den spezifizierten Installationstemperaturbereich (-30 °C) erreicht.
Beschädigung durch Nagetiere
Das Kabel verfügt über eine Panzerung aus gewelltem Stahlband, die speziell für den direkten Erdeinbau zum Schutz vor Nagetieren ausgelegt ist.
Vor der Verwendung
- Prüfen Sie, ob die Umgebungstemperatur für die Installation bei -30 °C liegt.
- Stellen Sie sicher, dass der Biegeradius während der Installation 182 mm nicht unterschreitet.
- Verwenden Sie die integrierten Reißfäden unter der Panzerung für eine einfache Abmantelung.
- Prüfen Sie die Kompatibilität mit NEC Artikel 770 bei Innenverlegung.
Technische Daten in der Praxis
- OM4 Multimode
- Fasertyp optimiert für 10-Gigabit-Ethernet-Anwendungen.
- Zugfestigkeit (kurzzeitig)
- Maximale Kraft, die während des Einziehvorgangs auf das Kabel ausgeübt werden darf (2700 N).
Abbildungen und Diagramme
- Das Diagramm zeigt den Querschnitt des Kabels mit dem zentralen dielektrischen Element, den 4 Pufferrohren und den 2 Füllelementen.
- Die wasserquellbare Schicht befindet sich direkt unter der gewellten Stahlpanzerung.
Modellkompatibilität
- Geeignet für Außenanwendungen: oberirdisch, in Kanälen und direkter Erdeinbau.
- Innenanwendung nur unter Einhaltung des NEC Artikel 770.
