Produktspezifikation für Corning SST-Drop Glasfaserkabel 001ZBA-14101A20
Detaillierte technische Spezifikationen für das Corning SST-Drop Glasfaserkabel (001ZBA-14101A20). Erfahren Sie mehr über mechanische Eigenschaften, Temperaturbereiche, optische Daten und Installationsvoraussetzungen für dieses...
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument enthält die technischen Spezifikationen für das Corning SST-Drop Glasfaserkabel (Modell 001ZBA-14101A20). Es dient als Referenz für Planer und Installateure zur Überprüfung der mechanischen und optischen Eignung für Außenanwendungen. Das Kabel ist für die selbsttragende Installation (ADSS) konzipiert und erfordert keine zusätzlichen Stützdrähte.
Produktbeschreibung
Das Corning SST-Drop ist ein selbsttragendes (ADSS) Glasfaserkabel mit einem einzelnen Rohr (Single-Tube) und Gel-Füllung. Es ist für die Installation im Außenbereich optimiert und ermöglicht eine Installation in einem einzigen Durchgang, was Zeit und Kosten reduziert. Das Kabel bietet eine hohe Quetschfestigkeit und ist mit vor Ort installierbaren OptiTap-Steckverbindern kompatibel.

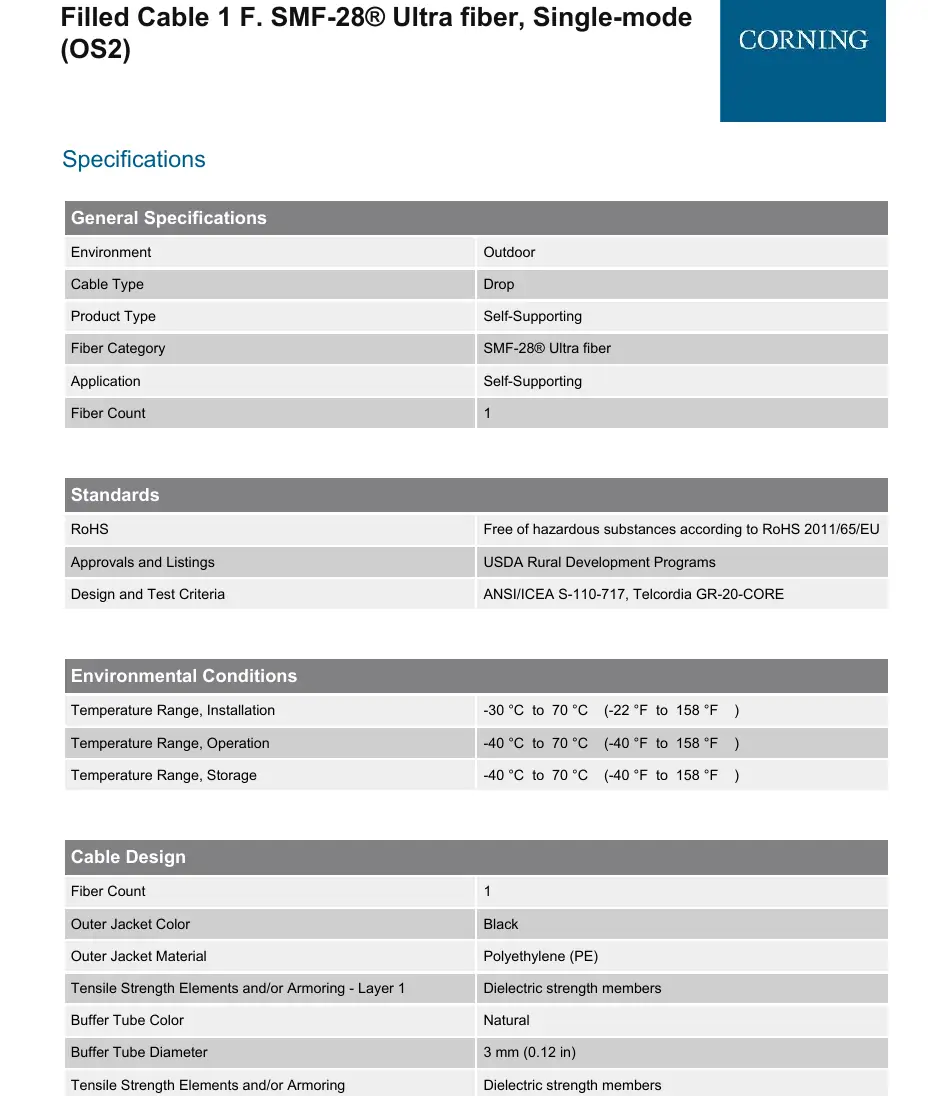

Technische Spezifikationen
Umgebungsbedingungen
- Installationstemperatur: -30 °C bis 70 °C
- Betriebstemperatur: -40 °C bis 70 °C
- Lagertemperatur: -40 °C bis 70 °C
Mechanische Eigenschaften
- Max. Zugfestigkeit (langfristig): 400 N (89.92 lbf)
- Max. Zugfestigkeit (kurzfristig): 1350 N (303.49 lbf)
- Min. Biegeradius (Betrieb): 135 mm (5.31 in)
- Nominale Außenabmessungen: 12,3 mm x 4,4 mm
- Gewicht: 525 kg/km
Optische Eigenschaften
- Fasertyp: Single-mode (OS2)
- Faserkategorie: ITU-T G.657.A1
- Wellenlängen: 1310 nm / 1383 nm / 1550 nm
- Maximale Dämpfung: 0.4 dB/km / 0.4 dB/km / 0.3 dB/km
Standards und Konformität
Das Kabel erfüllt die RoHS-Richtlinien (2011/65/EU) und entspricht den Standards ANSI/ICEA S-110-717 sowie Telcordia GR-20-CORE. Es ist RDUP (RUS) gelistet.
Herstellerinformationen
Corning Incorporated
Praktische Hilfe
Typische Probleme
Überschreitung des Biegeradius
Stellen Sie sicher, dass das Kabel während der Installation und im Betrieb nicht enger als 135 mm gebogen wird, um Signalverluste zu vermeiden.
Übermäßige Zugbelastung
Achten Sie darauf, dass die langfristige Zugbelastung 400 N nicht überschreitet, um die Integrität der Glasfaser zu gewährleisten.
Vor der Verwendung
- Überprüfen Sie die Umgebungstemperatur vor der Installation (-30 °C bis 70 °C).
- Stellen Sie sicher, dass die Installationsumgebung für selbsttragende Kabel geeignet ist.
- Prüfen Sie, ob die benötigte Spannweite zwischen den Masten den Spezifikationen entspricht.
- Stellen Sie sicher, dass kompatible OptiTap-Steckverbinder für den Abschluss bereitstehen.
Technische Daten in der Praxis
- Max. Zugfestigkeit
- Die maximale Kraft, die auf das Kabel ausgeübt werden darf, ohne die Faser zu beschädigen.
- Min. Biegeradius
- Der engste Radius, in dem das Kabel gebogen werden darf, um Faserbrüche zu verhindern.
- Single-mode (OS2)
- Glasfasertyp für Langstreckenübertragungen mit hoher Bandbreite.
Modellkompatibilität
- Kompatibel mit vor Ort installierbaren OptiTap-Steckverbindern.
- Erfüllt RoHS 2011/65/EU Standards.
- Entspricht ANSI/ICEA S-110-717 und Telcordia GR-20-CORE.
