Montageanleitung für Conforama Bett mit Wandregal 0J7450-0K7450
Detaillierte Montageanleitung für das Conforama Bett mit Wandregal 0J7450-0K7450. Diese Anleitung enthält alle Schritte für den Aufbau, die Wandmontage und wichtige Pflegehinweise.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Montage des Conforama Bettes mit Wandregal (Modell 0J7450-0K7450). Bitte lesen Sie die Anweisungen sorgfältig durch, bevor Sie mit dem Aufbau beginnen. Die Montage sollte auf einem weichen Untergrund (z. B. Teppich) erfolgen, um Kratzer zu vermeiden. Für bestimmte Schritte ist die Hilfe einer zweiten Person erforderlich.
Vorbereitung und Teileliste

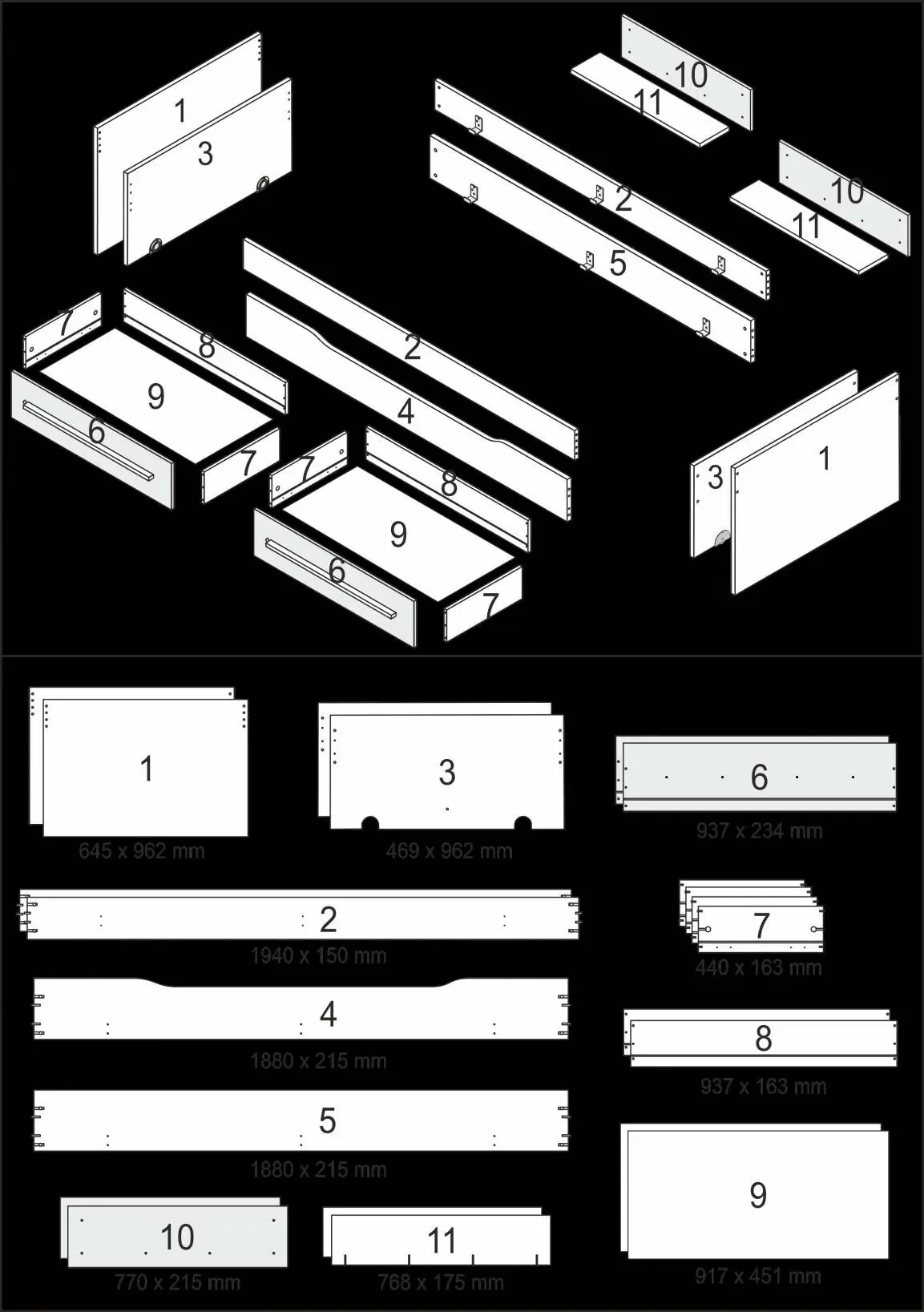

Stellen Sie vor Beginn sicher, dass alle Teile vorhanden sind. Die Anleitung enthält eine detaillierte Explosionszeichnung aller Paneele (nummeriert von 1 bis 11) sowie eine Übersicht der benötigten Beschläge (Schrauben, Dübel, Exzenterverbinder). Benötigte Werkzeuge: Hammer, Schraubendreher, Bohrer (8 mm), Wasserwaage und Maßband.
Montage des Bettes
Der Aufbau erfolgt in mehreren Schritten:
- Vorbereitung: Identifizieren Sie alle Paneele und Beschläge.
- Rahmenmontage: Verbinden Sie die Seitenteile und Stützelemente gemäß den Diagrammen. Verwenden Sie die mitgelieferten Exzenterverbinder und Schrauben.
- Schubladenmontage: Bauen Sie die Schubladen zusammen und setzen Sie die Rollen ein.
- Verbindung: Fügen Sie die Bettkomponenten zusammen. Achten Sie darauf, die Verbindungen nicht zu erzwingen.
Wandmontage des Regals
Die Wandmontage ist ein kritischer Schritt. Wichtiger Sicherheitshinweis: Die Wand muss über die erforderliche Festigkeit verfügen. Verwenden Sie unbedingt Befestigungsmittel, die für das Material Ihrer Wand (Beton, Ziegel, Gipskarton) geeignet sind. Lassen Sie sich im Zweifelsfall im Fachhandel beraten. Eine unsachgemäße Montage kann zum Herunterfallen des Regals und zu schweren Sach- oder Personenschäden führen.
Wartung und Reinigung
Reinigen Sie das Möbelstück mit einem leicht angefeuchteten Tuch und einer milden Seifenlösung. Wischen Sie anschließend mit einem sauberen, trockenen Tuch nach. Verwenden Sie keine scheuernden Reinigungsmittel oder scharfen Gegenstände, da diese die Oberfläche beschädigen können. Stellen Sie das Möbelstück nicht in die Nähe von Wärmequellen.
Garantie und Kontakt
Das Produkt hat eine Garantie von 3 Jahren ab Kaufdatum gegen Fabrikationsfehler. Bei Schwierigkeiten während der Montage oder Defekten wenden Sie sich bitte an den Kundendienst unter +34 964 46 52 22 oder per E-Mail an [email protected]. Halten Sie für Anfragen den Kaufbeleg und die Qualitätskontrollnummer (Q.C.) bereit.
Herstellerinformationen
Conforama
Praktische Hilfe
Typische Probleme
Instabile Konstruktion
Überprüfen Sie, ob alle Schrauben und Exzenterverbinder fest angezogen sind und die Montage auf einem ebenen Untergrund erfolgte.
Unsichere Wandmontage
Verwenden Sie für die Wandbeschaffenheit Ihres Hauses geeignete Dübel und Schrauben. Die mitgelieferten Dübel sind möglicherweise nicht für alle Wandtypen geeignet.
Vor der Verwendung
- Prüfen Sie alle Teile anhand der Teileliste auf Vollständigkeit.
- Stellen Sie sicher, dass Sie das benötigte Werkzeug (Hammer, Schraubendreher, Bohrer) bereit haben.
- Montieren Sie das Möbelstück auf einem weichen Untergrund (z.B. Teppich), um Kratzer zu vermeiden.
- Führen Sie die Montage mit zwei Personen durch, wo in der Anleitung angegeben.
- Überprüfen Sie die Wandbeschaffenheit vor der Montage des Regals.
Technische Daten in der Praxis
- Max. Belastung Bett
- 90 kg
- Max. Belastung Schublade
- 8 kg
- Max. Belastung Wandregal
- 3 kg
Abbildungen und Diagramme
- Die Anleitung enthält eine Explosionszeichnung der Teile zur einfachen Identifizierung.

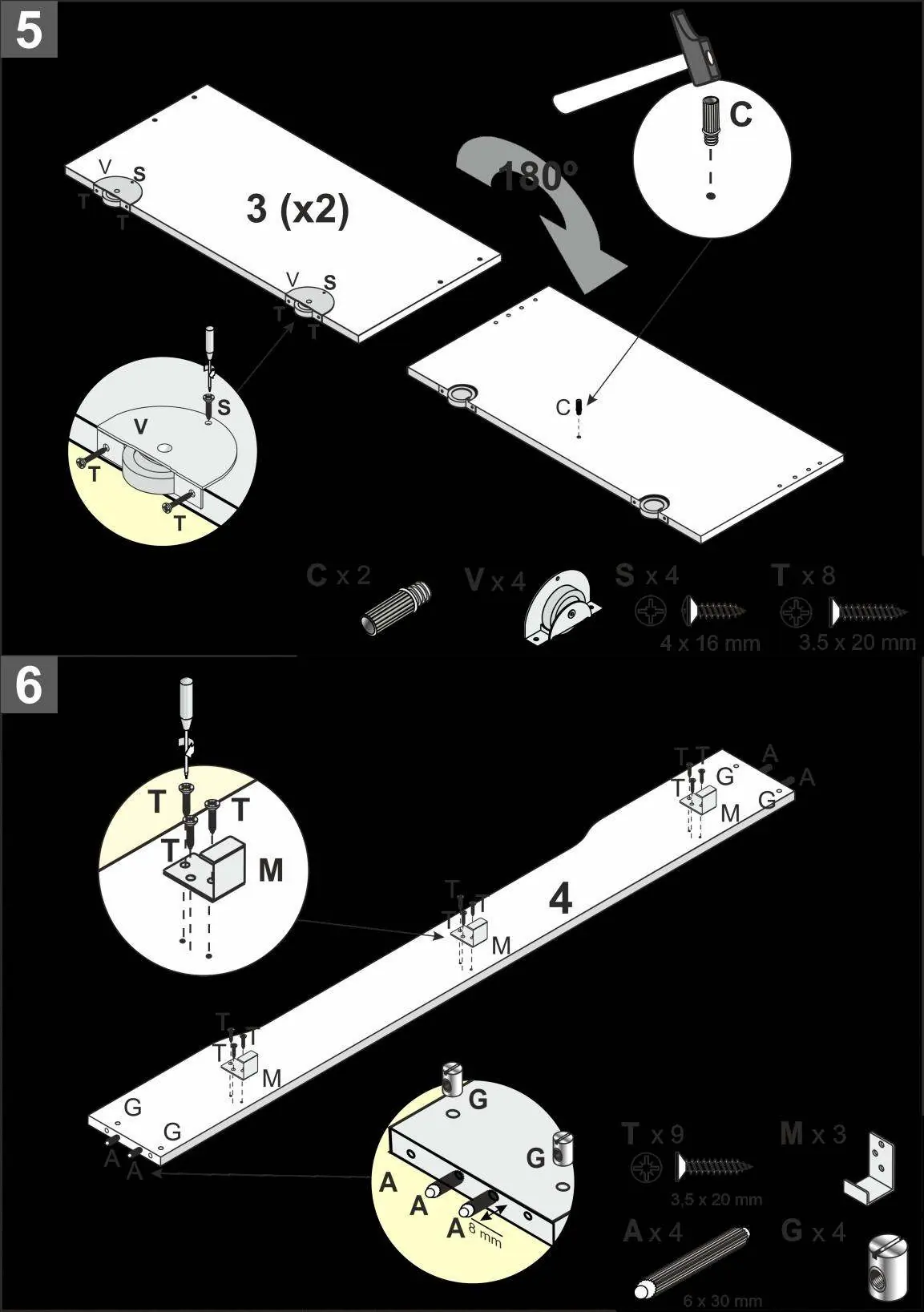

- Schritt-für-Schritt-Diagramme zeigen die Verbindung der Paneele mit Exzenterverbindern und Schrauben.
- Symbole zeigen an, wo zwei Personen für die Montage erforderlich sind.
Modellkompatibilität
- Die Wandmontage erfordert spezifische Befestigungsmittel je nach Wandmaterial (Beton, Ziegel, Gipskarton). Konsultieren Sie einen Fachmann.
