Bedienungsanleitung für Commercial Electric 1x4 Trimless LED Flat Panel Fixture...

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält die Installations- und Bedienungsanleitung für die Commercial Electric 1x4 Trimless LED Flat Panel Fixture (Modell FPT1X46WYBKHD). Die Leuchte ist für den Betrieb an 120V AC ausgelegt und für feuchte Umgebungen geeignet. Vor der Installation muss der Strom am Sicherungskasten abgeschaltet werden.

Sicherheitshinweise

• Schalten Sie vor Beginn der Arbeiten den Strom am Sicherungskasten oder Schutzschalter aus.
• Stellen Sie sicher, dass alle elektrischen Verbindungen fest und korrekt sind.
• Tragen Sie bei der Arbeit auf einer Leiter geeignetes Schuhwerk.
• Die Leuchte ist für den Einsatz in feuchten Umgebungen geeignet.
• Die Betriebstemperatur liegt zwischen -25°C und 45°C.

Vorbereitung und Werkzeuge

Für die Installation werden folgende Werkzeuge benötigt (nicht im Lieferumfang enthalten):

• Kreuzschlitzschraubendreher
• Bohrmaschine
• 1/2-Zoll-Bohrer

Im Lieferumfang enthalten sind:

• 1x4 Leuchte
• Montageplatte
• 4x 3/16-Zoll-Kippdübel
• 3x Drahtmuttern
• 2x Anschlusskastenschrauben

Installation

1. Strom abschalten: Unterbrechen Sie die Stromzufuhr am Sicherungskasten.
2. Kabel identifizieren: Identifizieren Sie die Leitungen (Schwarz: Phase, Weiß: Neutral, Grün/Kupfer: Erde).
3. Montageplatte befestigen: Befestigen Sie die Montageplatte an der Anschlussdose.
4. Kippdübel positionieren: Markieren Sie die Löcher an der Decke oder Wand mithilfe der Montageplatte.
5. Kippdübel installieren: Bohren Sie die Löcher und setzen Sie die Kippdübel ein.
6. Montageplatte wieder anbringen: Führen Sie die Kabel durch die Mitte und befestigen Sie die Platte mit den Kippdübeln.
7. Leuchte anschließen: Hängen Sie die Leuchte an das Sicherungsseil der Montageplatte.
8. Verkabelung: Verbinden Sie die Kabel der Leuchte mit den Kabeln der Anschlussdose (Phase, Neutral, Erde).
9. Swing-Arme verbinden: Setzen Sie die Swing-Arme in die Halterungsschrauben ein.
10. Leuchte anbringen: Führen Sie die Kabel durch die Mitte und heben Sie die Leuchte an.
11. Sichern: Schieben Sie die Leuchte in die Endposition, bis sie bündig an der Decke anliegt.

Farbtemperatureinstellungen

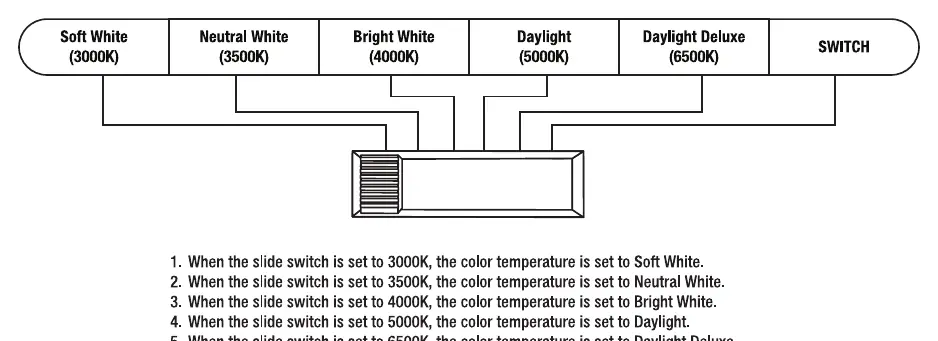

Die Leuchte bietet fünf einstellbare Farbtemperaturen (3000K, 3500K, 4000K, 5000K, 6500K). Der Schalter befindet sich auf der Rückseite der Leuchte.

• Manuelle Einstellung: Stellen Sie den Schiebeschalter auf die gewünschte Temperatur.
• Wandschalter-Steuerung: Stellen Sie den Schalter auf "SWITCH". Durch schnelles Ein- und Ausschalten (0,5-3 Sekunden) können Sie zwischen den Temperaturen wechseln.
• Reset-Funktion: Wenn mehrere Leuchten nicht synchron leuchten, schalten Sie den Wandschalter 7-mal schnell hintereinander ein und aus (innerhalb von 5-10 Sekunden), um alle auf die Standardeinstellung zurückzusetzen.

Pflege und Reinigung

Trennen Sie vor der Reinigung die Stromzufuhr. Verwenden Sie ein leicht angefeuchtetes, sauberes Tuch (keine Lösungsmittel), um die Oberfläche abzuwischen. Lassen Sie die Leuchte vollständig trocknen, bevor Sie den Strom wieder einschalten.
